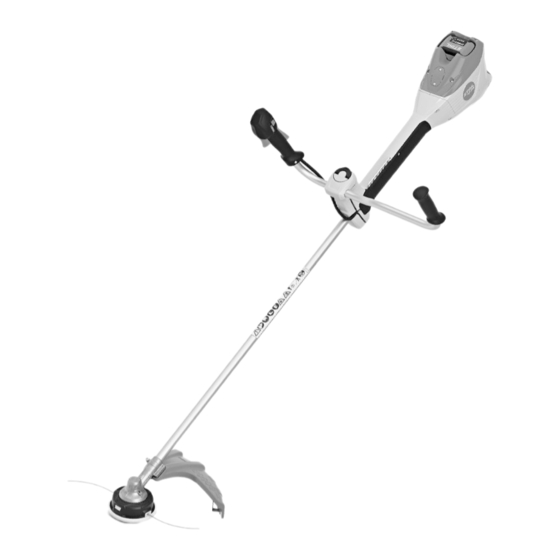

Stihl FSA 200.0 Instrucciones De Servicio
  1. Manuales
  2. Marcas
  3. Stihl Manuales
  4. Trimmers
  5. FSA 200.0
  6. Instrucciones de servicio

Stihl FSA 200.0 Instrucciones De Servicio
