5 FUNCIONAMIENTO
5
FUNCIONAMIENTO
Las normas de seguridad generales sobre el manejo del equipo figuran en el apartado
"SEGURIDAD" de este manual. Léalas atentamente antes de empezar a usar el equipo.
¡NOTA!
Para trasladar el equipo utilice siempre el asa prevista para ello. No tire nunca de los cables.
¡ADVERTENCIA!
¡Descarga eléctrica! No toque la pieza de trabajo ni el cabezal de soldadura durante el
trabajo.
5.1

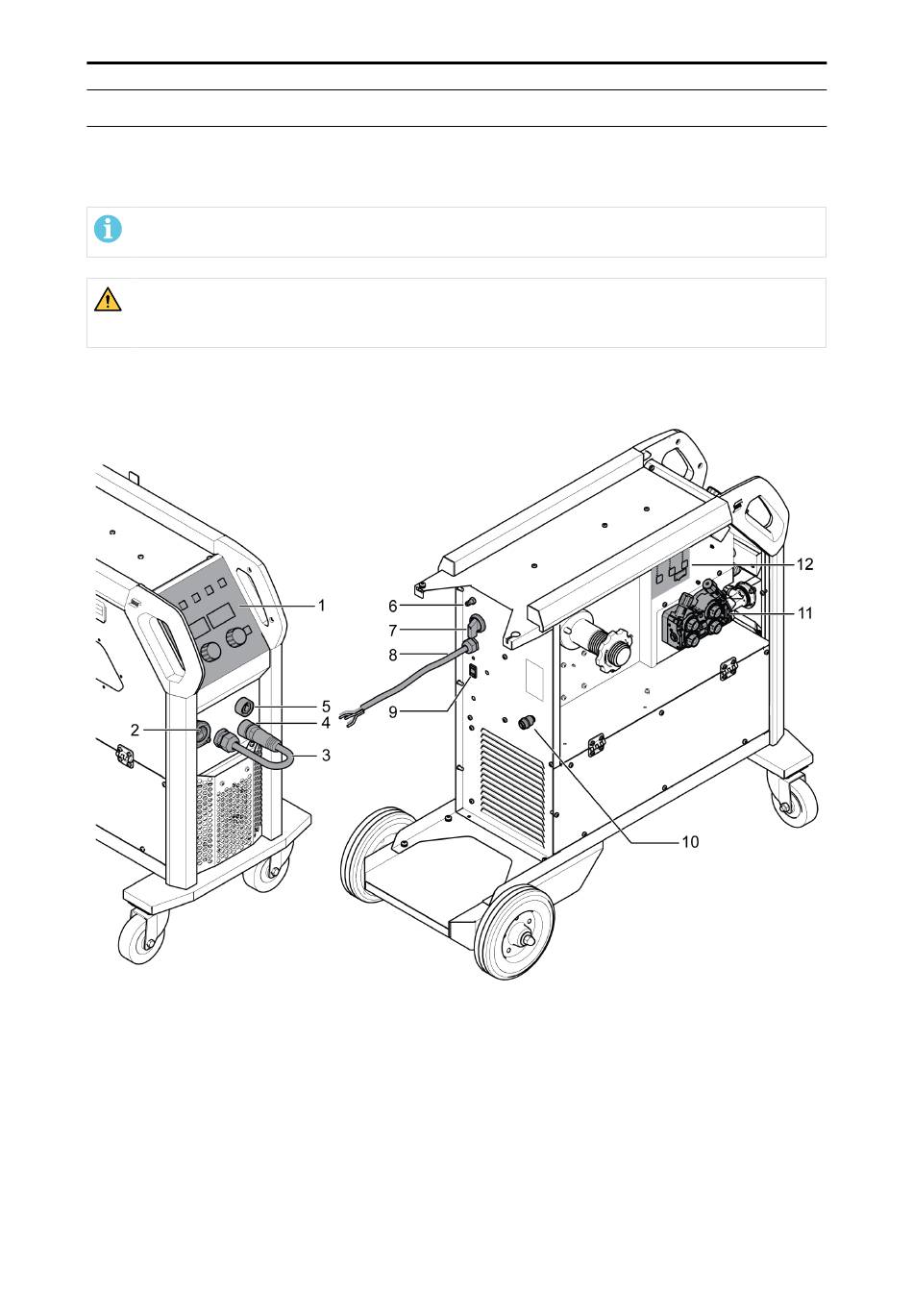

Conexiones y dispositivos de control
1. Panel de control externo
2. Conector para el soplete de soldadura
3. Cable para cambiar la polaridad
4. Terminal negativo de la soldadura: retorno
5. Terminal positivo de la soldadura: cable de
soldadura
6. Conexión para gas de protección
0463 930 001
7. Interruptor principal de encendido/apagado,
O/I
8. Cable eléctrico
9. Toma para calentador (opcional)
10. Adaptador de entrada de cable para utilizar
con Marathon Pac™ (opcional)
11. Mecanismo de alimentación del hilo
12. Panel de control interno
- 15 -
