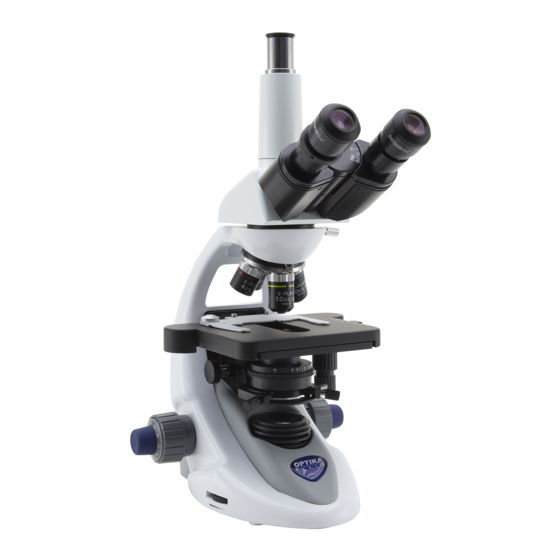

Optika Italy B-290 Serie Manual De Instrucciones
Ocultar thumbs
Ver también para B-290 Serie:
- Manual de instrucciones (162 páginas) ,
- Manual de instrucciones (144 páginas) ,
- Manual de instrucciones (144 páginas)
Manuales relacionados para Optika Italy B-290 Serie
Resumen de contenidos para Optika Italy B-290 Serie
- Página 1 Serie B-290 MANUAL DE INSTRUCCIONES Modelos Serie B-290 (B-292 / B-292PLI / B-293 / B-293PLI) Serie B-290LD (B-292LD1.50 / B-292LD1 / B-293LD1.50 / B-293LD1) Serie B-290TB Ver. 5.0 2020...
-
Página 2: Tabla De Contenido
Indice Advertencias Símbolos Información de seguridad Utilización Descripción del instrumento B-292 / B-292PLI / B-293 / B-293PLI B-292LD1.50 - B-292LD1 - B-293LD1.50 - B-293LD1 B-290TB Desembalaje Montaje B-292 / B-292PLI / B-293 / B-293PLI B-292LD1 / B-292LD1.50 / B-293LD1 / B-293LD1.50 B-290TB Procedimiento de montaje 7.4.1 B-292 / B-292PLI / B-293 / B-293PLI... -
Página 3: Símbolos
Advertencias El presente microscopio es un instrumento científico de precisión proyectado para durar muchos años con un mínimo nivel de mantenimiento. Para su construcción se han utilizado los mejores modelos ópticos y mecáni- cos, que lo convierten en el instrumento ideal para ser utilizado a diario. Optika avisa que el presente manual contiene información importante para un uso seguro y el correcto mante- nimiento del instrumento. -
Página 4: Descripción Del Instrumento
Descripción del instrumento B-292 / B-292PLI / B-293 / B-293PLI TUBO FOTOGRÁFICO (SÓLO PARA CABEZAS TRINOCULARES) OCULARES CABEZA DE OBSERVACIÓN -) BINOCULAR (B-292 / B-292PLI) -) TRINOCULAR (B-293 / B-293PLI) OBJETIVOS PINZA DE SUJECIÓN DE MUESTRAS PLATINA MANDO REGULACIÓN ALTURA CONDENSADOR MANDO DE TRASLACIÓN X/Y... -
Página 5: B-292Ld1.50 - B-292Ld1 - B-293Ld1.50 - B-293Ld1
B-292LD1.50 - B-292LD1 - B-293LD1.50 - B-293LD1 TUBO FOTOGRÁFICO (SÓLO PARA CABEZAS TRINOCULARES) CABEZA DE OBSERVACIÓN -) BINOCULAR OCULARES (B-292LD1 / B-292LD1.50) -) TRINOCULAR (B-293LD1 / B-293LD1.50) ILUMINADOR PARA FLUORESCENCIA OBJETIVOS PINZA DE SUJECIÓN DE MUESTRAS PLATINA MANDO REGULACIÓN ALTURA MANDO DE CONDENSADOR TRASLACIÓN X/Y... -
Página 6: B-290Tb
B-290TB TABLETA CABEZAL DIGITAL OCULARES PINZA DE SUJECIÓN OBJETIVOS DE MUESTRAS MANDO PLATINA REGULACIÓN ALTURA CONDENSADOR MANDO DE TRASLACIÓN X/Y MANDO DE ENFOQUE MACROMÉTRICO DIAFRAGMA DE APERTURA MANDO DE ENFOQUE MICROMÉTRICO TORNILLOS DE CENTRADO DEL CONDENSADOR REGULACIÓN DE LA INTENSIDAD Página 54... -
Página 7: Desembalaje
Desembalaje El microscopio se entrega con un embalaje de poliestireno. Después de abrir el embalaje, abrir la parte superior del mismo. Prestar atención para evitar dañar los componentes ópticos (objetivos y oculares) y para evitar que el instrumento se caiga. Extraer el microscopio de su embalaje con ambas manos (con una mano sostener el brazo y con la otra la base) y apoyarlo en una superficie estable. -
Página 8: B-292Ld1 / B-292Ld1.50 / B-293Ld1 / B-293Ld1
B-292LD1 / B-292LD1.50 / B-293LD1 / B-293LD1.50 ① ⑤ ③ ⑦ ② ⑧ ⑥ ④ ⑨ ① Cuerpo del microscopio ⑤ Objetivos ② Cabezal de observación 10X/20X/40X/50X: B-292LD1.50 - B-293LD1.50 binocular (B-292LD1 / B-292LD1.50) 10X/20X/40X/100X(dry): B-292LD1 - B-293LD1 trinocular (B-293 / B-293PLI) ⑥... -
Página 9: B-290Tb
B-290TB ① ④ ③ ⑧ ⑦ ⑥ ⑤ ⑨ ② ⑭ ⑬ ⑩ ⑫ ⑪ ① Cuerpo del microscopio ⑧ Fuente de alimentación ② Cabezal de observación digital ⑨ Tecla de ajuste de tensiòn ③ Oculares ⑩ Fuente de alimentación tableta ④... -
Página 10: Procedimiento De Montaje
Procedimiento de montaje 7.4.1 B-292 / B-292PLI / B-293 / B-293PLI 1. Retire la tapa protectora del soporte y la parte inferior del cabezal de observación. 2. Inserte la cabeza en el soporte y apriete el tornillo de fijación. (Fig. 1) •... -
Página 11: B-292Ld1/B-292Ld1.50/B-293Ld1/B-2932Ld1
7.4.2 B-292LD1/B-292LD1.50/B-293LD1/B-2932LD1.50 1. Inserte el iluminador para fluorescencia por enci- ma del soporte y apriete el tornillo. (Fig. 5) F ig. 5 ig. 5 2. Conecte el cable al conector de la parte posterior del soporte. (Fig. 6) F ig. 6 ig. - Página 12 5. Inserte el enchufe de la fuente de alimentación en el conector en la parte posterior del microsco- pio. (Fig. 9) F ig. 9 ig. 9 Sólo para cabezas trinoculares 6. Desenrosque la tapa protectora montada en la tercera salida y enrosque el tubo de foto. (Fig. 10) F ig.
- Página 13 5. Asegure la parte giratoria del soporte apretando el pomo negro ① en el lateral. (Fig. 13) ① F ig. 13 ig. 13 6. A continuación, coloque la Tableta en los 4 tor- nillos del soporte y tire hacia abajo para fijar la Tableta en el soporte.
- Página 14 Kit de polarización (opcional) 1. Coloque el polarizador ① en la lente de campo del microscopio. (Fig. 16) ① F ig. 16 ig. 16 2. Afloje la perilla de fijación del cabezal ② y retire el cabezal de observación del soporte. (Fig. 17) ②...
-
Página 15: Uso Del Microscopio
Uso del microscopio Encender el microscopio ① 1. Gire el interruptor principal ① en la parte pos- terior del instrumento girando el interruptor a “I”. (Fig. 19) • Sólo para los modelos “LD”: en el dorso del microscopio hay un interruptor de tres posiciones: la posición “I”... -
Página 16: Ajuste De La Distancia Interpupilar
Ajuste de la distancia interpupilar ① Observando con ambos ojos, apoye el grupo de ocu- lares. Gírelos a lo largo del eje común hasta obtener un solo campo de visión. (Fig. 23) • La escala graduada en el indicador de distancia interpupilar ①, indicada por el punto “.”... -
Página 17: Centrado Del Condensador
Centrado del condensador • El condensador viene pre-instalado y pre-centra- do desde fábrica. • Si desea quitarlo, utilice la llave allen de 1,5mm ② de diametro para desatornillarlo. El tornillo se en- cuentra en la parte derecha del soporte del con- densador. -
Página 18: Uso De La Fluorescencia
8.10 Uso de la fluorescencia 1. Gire el interruptor principal para encender o apa- gar el instrumento. • El posicionamiento en “I” enciende la luz transmi- tida, mientras que el posicionamiento en “II” en- ciende la fluorescencia. La posición en “O” apaga el instrumento. (Fig. 28) F ig. -
Página 19: Microfotografia
9. Microfotografia Cámaras con lente de proyección 1. Retire los tapones de la cámara y la lente de pro- yección. 2. Atornille la lente de proyección a la rosca de la cámara. (Fig. 30) F ig. 30 ig. 30 3. Inserte el extremo de la lente de proyección en el tubo de foto. -
Página 20: Uso Del Software Y Del Cabezal Digital
10. Uso del software y del cabezal digital La cámara dentro de la cabeza digital es administrada por el software PROVIEW. Para instrucciones sobre el uso del software, consulte el manual de instrucciones específico. El manual puede ser descargado usando el código QR disponible en este manual o usando la página web. La versión PDF del manual se encuentra bajo el nombre de: OPTIKA - B-150D - B-190TB - B-290TB Software Setup - Instruction manual - EN IT ES FR DE PT. -
Página 21: Mantenimiento
11. Mantenimiento Ambiente de trabajo Se aconseja utilizar este microscopio en un ambiente limpio y seco; también se deben evitar los impactos. La temperatura de trabajo recomendada es de 0-40°C y la humedad relativa máxima es de 85 % (en ausencia de condensación). -
Página 22: Resolución De Problemas
12. Resolución de problemas Consulte la información en la siguiente tabla para resolver cualquier problema operacional. PROBLEMA CAUSA SOLUCIÓN I. Seccion Optica: El microscopio está encendido, pero el La fuente de alimentación está desconec- Conectar campo de visión es oscuro. tada. -
Página 23: Disposición
Disposición De conformidad con el artículo 13 del decreto legislativo de 25 de julio de 2005 n. 151. “Aplicación de las Direc- tivas 2002/95 / CE, 2002/96 / CE y 2003/108 / CE, relativas a la reducción del uso de sustancias peligrosas en equipos eléctricos y electrónicos, así... - Página 24 OPTIKA S.r.l. ® Via Rigla, 30 - 24010 Ponteranica (BG) - ITALY Tel.: +39 035.571.392 info@optikamicroscopes.com - www.optikamicroscopes.com OPTIKA Spain spain@optikamicroscopes.com OPTIKA USA usa@optikamicroscopes.com OPTIKA China china@optikamicroscopes.com OPTIKA India india@optikamicroscopes.com OPTIKA Central America camerica@optikamicroscopes.com...
