Instalación eléctrica
9
Conector enchufable
9.10.4 Posiciones de conectores de la unidad de accionamiento MOVIMOT
tamaño 2
Entrada de cables M25
X5136
X1207
192
Manual del producto – MOVIMOT

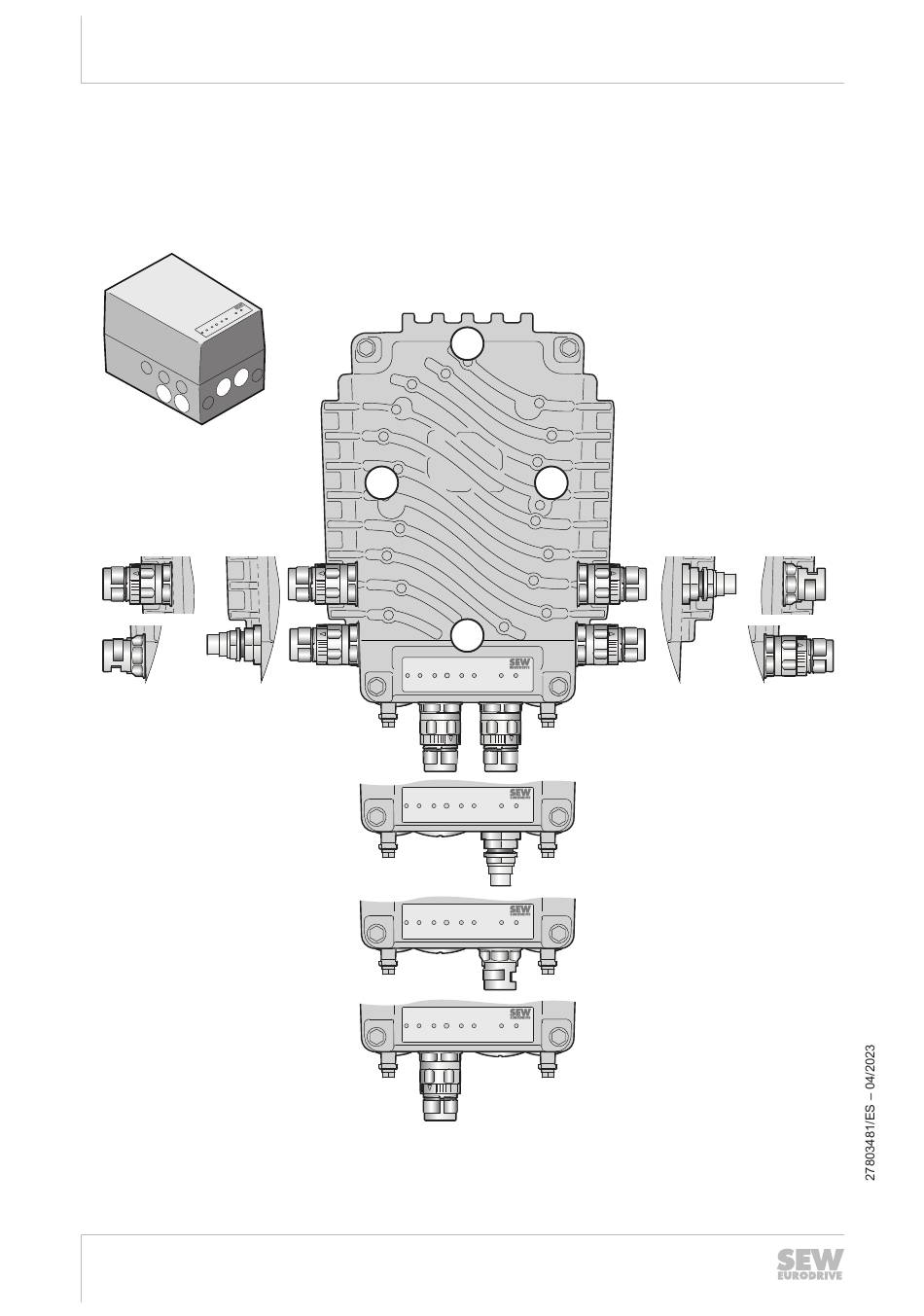

La siguiente imagen muestra las distintas posiciones posibles de los conectores en-
chufables:
X/2 X
X1203_2
X1206 X1203_1
X1217
X1203_2
La posición de las entradas de cables depende de la posición del variador descentrali-
zado. (→ 2 81)
®
