REQUISITOS ELÉCTRICOS (cont.)
L1 NEG
L1 BLACK
L2 ROJ
L2 RED
VERDE
GREEN
Modelos para 200 y 230 VCA
monofásicos, 60 Hz
Nota: Este servicio eléctrico
consiste en 2 conductores de
transporte de corriente (L1 y L2)
y otro conductor por separado
para la conexión a tierra.
CONEXIONES ELÉCTRICAS
ADVERTENCIA – Si la percoladora está equipada con un cable de alimentación y si alguna vez éste se daña,
debe ser reemplazado por el fabricante o personal de servicio autorizado con un cable especial disponible a
través del fabricante o personal de servicio autorizado con el fin de evitar cualquier peligro. Una instalación
eléctrica incorrecta dañará los componentes electrónicos. La garantía no cubre los daños causados por las
conexiones eléctricas incorrectas.
1. Un electricista debe proporcionar el servicio eléctrico.
2. Usando un voltímetro, compruebe el voltaje y el código de color de cada conductor del suministro eléctrico.
NOTA – Percoladoras enviadas con un cable de alimentación se envían sin un enchufe. El personal de servi-
cio calificado debe seleccionar el enchufe de conexión de tipo de puesta a tierra apropiado, listado por UL,
especificado en la parte trasera de la cafetera.
3. Instale el enchufe especificado en el cable de alimentación incluido.
4. Retire el panel de acceso frontal que está debajo de los cabezales rociadores para acceder al bloque de ter-
minales.
5. En las percoladoras enviadas sin un cable de alimentación, pase el cable a través del relevador de tensión y
conecte al bloque de terminales.

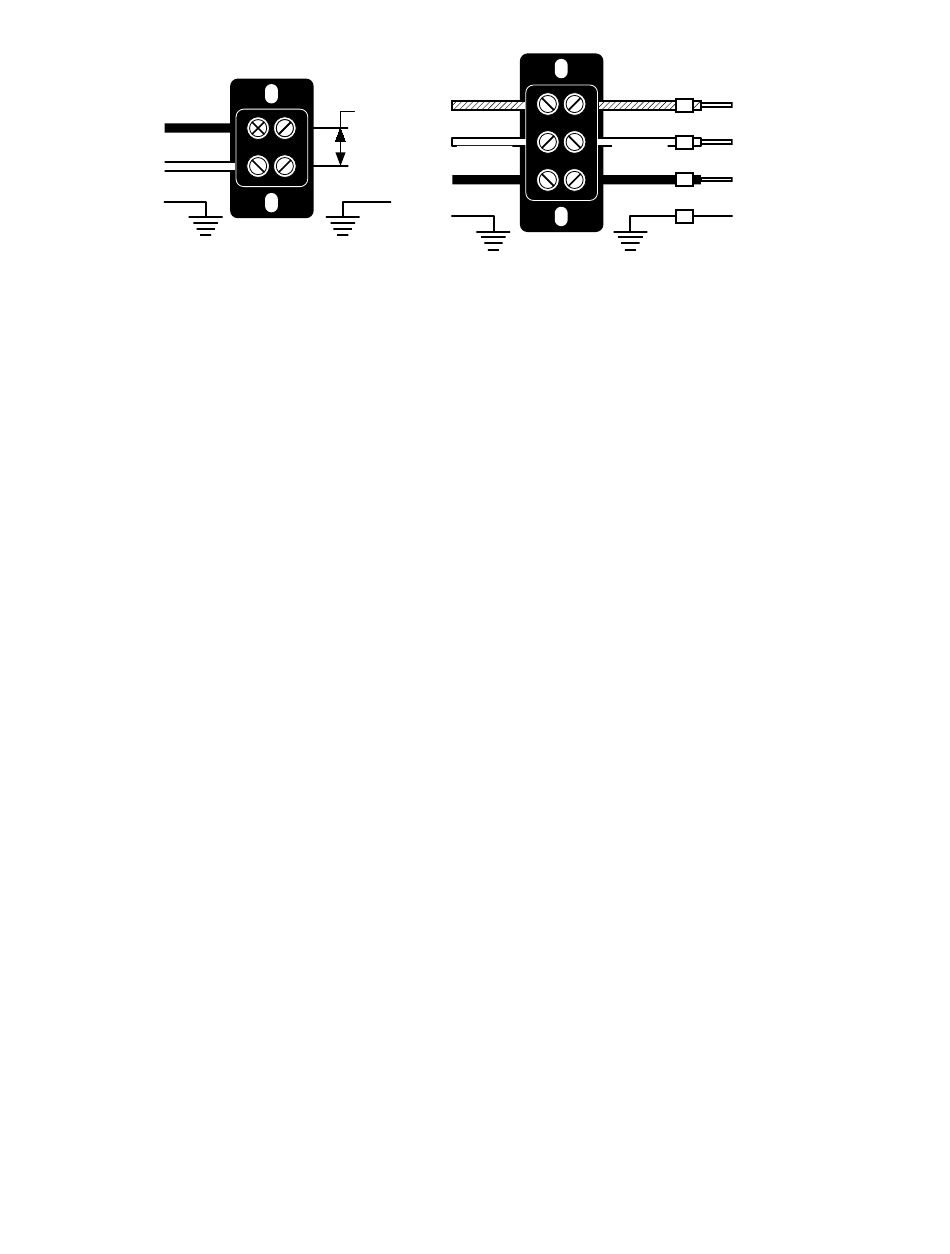

6. Utilizando los diagramas de arriba, conecte el servicio eléctrico deseado al bloque de terminales de cableado
in-situ.
7. Si cablea la máquina para operar con 120/208 V o 120/240V, con cable de alimentación, este último debe ser
un cable listado por UL, tipo flexible, SO, SJO, SJTO, HSJO o SJOW, Nº 12 AWG, de 4 conductores, categoría
de 90ºC. La tapa del enchufe del adaptador debe ser listada por UL, configuración NEMA 14-20P o L14-20P,
categoría. 125/250 V, 20 A. El cable de alimentación debe ser de por lo menos 91 cm (3 pies) de largo y de
un máximo de 1,8 m (6 pies) de largo (medido desde el protector contra tirones hasta la tapa del enchufe
adaptador).
8. Conecte la cafetera a la fuente de alimentación y verifique el voltaje en el bloque de terminales.
9. Vuelva a colocar el interruptor de selección ubicado en el soporte de componentes en la posición apropiada
y coloque nuevamente el panel de acceso.
10. Si hay que conectar tuberías más adelante, asegúrese de que la cafetera esté desconectada de la fuente de
alimentación. Si se han conectado las tuberías, la cafetera está lista para la Preparación inicial.
ADVERTENCIA – Las conexiones eléctricas deben realizarse como se especifica arriba. El incumplimiento de
estas instrucciones puede causar lesiones personales y daños a la propiedad o al equipo.
L2 ROJ
L2 RED
200 ó
200 or
230 V
230V
BLA
WHITE
NEUTRO
NEUTRAL
L1 NEG
L1 BLACK
VERDE
GREEN
VERDE
GREEN
Modelos para 120/208 y 120/240
VCA monofásicos, 60 Hz
Nota: Este servicio eléctrico consiste en
3 conductores de transporte de corriente
(neutro, L1 y L2) y otro conductor por
separado para la conexión a tierra.
Página 6
L2 ROJ
L2 RED
L2
BLA
WHITE
N
NEUTRO
NEUTRAL
L1 NEG
L1 BLACK
L1
VERDE
GREEN
G
35058.8002 010512
