5.3. Installation des sécurités hydrauliques
5.3.1. Groupes de sécurité :
FR
Les groupes de sécurité sont toujours installés sur l'entrée d'eau froide du réservoir. Lors
du montage, respecter le sens d'écoulement indiqué par les fl èches sur le corps du ou des
groupes de sécurité.
5.3.2. Soupapes de sécurité :
Les soupapes de sécurité sont installées sur l'entrée du réservoir par l'intermédiaire d'un Té
(voir schémas ci-dessous).
1 seul groupe G 1"
Ne jamais monter de vanne ni de clapet anti-retour entre la soupape ou le groupe de
sécurité et le ballon.
Sur l'entrée d'eau froide des ballons équipés de soupapes, il sera nécessaire de prévoir un
clapet anti-retour précédé d'une vanne. Pour éviter l'entartrage de ces organes, manœuvrer
au moins une fois par mois le groupe de sécurité en plaçant ses manettes dans diverses
positions.
5.4. Schémas de raccordement hydraulique
Voir Annexe A page 63.
Page 10 / 84

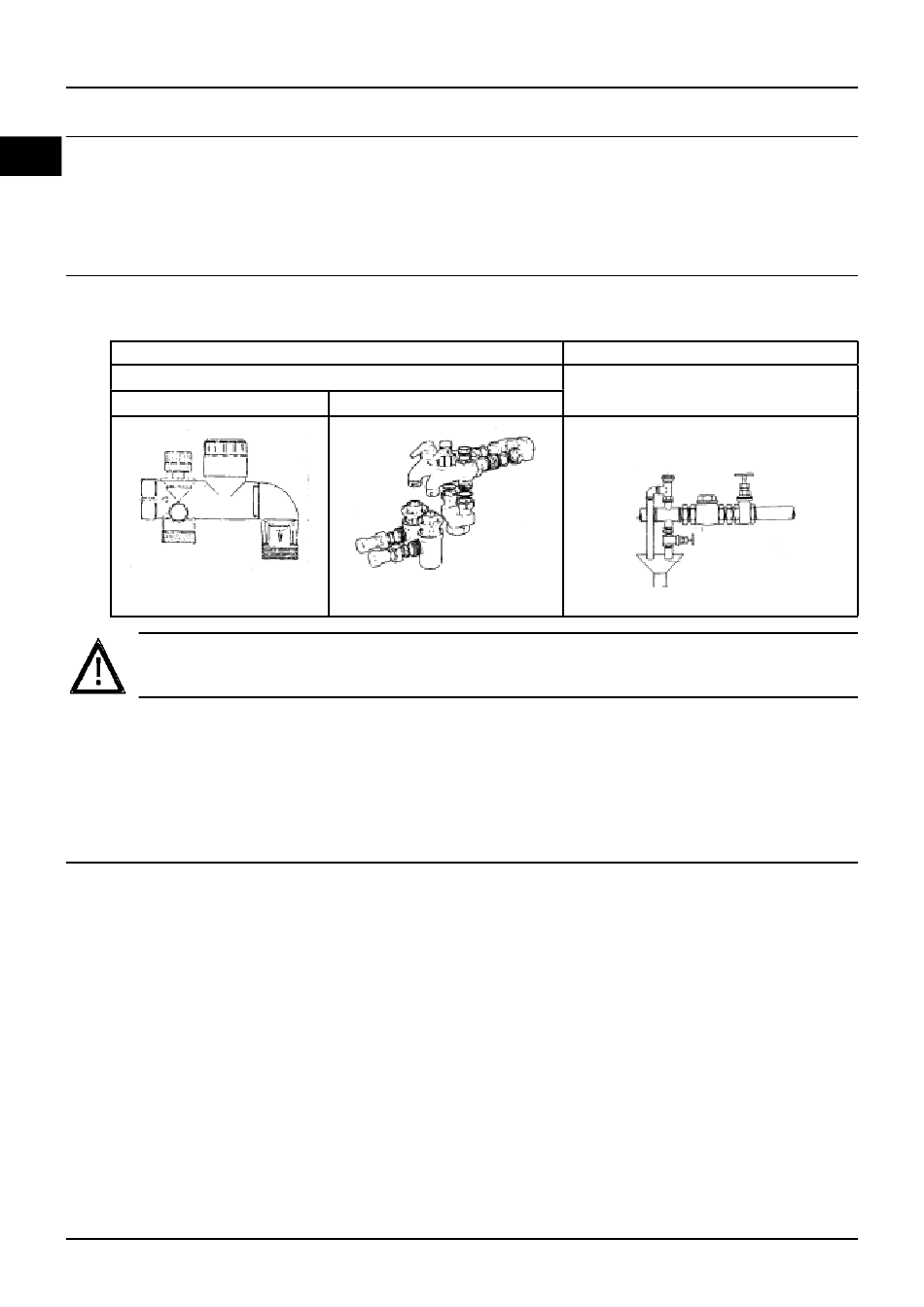

GROUPE DE SÉCURITÉ
Sur entrée eau froide exclusivement
Kit 1" ¼ de 2 groupes G 1"
CORSUN 1 & 2 / CORFLOW
SOUPAPE DE SÉCURITÉ
Sur entrée réservoir
Diamètre soupape ≥
diamètre raccords ballon
Soupape / Clapet anti-retour / Vanne
U0594061-#
