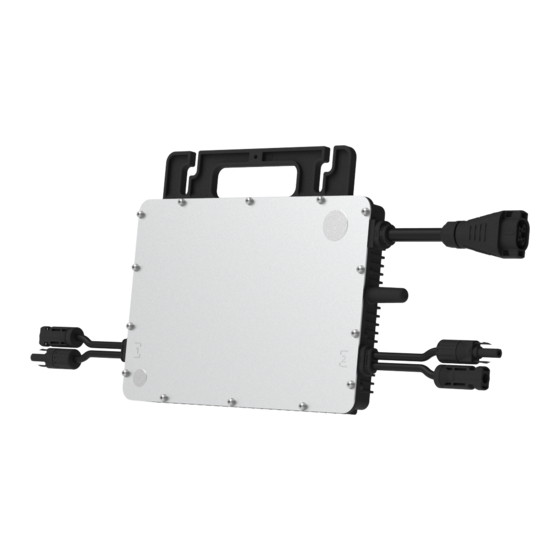

- Página 1 Energía abierta para todos Microinversor de Corriente MANUAL DEL USUARIO HMS-800-2T- Región: Latin America V202112 hoymiles.com...
-
Página 2: Acerca Del Microinversor
Más información La información del producto está sujeta a cambios sin previo aviso. El manual del usuario se actualizará con regularidad, consulte el sitio web oficial de Hoymiles en www.hoymiles.com para obtener la última versión. © 2022 Hoymiles Power Electronics Inc. Todos los derechos reservados. -
Página 3: Tabla De Contenido
9. Apéndice 1: 9.1 Plano de instalación 10. Apéndice 2: 10.1 DIAGRAMA DEL CABLEADO: 120 V CA/240 V CA FASE DIVIDIDA: 10.2 DIAGRAMA DEL CABLEADO: 127 V CA/208 V CA TRIFÁSICO: © 2022 Hoymiles Power Electronics Inc. Todos los derechos reservados. -
Página 4: Notas Importantes
· HMS-800-LV-2T * Nota: «800» significa 800 W. * Nota: HMS-800-LV-2T solo es compatible con el portal de acceso de Hoymiles DTU-Pro-S y DTU-Lite-S. 1.2 Grupo objetivo Este manual es solo para técnicos calificados. Por motivos de seguridad, solo aquellos que hayan recibido capacitación o demuestren tener las habilidades pertinentes pueden instalar y mantener este microinversor... -
Página 5: Acerca De La Seguridad
Hoymiles. • Las responsabilidades derivadas de los componentes que no son producidos por Hoymiles corren a cargo de sus respectivos fabricantes. • Siempre que se desconecte el inversor de la red pública, extreme las precauciones, ya que algunos componentes pueden retener suficiente carga como para crear un peligro de descarga eléctrica. -
Página 6: Explicación De Símbolos
El inversor cumple con la Directiva de bajo voltaje de la Unión Europea. Lea el manual primero Antes de la instalación, el funcionamiento y el mantenimiento, lea el manual de instalación. © 2022 Hoymiles Power Electronics Inc. Todos los derechos reservados. -
Página 7: Acerca Del Producto
Los microinversores de Hoymiles cuentan con un monitoreo a nivel de módulo. Los datos de los microinversores son recopilados por la DTU mediante la transmisión inalámbrica y se envían a la plataforma de monitoreo S-Miles Cloud de Hoymiles. -
Página 8: Acerca De La Unidad 2 En
La serie HMS-800-LV de microinversores adopta la nueva solución inalámbrica Sub-1G que permite una comunicación más estable con el portal de acceso de la DTU de Hoymiles. La tecnología Sub-1G es especialmente útil para los microinversores fotovoltaicos y se diferencia de la 2.4 GHz en que tiene un rango sustancialmente mayor y mejor rendimiento de supresión de interferencias. -
Página 9: Introducción A Las Terminales
Microinversor monofásico HMS-800-LV-2T Sobre la preparación del producto/instalación 3.6 Introducción a las terminales Objeto Descripción Terminal Sub-1G inalámbrico Conectores de CC subconector de CA 3.7 Dimensión (mm) 143.5 © 2022 Hoymiles Power Electronics Inc. Todos los derechos reservados. -
Página 10: Preparación De La Instalación
Nota: El voltaje de los módulos (al considerar el efecto de la temperatura local) no debe superar el voltaje de entrada máximo del microinversor. De lo contrario, el microinversor podría sufrir daños (consulte la sección de información técnica para determinar el voltaje de entrada máximo absoluto). © 2022 Hoymiles Power Electronics Inc. Todos los derechos reservados. -
Página 11: Herramientas Para La Instalación
4.4 Capacidad del circuito derivado de CA El HMS-800-LV-2TT de Hoymiles se puede utilizar con el cable de CA troncal de calibre AWG 12 o AWG 10 y el conector de CA troncal que provee Hoymiles. La cantidad de microinversores en cada ramal de CA de calibre AWG 12 o AWG 10 no deberá... -
Página 12: Precauciones
(provistas por los técnicos de instalación). • Instale el microinversor debajo de los módulos fotovoltaicos para garantizar que funciona a la sombra. La inobservancia puede provocar la reducción de potencia de la producción del inversor. © 2022 Hoymiles Power Electronics Inc. Todos los derechos reservados. -
Página 13: Instalación Del Microinversor
B) Fije el tornillo en el riel. Par de montaje: 9 Nm C) Coloque el microinversor en los tornillos y apriételos. El lado plateado de la cubierta del microinversor debe quedar frente al panel. © 2022 Hoymiles Power Electronics Inc. Todos los derechos reservados. -
Página 14: Paso 2. Planificar Y Construir El Cable De Ca Troncal
Los conectores del cable de CA troncal deben colocarse a una distancia equivalente a la de los microinversores para garantizar que se adapten correctamente. (Hoymiles proporciona un cable de CA troncal con diferentes espacios entre los conectores de CA troncales). - Página 15 E) Coloque el cable de CA troncal en el riel de montaje y fije el cable con bridas para cables. © 2022 Hoymiles Power Electronics Inc. Todos los derechos reservados.
-
Página 16: Paso 4. Cree Un Plano De Instalación
S-Miles Cloud» para instalar la DTU y configurar el sistema de monitoreo. La información del producto está sujeta a cambios sin previo aviso. (Descargue manuales de referencia en www.hoymiles.com.) © 2022 Hoymiles Power Electronics Inc. Todos los derechos reservados. -
Página 17: Solución De Problemas
1. Verifique si el firmware es correcto y ha sido actualizado. 2. Verifique la comunicación entre la unidad de transferencia de datos (DTU) y el sistema de monitoreo de Hoymiles, y entre la Error del firmware DTU y el microinversor. Luego vuelva a intentar. - Página 18 Hoymiles con el consentimiento del operador de energía local.
- Página 19 Hoymiles. 1. Asegúrese de que el voltaje de circuito abierto del módulo FV sea menor o igual al voltaje máximo de entrada.
-
Página 20: Estado Del Indicador Led
• Destello rojo (intervalo de 1 s): No produce energía debido a que la red de CA no es válida. • Rojo ininterrumpido: Falla de hardware. Consulte la plataforma de monitoreo de Hoymiles para obtener más detalles. (3) Otros estados •... -
Página 21: Inspección «In Situ» (Solo Para Instaladores Calificados)
3,68 kW si es necesario. Consulte la «Nota técnica de Hoymiles sobre el equilibrio de fase límite» para obtener más detalles. © 2022 Hoymiles Power Electronics Inc. Todos los derechos reservados. -
Página 22: Reemplazo Del Microinversor
«Mantenimiento del dispositivo» en la parte derecha de la página, y seleccione «Reemplazar dispositivo». Ingrese el NS del nuevo microinversor y haga clic en «Aceptar» para completar el cambio de estación. © 2022 Hoymiles Power Electronics Inc. Todos los derechos reservados. -
Página 23: Desactivación
5 kg y que pueda cerrarse completamente. 7.2 Almacenamiento y transporte Los embalajes de Hoymiles están especialmente diseñados para proteger los componentes de forma que se facilite su transporte y posterior manipulación. El transporte del equipo, especialmente por tierra, debe realizarse de modo que permita proteger los componentes (en particular, los electrónicos) de daños... -
Página 24: Información Técnica
CC de entrada máxima. 2. La alimentación de CC de salida del módulo fotovoltaico no debe superar 1,35 veces la alimentación de CA de salida del microinversor. Consulte los «Términos y condiciones de la garantía de Hoymiles» para obtener más información. HMS-800-2T-LV Modelo Datos de entrada (CC) Módulo de potencia de uso común (W) -
Página 25: Apéndice
Microinversor monofásico HMS-800-LV-2T 9. Apéndice 1: 9.1 Plano de instalación To sheet ______ A la hoja_____ © 2022 Hoymiles Power Electronics Inc. Todos los derechos reservados. -
Página 26: Apéndice
Microinversor monofásico HMS-800-LV-2T 10. Apéndice 2: 10.1 DIAGRAMA DE CABLEADO: 120 V CA/240 V CA DE FASE DIVIDIDA: © 2022 Hoymiles Power Electronics Inc. Todos los derechos reservados. -
Página 27: Diagrama Del Cableado: 127 V Ca/208 V Ca Trifásico
Microinversor monofásico HMS-800-LV-2T 10. Apéndice 2: 10.2 DIAGRAMA DEL CABLEADO: 127 V CA/208 V ca TRIFÁSICO: © 2022 Hoymiles Power Electronics Inc. Todos los derechos reservados.
