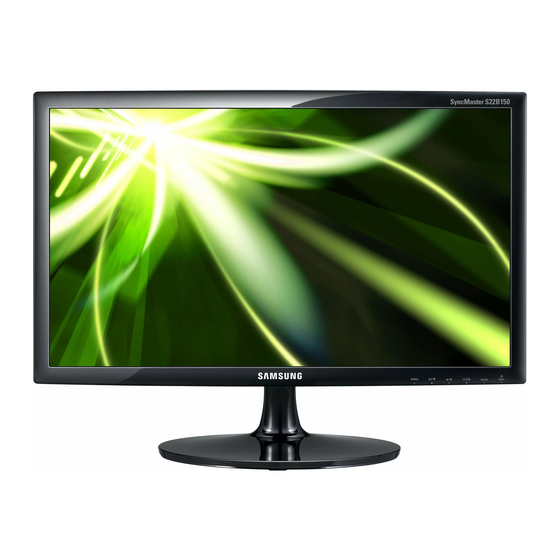

S19B150N/S22B150N/S24B150NL Monitor Manual del usuario El color y el aspecto pueden variar según el producto; las especificaciones están sujetas a cambios sin previo aviso para mejorar el rendimiento del producto.
Función de ahorro de energía ....... . 6-2 Contacte con SAMSUNG WORLD WIDE ..... . . 6-3 Responsabilidad por el Servicio de Pago (Coste para los Clientes) .
Página 4
SOLO MÉXICO IMPORTADO SAMSUNG ELECTRONICS MÉXICO S.A. DE C.V. POR: GENERAL MARIANO ESCOBEDO 476 PISO 8 COL. ANZURES, DELEGACIÓN MIGUEL HIDALGO MÉXICO, DISTRITO FEDERAL C.P. 11590 TEL : 01 (55) 5747-5100 / 01 800 726 7864 Principales precauciones de seguridad...
Conservación y mantenimiento Seguridad en el espacio de instalación • Mantenga la distancia requerida entre el producto y otros objetos (por ejemplo, paredes) para asegurar la ventilación adecuada. En caso contrario, se podría producir un incendio por un incremento de la temperatura interna del producto. Instale el producto a la distancia requerida como se muestra en la ilustración.
Limpieza del monitor Limpieza del monitor • El panel y el exterior del vanguardista monitor requiere un cuidado especial, ya que se puede rayar fácilmente. Para limpiar el monitor siga estos pasos. 1. Apague el monitor y el PC. 2. Desconecte el cable de alimentación del monitor. Para evitar una descarga eléctrica, desconecte el cable sujetándolo por el enchufe;...
Precauciones de seguridad Iconos utilizados en las precauciones de seguridad ICONO NOMBRE SIGNIFICADO No seguir las precauciones marcadas por este icono puede derivar en lesiones graves o Advertencia incluso la muerte. No seguir las precauciones marcadas por este icono puede derivar en lesiones personales Precaución o daños en la propiedad.
Precaución No desenchufe el cable con el aparato en Utilice sólo el cable de alimentación propor- funcionamiento. cionado por nuestra empresa. Tampoco se debe usar el cable de alimentación de otro • Se podría dañar el producto como producto. consecuencia de una descarga eléctrica.
No instale el producto en lugares expuestos No coloque el producto en lugares expues- a polvo, humedad (sauna), aceites, humos tos a la luz directa del sol o cerca de una o agua (lluvia); no lo instale dentro de un fuente de calor, como un fuego o un cale- vehículo.
Página 10
Advertencia Dado que este producto funciona con un Antes de mover el producto, desconecte el gran voltaje, nunca lo desmonte, repare ni interruptor de alimentación, el cable de ali- modifique usted mismo. mentación y cualquier otro cable conectado. • Podría provocar un incendio o una •...
Página 11
Procure no bloquear la ventilación con un No introduzca objetos de metal, como pali- mantel o una cortina. llos, monedas o alfileres, ni objetos inflama- bles dentro del producto (orificios de • Se podría provocar un incendio por ventilación, puertos, etc.). recalentamiento interno del aparato.
Procure que adaptador no entre en con- Mirar el producto continuamente desde una tacto con el agua y que siempre esté seco. corta distancia puede causar daños en la vista. • Puede producirse un mal funcionamiento, una descarga eléctrica o un incendio. No use el adaptador en la orilla del agua o en el exterior cuando llueva o nieve.
Instalación del producto Contenido del embalaje • Desembale el producto y compruebe que no falte ninguna de las piezas siguientes. • Conserve la caja de embalaje por si más adelante debe volver a trasladar el producto. Monitor CONTENIDO Guía de configuración rápida Tarjeta de garantía Manual del usuario Conector del soporte...
Instalación del soporte Antes de montar el producto, colóquelo en una superficie plana y estable (por ejemplo, una mesa) con la pantalla boca abajo. Coloque una manta suave sobre la mesa, para proteger el producto. A continuación, colo- que el producto sobre la manta con la pantalla boca abajo. Inserte el conector del soporte en éste en la dirección que se muestra en la ilustración.
Página 15
- Precaución No levante nunca el producto sujetando solamente del soporte. Puede que para desconectar el soporte del producto sea necesario aplicar más fuerza de que se necesitó para conectarlo. Instalación del producto...
Conexión del monitor Conexión con un PC Los paneles de conexiones pueden diferir según el modelo del producto. 1. Conecte el producto al ordenador de acuerdo con la salida de vídeo admitida por el ordenador. • Cuando la tarjeta gráfica proporciona una salida D-Sub (<Analógico>) •...
Bloqueo Kensington Un bloqueo Kensington es un dispositivo antirrobo que permite a los usuarios bloquear el producto cuando se utiliza en un sitio público. Ya que la forma y el uso del dispositivo de bloqueo varían según el modelo y el fabricante, para obtener más información consulte el manual del usuario suministrado con el dispositivo de bloqueo.
Uso del producto Configuración de la resolución óptima Cuando se enciende el producto después de adquirirlo, en la pantalla aparece un mensaje relativo a la configuración de la resolución óptima. Seleccione el idioma y la resolución óptima. ▲/▼: Puede seleccionar el idioma con estos botones. MENU: Si pulsa este botón, desaparece el mensaje.
LED de alimentación. Por consiguiente, establezca la resolución, como se muestra en la tabla siguiente, teniendo en cuenta el manual del usuario de la tarjeta gráfica. Para obtener una resolución óptima, consulte las Especificaciones. S19B150N POLARIDAD MODO DE...
Si está instalado el controlador del dispositivo, puede configurar la frecuencia y la resolución de forma óptima para el producto. El controlador del dispositivo se incluye en un CD-ROM suministrado con el producto. Si el archivo suministrado está dañado, visite la página web del centro de servicio técnico de Samsung Electronics (http://WWW.Samsung.com./) y descargue el controlador.
Botones de funcionamiento del producto Botones de funcionamiento del producto • Pulse uno de los botones del monitor. OSD Guide se mostrará en la pantalla. • Si pulsa un botón de la parte frontal del monitor, verá en la pantalla una OSD Guide donde se mostrará la función del botón antes de que aparezca el menú...
Página 24
ICONO DESCRIPCIÓN Utilice este botón para controlar el brillo de la pantalla. Utilice este botón para seleccionar una función. AUTO Pulse el botón [AUTO] para ajustar automáticamente la configuración de la pantalla. Si la resolución se ha cambiado en Display Properties (Propiedades de pantalla), se ejecuta la función Ajuste automático Pulse este botón para encender o apagar el producto.
Uso del menú de ajuste de la pantalla (OSD: presentación en pantalla) Estructura del menú de ajuste de la pantalla (OSD: presentación en pantalla)Estructura MENÚS MENÚS SECUNDARIOS PRINCIPALES Brillo Contraste Nitidez Grueso IMAGEN Bright Fino Rojo Verde Azul Tono de color COLOR Color Gamma...
Página 26
MENÚ DESCRIPCIÓN Nitidez Controla la claridad de los detalles de las imágenes que se muestran en la pantalla. • Este menú no está disponible cuando < Bright> está establecido en los modos <Contraste dinám.> o <Cine>. • Este menú no está disponible cuando < Color>...
Página 27
DESCRIPCIÓN Muestra los colores naturales con mayor claridad sin cambiar la calidad de la imagen gracias a la Color tecnología de mejora de la calidad de la imagen digital desarrollada por Samsung Electronics. • <Des.> - Desactiva la función <...
Página 28
TAMAÑO/POSICIÓN MENÚ DESCRIPCIÓN Posición-H Mueve horizontalmente la posición del área de visualización de la pantalla. Posición-V Mueve verticalmente la posición del área de visualización de la pantalla. Tamaño de imagen Se suministra sólo para modelos panorámicos como 16:9 o 16:10. •...
Página 29
MENÚ DESCRIPCIÓN Restaurar Utilice esta función para restaurar los valores predeterminados de fábrica de la configuración de la calidad visual y del color. • <Sí> - <No> Idioma Seleccione un idioma para la OSD. El idioma seleccionado sólo se aplica a la OSD del producto. Esta configuración no afecta a otras funciones del ordenador.
Configuración de Brillo y Contraste en la pantalla inicial Ajuste el Brillo o Contraste mediante los botones [ ] en la pantalla inicial (donde no aparece el menú OSD). 1. Pulse cualquier botón de la parte frontal del producto (si no se muestra ninguna pantalla de menú en ese momento) a fin de mostrar la guía de teclas.
¿Qué es Natural Color ? Este software funciona sólo en productos de Samsung y permite el ajuste de los colores que se muestran en el producto y hace coincidir los colores de éste con los de las imágenes impresas. Si desea más información, consulte la ayuda en línea del software (F1).
MagicTune ¿Qué es MagicTune? MagicTune es un programa de software que facilita el ajuste del monitor al proporcionar directrices y descripciones comprensibles de las funciones del monitor. Los usuarios pueden ajustar el producto con el ratón y el teclado sin tener que utilizar los botones de funcionamiento del producto.
MultiScreen ¿Qué es MultiScreen? MultiScreen permite a los usuarios utilizar el monitor dividiendo éste en varias secciones. Instalación del software 1. Inserte el CD de instalación en la unidad de CD-ROM. 2. Seleccione el programa de configuración de MultiScreen. Si no aparece la pantalla emergente de la instalación del software en la pantalla principal, busque en el CD-ROM el archivo de configuración de MultiScreen y haga doble clic en él.
Solución de problemas Autodiagnóstico de monitor • Puede comprobar si el producto funciona adecuadamente con la función de autodiagnóstico. • Si se muestra una pantalla en blanco y el LED de encendido parpadea aunque el producto y el ordenador estén adecuadamente conectados, ejecute la función de autodiagnóstico como se explica a continuación.
Antes de solicitar un servicio Antes de llamar al servicio postventa compruebe los siguientes puntos. Si el problema persiste, póngase en contacto con el centro de servicio técnico de Samsung más cercano. APARECE UNA PANTALLA EN BLANCO/NO PUEDO ENCENDER EL PRODUCTO ¿El cable de alimentación está...
Página 37
EL COLOR SE MUESTRA EN 16 BITS (16 COLORES). EL COLOR HA CAMBIADO DESPUÉS DE CAMBIAR LA TARJETA GRÁFICA. ¿Ha instalado el controlador del dispositivo para el producto? Windows XP: Vuelva a configurar el color en Panel de control → Apariencia y temas → Pantalla→ Configuración. Windows ME/2000: Vuelva a configurar el color seleccio- nando Panel de control →...
Preguntas habituales PREGUNTAS HABITUALES INTENTE ESTO ¿Cómo puedo cambiar la frecuencia? Configure la frecuencia en la tarjeta gráfica. • Windows XP: Diríjase a Panel de control → Apariencia y Temas → Pantalla→ Configuración → Opciones avanzadas → Monitor y cambie el valor Frecuencia de actualización de la pantalla debajo de Configuración del monitor.
Página 39
PREGUNTAS HABITUALES INTENTE ESTO ¿Cómo puedo cambiar la resolución? • Windows XP: Vaya a Panel de control → Apariencia y temas → Pantalla→Configuración y ajuste la resolución. • Windows ME/2000: Vaya a Panel de control → Pantalla → Configuración y ajuste la resolución. •...
Más información Especificaciones S19B150N NOMBRE DEL MODELO S19B150N Panel Tamaño 47 cm (18,5 pulgadas) Área de visualización 40,98 cm (H) x 23,04 cm (V) Separación entre píxeles 0,0300 cm (H) x 0,0300 cm (V) Sincroniza- Horizontal 30 ~ 81 kHz ción...
Página 41
S22B150N NOMBRE DEL MODELO S22B150N Panel Tamaño 54 cm (21,5 pulgadas) Área de visualización 47,66 cm (H) x 26,81 cm (V) Separación entre píxeles 0,024825 cm (H) x 0,024825 cm (V) Sincroniza- Horizontal 30 ~ 81 kHz ción Vertical 56 ~ 75 Hz Color de la pantalla 16,7 M Resolución...
Página 42
S24B150NL NOMBRE DEL MODELO S24B150NL Panel Tamaño 59 cm 23,6 pulgadas Área de visualización 52,128 cm (H) x 29,322 cm (V) Separación entre píxeles 0,02715 cm (H) x 0,02715 cm (V) Sincroniza- Horizontal 30 ~ 81 kHz ción Vertical 56 ~ 75 Hz Color de la pantalla 16,7 M Resolución...
Contacte con SAMSUNG WORLD WIDE Si tiene alguna pregunta o comentario acerca de productos Samsung, por favor contacte con el servicio de atención al cliente de Samsung. NORTH AMERICA U.S.A 1-800-SAMSUNG (726-7864) http://www.samsung.com CANADA 1-800-SAMSUNG (726-7864) http://www.samsung.com/ca (English) http://www.samsung.com/ca_fr (French)
Página 45
8009 4000 only from landline http://www.samsung.com (+30) 210 6897691 from mobile and land line CZECH 800-SAMSUNG (800-726786) http://www.samsung.com Samsung Electronics Czech and Slovak, s.r.o.,Oasis Florenc, Sokolovská 394/17, 180 00, Praha 8 DENMARK 70 70 19 70 http://www.samsung.com EIRE 0818 717100 http://www.samsung.com...
Impacto externo o caída. • Uso de suministros o productos comprados por separado que no sean los especificados por Samsung. • Reparaciones hechas por una persona que no sea ingeniero de la empresa de servicios subcontratada o socio comercial de Samsung Electronics Co., Ltd.
Eliminación correcta de este producto (Residuos de aparatos eléctricos y electrónicos) (Se aplica en países con sistemas de recolección por separado) La presencia de este símbolo en el producto, accesorios o material informativo que lo acompañan, indica que al finalizar su vida útil ni el producto ni sus accesorios electrónicos (como el cargador, cascos, cable USB) deberán eliminarse junto con otros residuos domésticos.
