Verificación de la inclinación
longitudinal de la carcasa de la
segadora
1.
Ajuste la presión de los neumáticos traseros
según las especificaciones.
2.
Ajuste la inclinación de la carcasa de corte a
la posición más baja; consulte
inclinación de la carcasa de corte (página
3.
Con la máquina ubicada en una superficie
nivelada, coloque una cuchilla en posición
longitudinal.
4.
Mida en las posiciones A y B desde una
superficie nivelada hasta el filo de corte de los
extremos de la cuchilla.
Nota:
La cuchilla de la segadora debe estar
6 mm más bajo en la parte delantera, posición
A, que en la parte trasera, posición B.

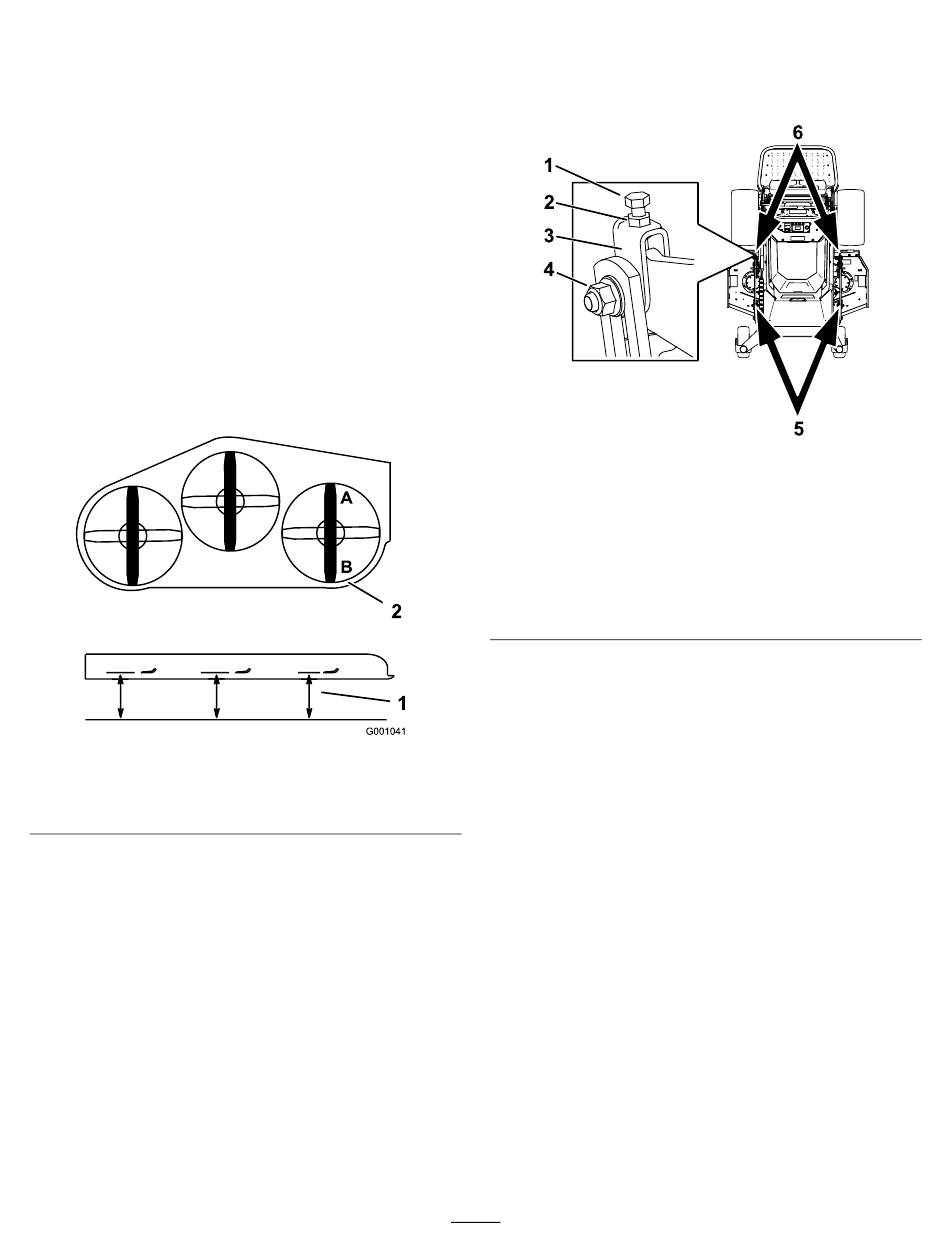

Figura 70
1. Mida la cuchilla en las
posiciones A y B
5.
Gire las cuchillas, y repita el procedimiento con
las demás cuchillas.
6.
Si la inclinación longitudinal no es correcta,
consulte
Nivelación de la carcasa en sentido
longitudinal (página
Ajuste de la
27).
2. Mida desde una superficie
nivelada
51).
Nivelación de la carcasa en
sentido longitudinal
1.
Afloje la contratuerca y el perno lateral de las
horquillas que desea ajustar.
1. Perno superior
2. Contratuerca
3. Horquilla
2.
Gire el perno superior de las horquillas para
ajustar la altura de la carcasa de corte.
Nota:
Gire el perno en sentido horario para
elevar la carcasa; gire el perno en sentido
g001041
antihorario para bajarla.
3.
Apriete las contratuercas y los pernos laterales.
4.
Compruebe la inclinación longitudinal; consulte
Verificación de la inclinación longitudinal de la
carcasa de la segadora (página
51
Figura 71
4. Tuerca lateral
5. Ajuste estas horquillas
para ajustar el lado
delantero de la carcasa de
corte.
6. Ajuste estas horquillas
para ajustar el lado trasero
de la carcasa de corte.
51).
g407497
