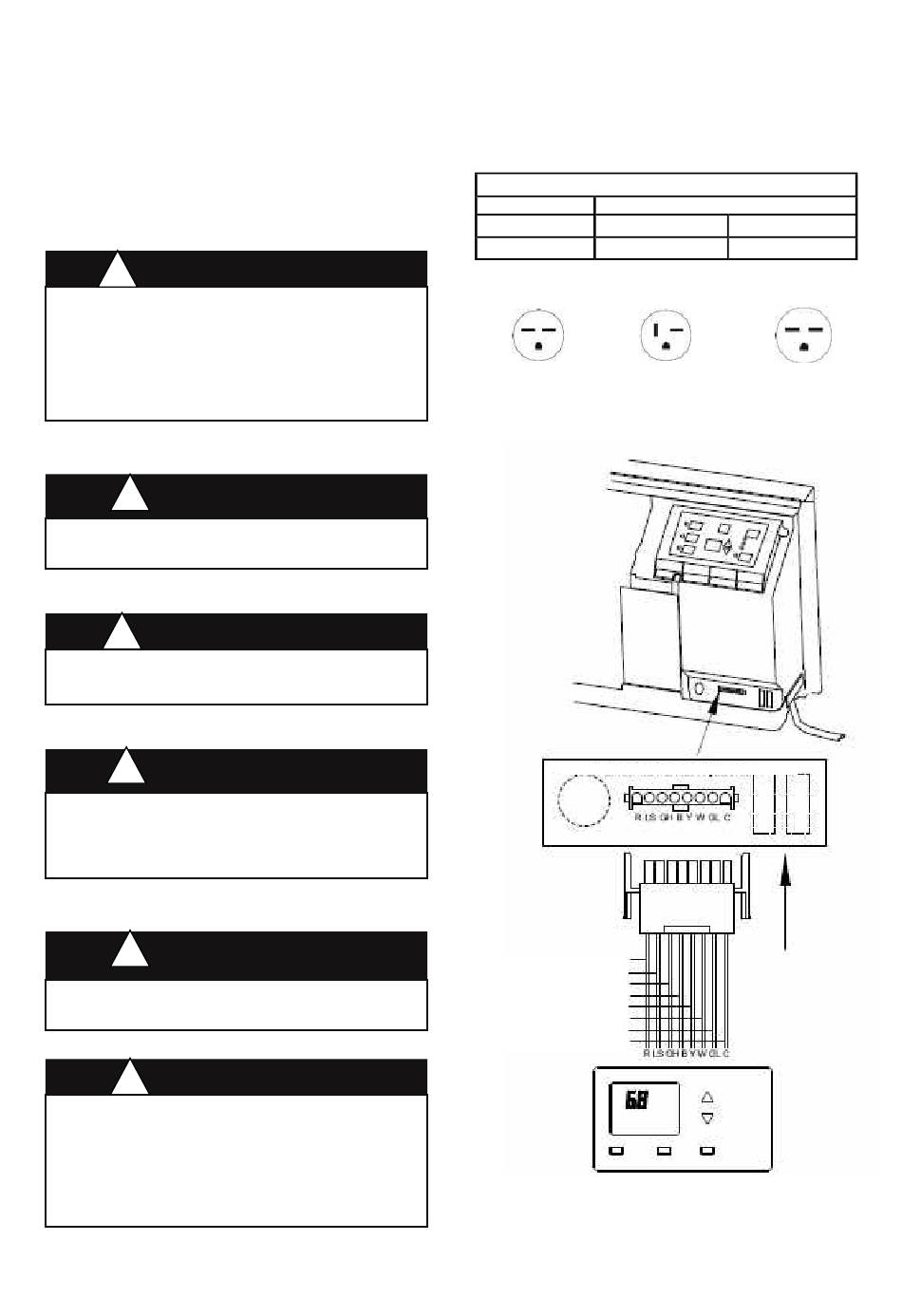

CABLEADO
Las unidades de 230-208V están equipadas con cables de
corriente LCDI y pueden abrir el circuito eléctrico de la
unidad. En caso de que la unidad no funcione, compruebe
el botón de reinicio situado en el cabezal del cable de
corriente o cerca de él como parte del procedimiento normal
de resolución de problemas.
ADVERTENCIA
!
ALTO VOLTAJE
DESCONECTE TODA LA ENERGÍA ANTES DE REALIZAR EL
MANTENIMIENTO O LA INSTALACIÓN DE ESTA UNIDAD. EL NO
HACERLO PUEDE CAUSAR DAÑOS MATERIALES, LESIONES
PERSONALES O LA MUERTE.
NO DÉ MANTENIMIENTO DE ESTA UNIDAD SIN ANTES
DESCONECTAR
LA
CORRIENTE
DISYUNTOR Y/O QUITAR EL ENCHUFE DEL JUEGO DE CABLES
DE LA UNIDAD DE LA TOMA DE CORRIENTE.
ADVERTENCIA
!
PARA EVITAR EL RIESGO DE DAÑOS MATERIALES, LESIONES
PERSONALES O INCENDIOS, UTILICE ÚNICAMENTE
CONDUCTORES DE COBRE.
ADVERTENCIA
!
PARA EVITAR DAÑOS MATERIALES, LESIONES PERSONALES O
MUERTE POR DESCARGA ELÉCTRICA, NO UTILICE UN CABLE DE
EXTENSIÓN CON ESTA UNIDAD.
ADVERTENCIA
!
PARA EVITAR EL RIESGO DE DAÑOS MATERIALES, LESIONES
PERSONALES O INCENDIO, NO INSTALE CON EL CABLE DE
CORRIENTE ESTIRADO O SOMETIDO A TENSIÓN, YA QUE ESTO
PUEDE CREAR UNA CONEXIÓN SUELTA ENTRE EL ENCHUFE Y
EL RECEPTÁCULO.
ADVERTENCIA
!
PARA EVITAR EL RIESGO DE LESIONES PERSONALES, EL
CABLEADO DE LA UNIDAD DEBE ESTAR CORRECTAMENTE
POLARIZADO Y CONECTADO A TIERRA.
ADVERTENCIA
!
ESTE AIRE ACONDICIONADO NO ESTÁ DISEÑADO PARA
PROPORCIONAR ENFRIAMIENTO O SOPORTE VITAL SIN
SUPERVISIÓN A PERSONAS O ANIMALES QUE NO PUEDAN
REACCIONAR ANTE UNA FALLA DE ESTE PRODUCTO.
LA FALLA DE UN AIRE ACONDICIONADO SIN SUPERVISIÓN
PUEDE PRODUCIR CALOR EXTREMO EN EL ESPACIO
ACONDICIONADO, CAUSANDO EL SOBRECALENTAMIENTO
O LA MUERTE DE PERSONAS O ANIMALES.
DE
LA
UNIDAD
DEL
-7-
MEDICIONES DE VOLTAJE
Una vez que la unidad esté bien cableada, mida el
voltaje de suministro de la unidad. El voltaje debe estar
dentro del rango de utilización de voltaje de la Tabla 3.
Voltaje de funcionamiento
Voltaje de unidad
Clasificación
Mínimo
230/208
–
Tabla 3
Voltaje de funcionamiento
Tándem
Perpendicular
230/208V 15Amp
230/20BV 20 Amp
Fig 8 Receptáculos
INTERFAZ DE TERMOSTATO MONTADO EN PARED
,
,_
-,'l
: ' " -1-
MOUNTED THERMOSTAT
(
\, rl'o o o o o o o o
1
1
\
J
'-,,
/
R LS GH
ROJO-24VAC
RED-2 4VAC
Púrpura- Control LS
Purple-LS
control
Verde- Velocidad alta de ventilador
Green-
High
tan speed
Azul-Válvula de inversión
Blue-
Reversing valve
Amarillo- Compresor
Yellow-
Compressor
Blanco- Calentador
White-
Heater
Naranja-Velocidad baja de ventilador
Orange-
Low
tan
speed
Negro-Base común
Black-
Common
ground
R
LS
GH
D
D
Termostato
Fig 9 Cableado de termostato montado en pared
NOTA: Vea las "instrucciones de cambio de termostato remoto"
antes de usar el termostato.
Rango de utilización de voltaje
Máximo
197
253
Tándem grande
230/208V 30Amp
/
Sub-bases
!
o
INTERFACE, - - 7
r--1
i i
'h
'
' '
f
'
'
'
1
1
1
1
B
Y W
GL
C
'
:
:
'
'
'
L J
L J
B Y W
GL
C
D
