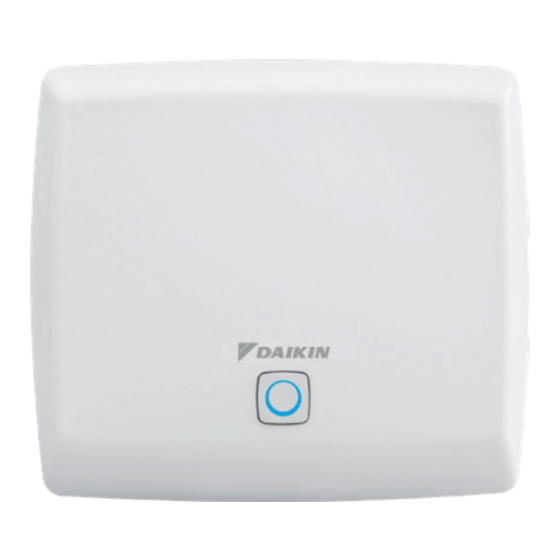

- Página 1 Guía de la aplicación Daikin Home Controls EKRACPUR1PA EKRACPUR1PU EKRCTRDI2BA EKRCTRDI3BA EKRMIBEV1V3 EKRRVATR2BA EKRRVATU1BA EKRSENDI1BA EKRSIBDI1V3 EKRUFHT61V3...
-
Página 2: Tabla De Contenido
Tabla de contenidos Tabla de contenidos 1 Daikin Home Controls Acerca de Daikin Home Controls (DHC) ......................... 1.1.1 Control por habitaciones..........................1.1.2 Programas............................... 1.1.3 Conexión con la nube ............................. Acerca de la comunicación inalámbrica DHC ......................... Acerca de los accesorios DHC............................ -
Página 3: Daikin Home Controls
La regulación de la calefacción o la refrigeración puede controlarse a través del controlador de suelo radiante DHC o un termostato de radiador DHC. El sistema interactúa con su unidad Daikin Altherma a través de una DHC Multi IO Box (en el caso de unidades reversibles) o una DHC IO Box Básica (para unidades con solo calefacción). -
Página 4: Conexión Con La Nube
DHC utilizados puede decidir mejor dónde situar cada accesorio para conseguir los mejores resultados. En caso de problemas, póngase en contacto con el servicio técnico de Daikin. Ciclo de trabajo Los accesorios DHC inalámbricos funcionan en las siguientes bandas de frecuencia: ▪... -
Página 5: Acerca De Los Accesorios Dhc
Daikin Home Controls Para salvaguardar el funcionamiento de todos los dispositivos que trabajan en este rango, se requiere legalmente limitar el tiempo de transmisión de los dispositivos. Limitar el tiempo de transmisión minimiza el riesgo de interferencias. El ciclo de trabajo es el tiempo máximo de transmisión. Es la relación del tiempo que un dispositivo está... - Página 6 1‒2 Termostato de ambiente DHC — 2 DHC Multi IO Box La DHC Multi IO Box conecta su unidad Daikin Altherma con el ecosistema DHC. El accesorio permite una regulación cómoda y a demanda de la temperatura ambiente, tanto para la calefacción como para la refrigeración, según sus necesidades personales, siempre que su unidad Daikin Altherma lo admita.
- Página 7 Daikin Home Controls Termostato de radiador DHC El termostato de radiador DHC permite regular la temperatura ambiente de forma controlada en el tiempo mediante un programa de calefacción con periodos de tiempo individuales. Para una regulación precisa de la temperatura ambiente, el termostato de ambiente DHC puede medir la temperatura real de una habitación y...
-
Página 8: Acerca De Los Dispositivos Compatibles
Daikin Home Controls DHC IO Box Básica La DHC IO Box Básica conecta su unidad Daikin Altherma con el ecosistema DHC. El accesorio permite una regulación cómoda y a demanda de la temperatura ambiente para la calefacción, según sus necesidades personales. Controlador de calefacción de suelo radiante DHC — 6 zonas El controlador de calefacción de suelo radiante DHC ofrece un control cómodo y... - Página 9 Daikin Home Controls Referencia Descripción completa del modelo HmIP-SWDO-PL Contacto de ventana y puerta — óptico, plus HmIP-SWDM Contacto de ventana y puerta con imán Contacto de ventana y puerta El contacto de ventana y puerta permite al sistema responder a la apertura de una puerta o una ventana ajustando la temperatura ambiente.
- Página 10 Daikin Home Controls 1‒5 Contacto de ventana y puerta — óptico, plus 1‒6 Contacto de ventana y puerta con imán EKRACP* + EKRCTR* + EKRMIB* + EKRRVA* + EKRSEN* + EKRSIB* + Guía de la aplicación EKRUFH* Daikin Home Controls 4P701747-1 – 2022.09...
-
Página 11: Aplicaciones
DHC que esté configurando. Cambio entre calefacción/refrigeración Si su unidad Daikin Altherma es reversible, SOLO es posible cambiar el modo de funcionamiento en la unidad o en la aplicación ONECTA. NO es posible cambiar el modo de funcionamiento directamente en los accesorios DHC. -
Página 12: Una Zona
100000] para conectar la unidad Daikin Altherma y la DHC Multi IO Box. El motivo es que la unidad Daikin Altherma proporciona una señal de estado de C/R de 230 V y la entrada de la DHC Multi IO Box acepta SOLO baja tensión. -
Página 13: Una Zona Calefacción/Refrigeración
Aplicaciones a Daikin Altherma b Demanda del radiador c DHC IO Box Básica d DHC Access Point e Termostato de ambiente DHC — 1 o 2 f Controlador de calefacción de suelo radiante DHC g Colector h Calefacción de suelo radiante 2.1.2 Una zona calefacción/refrigeración Para esta aplicación, DEBE haber un termostato de ambiente DHC —... - Página 14 Aplicaciones AVISO ▪ Su unidad Daikin Altherma DEBE estar conectada a Internet a través de un adaptador WLAN, NO un adaptador LAN. ▪ Los accesorios DHC necesitan comunicación inalámbrica para poder funcionar. El metal puede bloquear la señal. NO introduzca ninguno de los accesorios DHC en una caja metálica.
-
Página 15: Bizona
Aplicaciones Después de definir la presencia del deshumidificador y ajustar los parámetros del modo de instalador en la unidad Daikin Altherma, la aplicación ONECTA se ocupará automáticamente de todas las configuraciones de los accesorios DHC. Configuración del deshumidificador Estos ajustes SOLO son aplicables a un deshumidificador de tipo RE*. No hace falta ninguna configuración para un deshumidificador de tipo RS*. -
Página 16: Bizona Calefacción/Refrigeración
Aplicaciones 2.2.2 Bizona calefacción/refrigeración Nota: esta aplicación todavía NO es compatible con la aplicación ONECTA. a Daikin Altherma b Demanda de calefacción de suelo radiante c Demanda del radiador d Calefacción/refrigeración e Relé f DHC Multi IO Box g DHC Access Point h Termostato de ambiente DHC —... -
Página 17: Conexiones A La Unidad Daikin Altherma
Conexiones a la unidad Daikin Altherma 3 Conexiones a la unidad Daikin Altherma El siguiente accesorio DHC es necesario para la conexión con su unidad Daikin Altherma: Unidad Una zona Bizona Calefacción solo DHC IO Box Básica Reversible DHC Multi IO Box EKRACP* + EKRCTR* + EKRMIB* + EKRRVA* + EKRSEN* + EKRSIB* + Guía de la aplicación... -
Página 18: Compatibilidad
EVLQ-CV3 EHYHBH-AV32 + EHYKOMB-A EKRUCBL* Daikin Altherma H Híbrida EJHA-AV3 EHY2KOMB28/32A A EKRUHML* Daikin Altherma 3 C Gas W — D2CND-A — D2TND-A4 EKRACP* + EKRCTR* + EKRMIB* + EKRRVA* + EKRSEN* + EKRSIB* + Guía de la aplicación EKRUFH* Daikin Home Controls... -
Página 19: Ajustes De La Interfaz De Usuario
5 Ajustes de la interfaz de usuario Actualización de la interfaz de usuario (MMI) de la Daikin Altherma AVISO Actualice el firmware de la interfaz de usuario de su Daikin Altherma a la versión 6.9 o superior. 5.1 Ajustes generales de la interfaz de usuario Opción del menú... -
Página 20: Ajustes Específicos De La Interfaz De Usuario
Ajustes de la interfaz de usuario 5.2 Ajustes específicos de la interfaz de usuario Aplicación especial Estos ajustes de la interfaz de usuario de Daikin Altherma SOLO son válidos para "2.1.3 Aplicación especial: una zona reversible con deshumidificador" [ 13]. Opción del menú... -
Página 21: Actualizaciones De Firmware
Como norma general, el firmware de los accesorios DHC se actualiza en segundo plano a través de una conexión por radio. Sus accesorios DHC seguirán activos durante la actualización. EKRACP* + EKRCTR* + EKRMIB* + EKRRVA* + EKRSEN* + EKRSIB* + Guía de la aplicación EKRUFH* Daikin Home Controls 4P701747-1 – 2022.09... -
Página 22: Restablecimiento A Los Ajustes De Fábrica
Si el DHC Access Point sigue siendo visible en la aplicación (con estado sin conexión) después del reinicio, deberá eliminarlo manualmente: 1 Haga clic en el símbolo (+). 2 Seleccione la opción del menú Añadir Daikin Home Controls. 3 Compruebe si su DHC Access Point está en la lista. 4 Seleccione Eliminar. -
Página 23: Para Reiniciar El Termostato De Radiador Dhc
5 Realice de nuevo una pulsación larga en el botón del sistema hasta que el LED se ilumine en verde. EKRACP* + EKRCTR* + EKRMIB* + EKRRVA* + EKRSEN* + EKRSIB* + Guía de la aplicación EKRUFH* Daikin Home Controls 4P701747-1 – 2022.09... -
Página 24: Para Reiniciar El Termostato De Radiador Dhc - 2
3 Realice de nuevo una pulsación larga en el botón del sistema hasta que el LED se ilumine en verde. 4 Suelte el botón del sistema para finalizar el procedimiento. EKRACP* + EKRCTR* + EKRMIB* + EKRRVA* + EKRSEN* + EKRSIB* + Guía de la aplicación EKRUFH* Daikin Home Controls 4P701747-1 – 2022.09... -
Página 25: Diagrama De Cableado
Caja de controles Consulte la nota 1 Solo para Solo para Solo para OUT2 EHYHBH* ETSH/X* EB/DLQ*C*V3 EHYKOMB*A* EBSH/X*D* 4D143269 EKRACP* + EKRCTR* + EKRMIB* + EKRRVA* + EKRSEN* + EKRSIB* + Guía de la aplicación EKRUFH* Daikin Home Controls 4P701747-1 – 2022.09... -
Página 26: Dhc Multi Io Box
Para ver las unidades a las que se aplica, consulte "4 Compatibilidad" [ 18]. LEYENDA: Placa de circuitos impresos (DHC Multi IO Box) Relé de alta tensión Regleta de conexiones EKRACP* + EKRCTR* + EKRMIB* + EKRRVA* + EKRSEN* + EKRSIB* + Guía de la aplicación EKRUFH* Daikin Home Controls 4P701747-1 – 2022.09... - Página 27 Placa de circuitos impresos (kit de conexión de refrigeración de suelo radiante) Placa de circuitos impresos (DHC Multi IO Box) EKRACP* + EKRCTR* + EKRMIB* + EKRRVA* + EKRSEN* + EKRSIB* + Guía de la aplicación EKRUFH* Daikin Home Controls 4P701747-1 – 2022.09...
- Página 28 Válvula NC Salida de bomba Carga máx.: 4D142778 4 A (entrada) - 230 V CA Bomba 1 A (continua) EKRACP* + EKRCTR* + EKRMIB* + EKRRVA* + EKRSEN* + EKRSIB* + Guía de la aplicación EKRUFH* Daikin Home Controls 4P701747-1 – 2022.09...
-
Página 29: Apéndice
22]. 9.1.1 Unidad de solo calefacción y una sola zona de temperatura de agua con calefacción de suelo radiante a Daikin Altherma (termostato ambiente exterior) b DHC IO Box Básica c Controlador de calefacción de suelo radiante DHC d Termostato de ambiente DHC — 2 e Colector f Calefacción de suelo radiante... - Página 30 Para conectar el controlador de calefacción de suelo radiante DHC a la DHC IO Box Básica INFORMACIÓN Mantenga SIEMPRE una distancia mínima de 50 cm entre los accesorios. EKRACP* + EKRCTR* + EKRMIB* + EKRRVA* + EKRSEN* + EKRSIB* + Guía de la aplicación EKRUFH* Daikin Home Controls 4P701747-1 – 2022.09...
- Página 31 LED se ilumina en rojo. Vuelva a intentarlo. Resultado: La DHC IO Box Básica ahora está configurada para ofrecer un ENCENDIDO/APAGADO de TERMO a su unidad Daikin Altherma. EKRACP* + EKRCTR* + EKRMIB* + EKRRVA* + EKRSEN* + EKRSIB* + Guía de la aplicación...
-
Página 32: Unidad Bizona Con Dos Zonas De Agua Independientes
Calefacción de suelo radiante INFORMACIÓN Esta configuración se basa en la unidad Daikin Altherma que funciona con TAI en lugar de hacerlo a partir del termostato ambiente exterior. La zona de agua de AT está equipada con radiadores. Para cada radiador se añade un termostato de radiador DHC, que aplica regulación en función de la... - Página 33 1 Abra el compartimento de las pilas del termostato de ambiente DHC — 1 utilizando un destornillador plano para aflojar la placa de montaje en pared. EKRACP* + EKRCTR* + EKRMIB* + EKRRVA* + EKRSEN* + EKRSIB* + Guía de la aplicación EKRUFH* Daikin Home Controls 4P701747-1 – 2022.09...
-
Página 34: Configuración
Modos y ajustes Modo automático Modo manual Compensación de temperatura Configuración de programas Bloqueo de funcionamiento Fecha y hora EKRACP* + EKRCTR* + EKRMIB* + EKRRVA* + EKRSEN* + EKRSIB* + Guía de la aplicación EKRUFH* Daikin Home Controls 4P701747-1 – 2022.09... - Página 35 1 Pulsación larga en el botón del menú para abrir el menú de configuración. 2 Seleccione Auto a través de los botones más y menos. EKRACP* + EKRCTR* + EKRMIB* + EKRRVA* + EKRSEN* + EKRSIB* + Guía de la aplicación EKRUFH* Daikin Home Controls 4P701747-1 – 2022.09...
- Página 36 00:00 y 23:59. Resultado: La hora parpadea dos veces y el accesorio recupera la visualización estándar. EKRACP* + EKRCTR* + EKRMIB* + EKRRVA* + EKRSEN* + EKRSIB* + Guía de la aplicación EKRUFH* Daikin Home Controls 4P701747-1 – 2022.09...
- Página 37 5 Seleccione la fecha hasta la que desea activar el modo vacaciones y confirme. EKRACP* + EKRCTR* + EKRMIB* + EKRRVA* + EKRSEN* + EKRSIB* + Guía de la aplicación EKRUFH* Daikin Home Controls 4P701747-1 – 2022.09...
-
Página 38: Termostato De Ambiente Dhc - 2
En el modo manual, la temperatura se controla de acuerdo con la temperatura actual definida a través de la rueda de control. La temperatura permanece activa hasta el siguiente cambio manual. EKRACP* + EKRCTR* + EKRMIB* + EKRRVA* + EKRSEN* + EKRSIB* + Guía de la aplicación EKRUFH* Daikin Home Controls 4P701747-1 – 2022.09... -
Página 39: Compensación De Temperatura
▪ Calefacción o refrigeración Puede usar su sistema de calefacción de suelo radiante para calentar o enfriar habitaciones, si su unidad Daikin Altherma lo permite. INFORMACIÓN Esta configuración (unidad de solo calefacción y una sola zona de temperatura de agua con calefacción de suelo radiante) es de SOLO calefacción y NO permite la refrigeración. - Página 40 Programa de refrigeración alternativo 2 De lunes a domingo Temperatura 00:00 – 06:00 17,0°C 6:00 – 22:00 21,0°C 22:00 – 23:59 17,0°C EKRACP* + EKRCTR* + EKRMIB* + EKRRVA* + EKRSEN* + EKRSIB* + Guía de la aplicación EKRUFH* Daikin Home Controls 4P701747-1 – 2022.09...
-
Página 41: Bloqueo De Funcionamiento
3 Pulse brevemente la rueda de control para confirmar. 4 Seleccione la compensación de temperatura deseada con la rueda de control. EKRACP* + EKRCTR* + EKRMIB* + EKRRVA* + EKRSEN* + EKRSIB* + Guía de la aplicación EKRUFH* Daikin Home Controls 4P701747-1 – 2022.09... - Página 42 Para activar o desactivar el bloqueo de funcionamiento Para activar o desactivar el bloqueo de funcionamiento, siga los pasos indicados a continuación: EKRACP* + EKRCTR* + EKRMIB* + EKRRVA* + EKRSEN* + EKRSIB* + Guía de la aplicación EKRUFH* Daikin Home Controls 4P701747-1 – 2022.09...
- Página 43 1 Pulsación larga en la rueda de control para abrir el menú de configuración. 2 Seleccione FAL girando la rueda de control. 3 Pulse brevemente la rueda de control para confirmar. EKRACP* + EKRCTR* + EKRMIB* + EKRRVA* + EKRSEN* + EKRSIB* + Guía de la aplicación EKRUFH* Daikin Home Controls 4P701747-1 – 2022.09...
-
Página 44: Controlador De Calefacción De Suelo Radiante Dhc
Si el termostato de ambiente DHC está en modo de reposo, pulse la rueda de control una vez para activarlo. EKRACP* + EKRCTR* + EKRMIB* + EKRRVA* + EKRSEN* + EKRSIB* + Guía de la aplicación EKRUFH* Daikin Home Controls 4P701747-1 – 2022.09... -
Página 45: Para La Activación/Desactivación De Zonas De Calefacción
Resultado: El canal se encenderá o apagará durante 15 minutos. Después, el funcionamiento normal continuará para la zona de calefacción. EKRACP* + EKRCTR* + EKRMIB* + EKRRVA* + EKRSEN* + EKRSIB* + Guía de la aplicación EKRUFH* Daikin Home Controls 4P701747-1 – 2022.09... - Página 48 4P701747-1 2022.09 Verantwortung für Energie und Umwelt...
