Montaje del manillar inferior

Piezas necesarias en este paso:
1 Conjunto de manillar superior
2 Manillar inferior
4 Perno (5/16" x 1¾")
4 Contratuerca con arandela prensada (5/16")
8 Arandela curva
Procedimiento

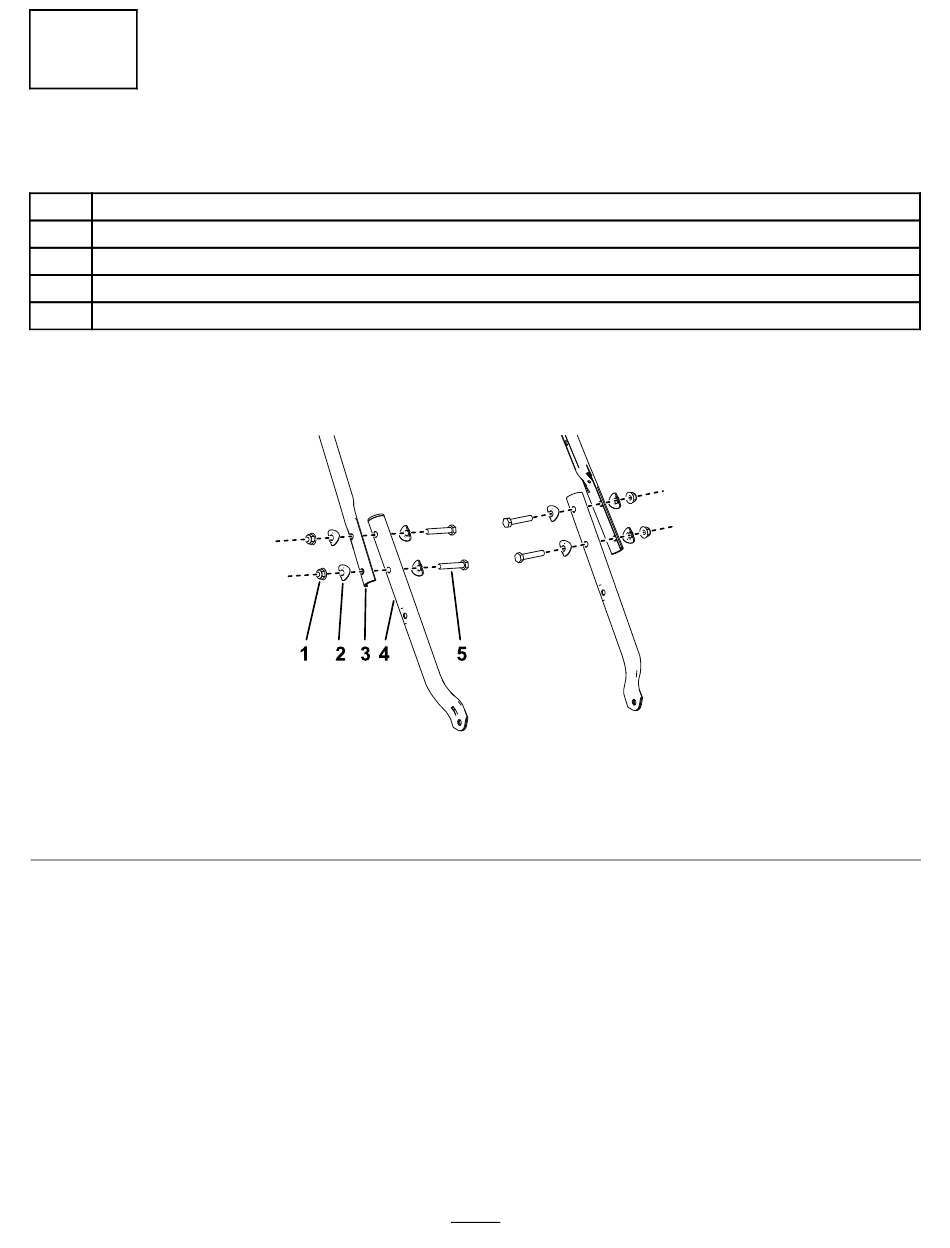

Monte el manillar inferior como se muestra en la
1. Contratuerca con arandela prensada (5/16")
2. Arandela curva
3. Conjunto de manillar superior
Figura 4.
Figura 4
4. Manillar inferior
5. Perno (5/16" x 1¾")
