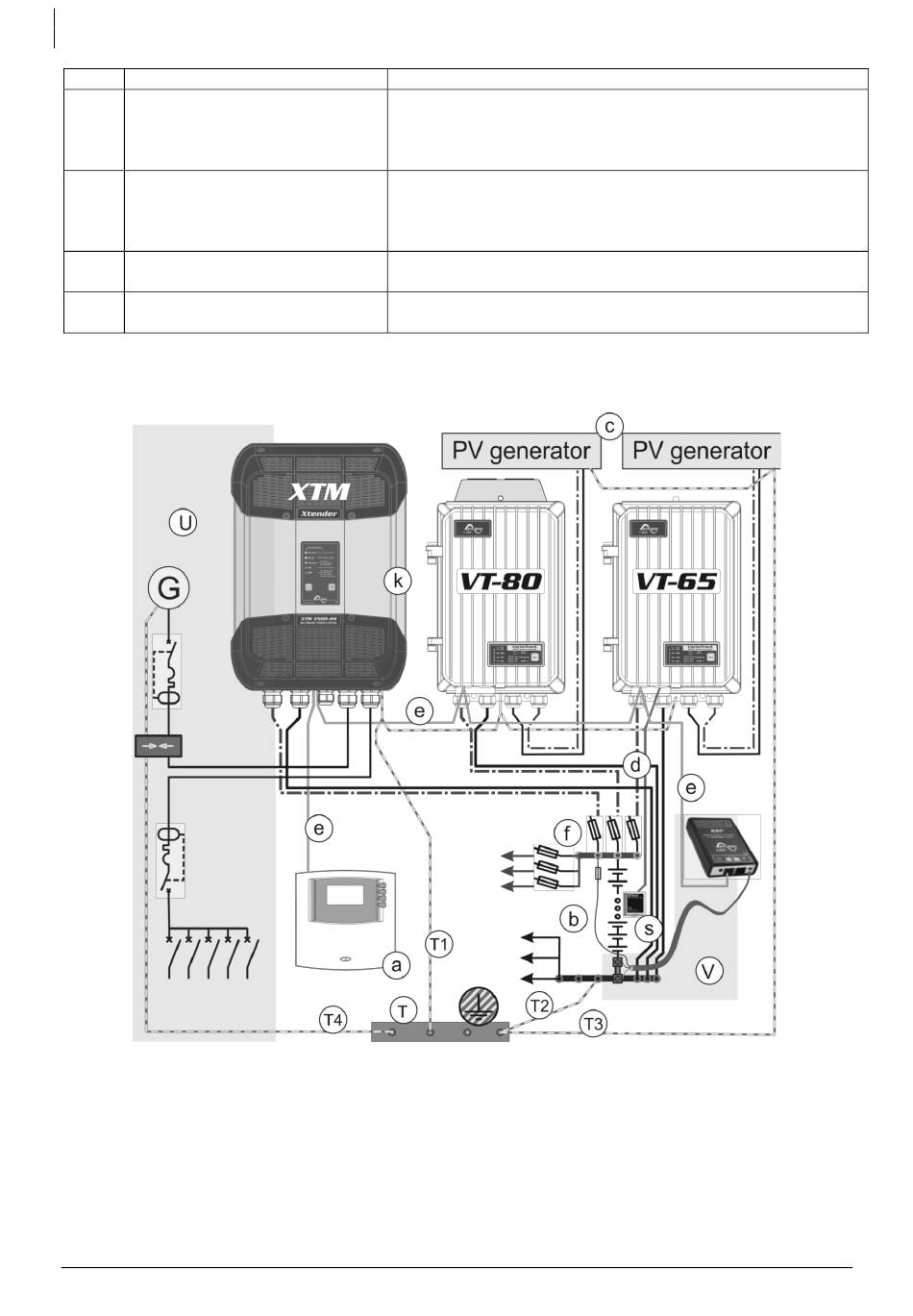

Elem. Descripción
Toma de tierra de protección
del generador fotovoltaico
T3
Toma de tierra de protección
del grupo electrógeno o de la
T4
fuente AC
Cableado AC del Xtender, no
U
descrito en este manual
Cableado relativo al BSP, no
V
descrito en este manual
* Las normas de instalación nacional, específica a la aplicación elegida, deben respetarse de
manera imperativa y prioritaria, bajo la responsabilidad del instalador.
11.3 S
ISTEMA HÍBRIDO
12 MANTENIMIENTO DE LA INSTALACIÓN
A excepción del control periódico de las conexiones (apriete, estado general), el VarioTrack no
requiere un mantenimiento particular.
50
Reenvíos
*La tierra de protección del generador FV y su dispositivo
de protección pararrayos deben conectarse de forma
separada a la tierra de protección principal
(equipotencial local)
*Habitualmente en una instalación híbrida, se
recomienda realizar la toma de tierra del chasis del
generador y del dispositivo de protección pararrayos a la
tierra de protección principal (T)
Ver cap. 10.1
Ver cap. 10.2
V T + X
ARIO RACK TENDER
+ RCC-02 + BSP + BTS-01
V 4.1 Manual para usuario
