Manual del operario
Mandos
Panel de mandos del suelo
Es posible que en las imágenes de este manual se
muestre una pluma con neumáticos y llantas en lugar
de orugas. Todas las instrucciones de seguridad y
de funcionamiento siguen siendo aplicables a los
modelos S-40 TRAX y S-45 TRAX, aunque las
imágenes no muestren las orugas.

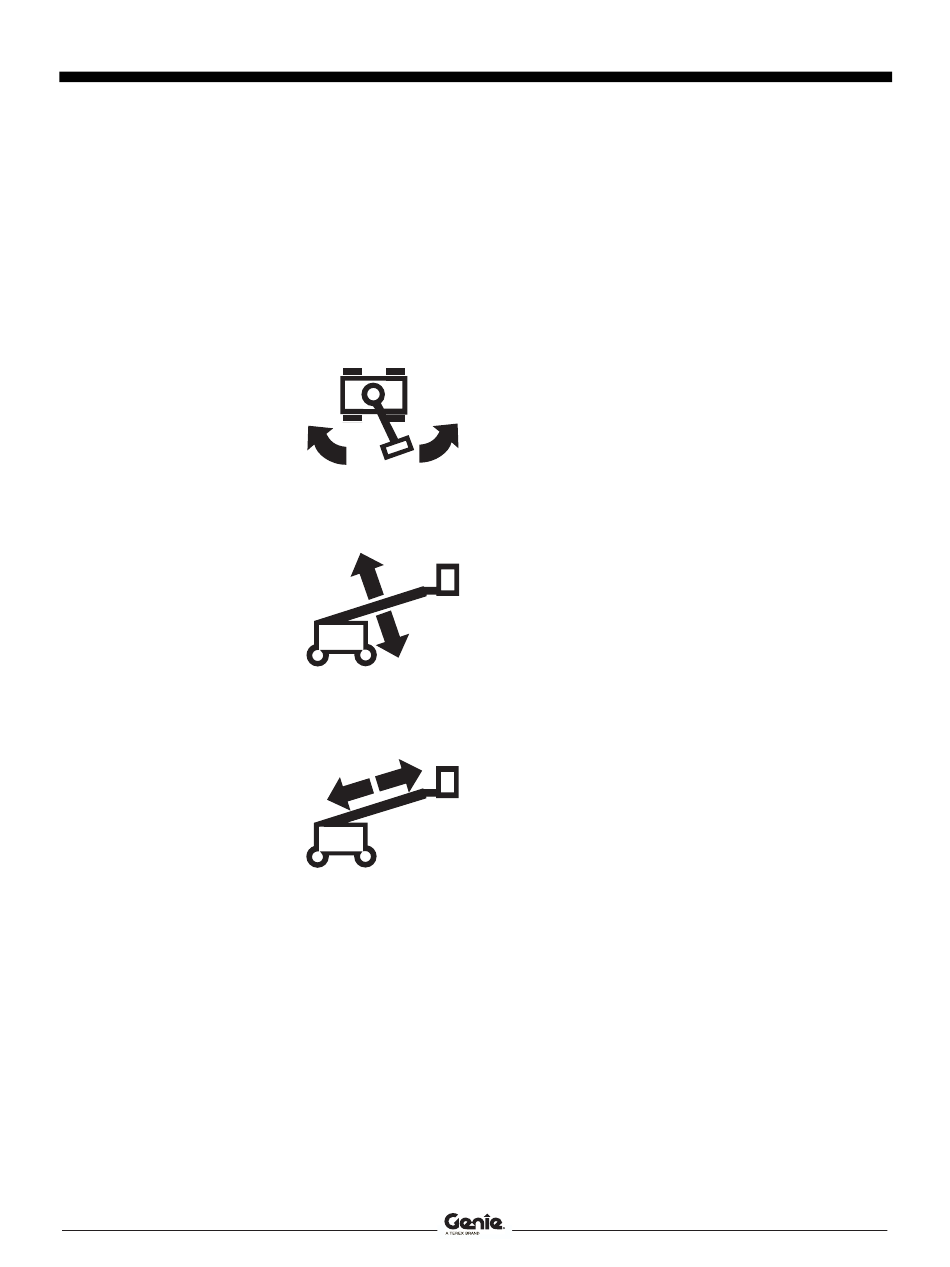

1 Conmutador de giro de la torreta
Mueva el conmutador de
giro de la torreta a la
derecha y la torreta girará
a la derecha. Mueva el
conmutador de giro de la
torreta a la izquierda y la
torreta girará a la izquierda.
2 Conmutador de elevación/descenso de la pluma
Para elevar la pluma,
desplace el conmutador de
elevación/descenso de la
pluma hacia arriba. Para
bajar la pluma, desplace el
conmutador de
elevación/descenso de la
pluma hacia abajo.
3 Conmutador de extensión/repliegue de la pluma
Para extender la pluma,
desplace el conmutador de
extensión/repliegue de la
pluma hacia la derecha.
Para replegar la pluma,
desplace el conmutador de
extensión/repliegue de la
pluma hacia la izquierda.
20
4 No utilizado
5 No utilizado
6 Conmutador de alimentación de emergencia
Utilice la alimentación de emergencia en caso
de que falle la fuente de alimentación primaria
(motor).
Al mismo tiempo, mantenga pulsado el
conmutador de desplazamiento de emergencia
a cualquier lado y active la función deseada.
7 Modelos de gasolina/LPG: Termómetro del agua
Modelos diésel: Termómetro del aceite
8 Llave de contacto para la selección de control
desde la plataforma/apagado/desde el suelo
Para activar los mandos de la plataforma, gire la
llave de contacto a la posición de la plataforma.
Para apagar la máquina, gire la llave de contacto
a la posición de apagado. Gire la llave de
contacto a la posición del suelo para activar los
mandos del suelo.
9 Manómetro del aceite
10 Voltímetro
11 Botón rojo de parada de emergencia
12 Luz de comprobación del motor
Luz encendida y motor parado: Identifique la
máquina con una etiqueta y retírela del servicio.
Luz encendida y motor aún en marcha: Póngase
en contacto con el personal de mantenimiento
antes de 24 horas.
13 Cuentahoras
El cuentahoras muestra el número de horas que
la máquina ha estado en funcionamiento.
