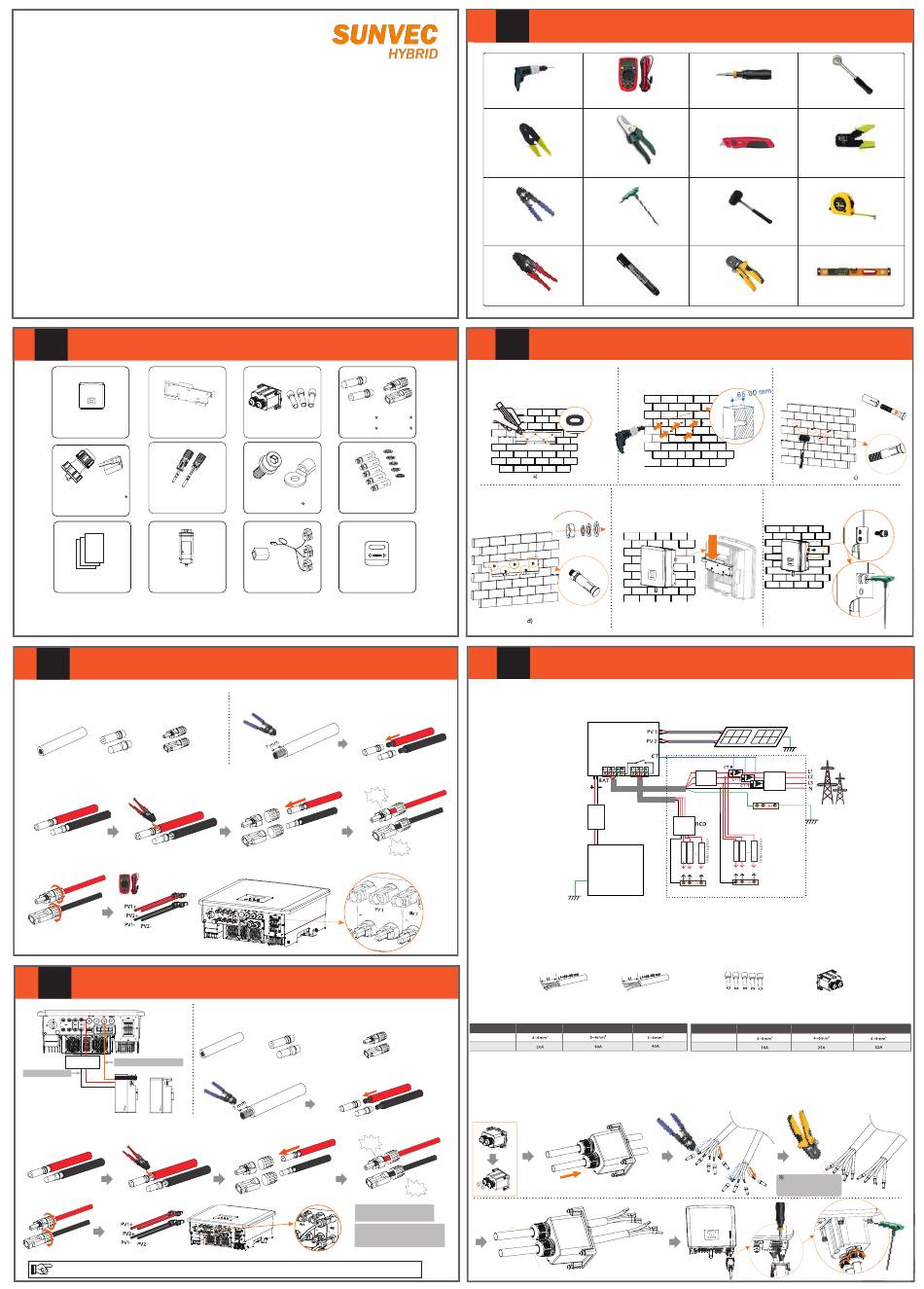

SUNVEC H3-15kW Guía De Instalación Rápida

Guía de instalación rápida
Inversor SUNVEC H3, 5.0-15kW
Lista de embalaje
1
Inversor Soporte de montaje en
pared
Terminal de conexión
Adaptador línea de comunicación RJ 45 x3
de la batería x2
(Contador/COM/BMS) Terminales RJ45 x6
Guía de instalación rápida x1
Pocket Wifi x1
Manual x1
Nota: En el caso de los inversores de 5 kW, el número de terminales fotovoltaicos positivos y negativos y el ángulo de los pines fotovoltaicos es de 2, 2, 2 y 2
respectivamente. En el caso de los inversores de 10-15 kW, el número de terminales fotovoltaicos positivos y negativos y el ángulo de los pines fotovoltaicos es
de 3, 3, 3 y 3 respectivamente.
Conexión FV
4
Paso 1. Apague el interruptor de CC, conecte el módulo fotovoltaico,
prepare un cable fotovoltaico de 4 mm 2 y localice el terminal
fotovoltaico (+) y el terminal fotovoltaico (-) en el paquete.
Pin positivo FV
Pin negativo FV
Terminal negativo
Cable FV Pin FV
Terminal positivo
Paso 3. El conector FV se divide en 2 partes: el tapón y la cabeza de fijación. Introduzca el cable a través del cabezal de fijación y el
enchufe de alineación. Observe que las líneas rojas y negras corresponden a diferentes de enchufes. Por último, fuerce el par de
cables en el enchufe, se oirá un "clic" que indica que la conexión se ha completado.
Herramienta crimpadora
Terminal
metálico Terminal metálico
positivo negativo
Paso 4. Apriete el cabezal de fijación e introdúzcalo en los correspondientes puertos positivo y negativo (FV-/FV+) del inversor.
Nota: antes de insertar el terminal FV, encienda el interruptor del módulo FV y utilice un multímetro para medir los polos positivo y negativo del puerto del terminal FV para evitar la conexión inversa.
Multímetro
Tensión CC
Rango ≥1100 VCC
Positivo
Negativo
Conexión de la batería
6
Esquema de conexión de la batería:
c c o o m m
Upgrade/Dongle
E E P P S S ( ( E E P P S S ) )
No polar
Conexión de la línea de comunicación
CC MCB
CAN/RS485
Conexión de la alimentación
+
-
¡Atención!
Cuando utilice nuestras baterías, se
... ...
recomienda que el número de control de
baterías (SUNBAT-58M) sea 1 y el número
de módulos de baterías (SUNBAT-58S)
sea 1-3; El número de control de baterías
(SUNMBT-30) es 1, el número de módulos
Batería de litio de alto tensión
de baterías (SUNBAT-30) es 2-4.
Paso 3. La junta de la batería se divide en 2 partes: el tapón y la cabeza de fijación. Introduzca el cable a través del cabezal de fijación
y el enchufe de alineación. Observe que las líneas rojas y negras corresponden a diferentes de enchufes. Finalmente, fuerce el cable
en el enchufe hasta que un suene "clic" de la red para indicar que la conexión se ha completado.
Herramienta crimpadora
Terminal
Terminal
metálico
metálico
positivo
negativo
Paso 4. Apriete el cabezal de fijación e introdúzcalo en los correspondientes puertos positivo y negativo (BAT-/BAT+) del inversor.
Positivo
Negativo
Atención: Una vez finalizada la comunicación BMS entre la batería y el inversor, la batería funcionará normalmente.
Para más información, consulte la documentación técnica de la batería.
Ángulo del pin FV
(positivo x2/3, negativo x2/3)
Pantalla impermeable x1
Terminal FV
6 mm 2 terminales
(positivo x2/3, negativo x2/3)
europeos x12
(Perno de expansión, junta,
Tornillo hexagonal interior M5 x1
perno autorroscante) x5
Terminal de ojo x1
Contador (opcional)
Adaptador terminal RJ 45 x1
CT x1
Paso 2. Utilice un pelacables para pelar la capa de aislamiento de 7
mm del extremo del cable.
Pelacables
Pin positivo FV
Pin negativo FV
¡clic!
Terminal positivo
Terminal negativo
Paso 1. Apague el interruptor de CC, conecte el módulo BAT, prepare un cable BAT de
4 mm y localice el terminal fotovoltaico (+) y el terminal BAT (-) en el paquete.
2
Pin positivo BAT
Cable de alimentación Pin negativo BAT
Paso 2. Utilice un pelacables para pelar la capa de aislamiento de 7 mm del extremo
del cable.
Pin positivo BAT
Pelacables
¡clic!
Click!
Terminal positivo
Terminal negativo
Nota: puerto BAT (azul) no
puerto FV (negro)
Nota: los cables positivo y
negativo de la batería no
pueden estar invertidos.
2
Taladro de percusión (broca Φ 8)
Crimpadora de terminales de ojo
(0,5-6 mm )
2
Alicates diagonales
Herramienta crimpadora
3
a) Utilice un marcador para marcar los agujeros
de perforación del soporte en la pared.
a)
d) El soporte está alineado con el tornillo
utiliza la llave hexagonal exterior para
enroscar el tornillo de rosca hasta que se
oiga el "bang" del tornillo de expansión.
x1
d)
5
Esquema A: cableado separado de la línea N y de la línea PE, inversor de la serie D,
(para la mayoría de los países).
¡clic!
Nota: el RCD de la figura representa un dispositivo de protección contra fugas con función de disyuntor.
Paso 1. Prepare un cable de red (cable de cinco hilos) y un cable EPS (cable de cuatro hilos), y luego localice el terminal europeo y el blindaje impermeable
en la bolsa de accesorios.
Red 6 mm 2 (cable de cinco hilos)
Cable y micro-interruptor recomendado para red
Modelo H3 - 5.0-D
Cable (cobre)
Micro-interruptor
Terminal positivo
Terminal negativo
Paso 2: primero retire el tapón de la carcasa impermeable. Los cables de red y EPS (aislado) pasan por los correspondientes puertos de red y EPS (aislado) del
escudo impermeable. Retire la capa de aislamiento de 12 mm en el extremo del cable. Inserte los terminales de tipo europeo respectivamente, y asegúrese
de que los extremos pelados se introduzcan en el terminal de tipo europeo, y utilice unas tenazas crimpadoras para presionar con fuerza. Deben fijarse en los
puertos Grid y EPS (aislado) respectivamente. Por último, fije el tornillo de la cubierta impermeable.
Pin negativo FV
Red
Red
¡clic!
Click!
Red
Red
EPS (aislado)
Preparación de herramientas
Destornillador dinamométrico
Rango de tensión CC ≥ 1100 VCC
(estrella M5)
Cuchillo utilitario
Alicates diagonales
Llaves hexagonales
Martillo de goma
Herramienta crimpadora de
Marcador
terminales europeos
Pasos de montaje
b) Perfore agujeros en los puntos marcados a una
profundidad de 65 mm.
Taladro de percusión ø8
b)
e) Cuelgue la hebilla del inversor en la
posición correspondiente de la placa base.
tuerca,
junta,
e) b)
e)
Conexión a la red y a la EPS (aislado)
Inversor
Interruptor
Red EPS (aislado)
Interruptor
Batería
Cargas EPS (aislado)
Barra N R para cargas EPS (aislado)
EPS (aislado) 6 mm 2 (cable de cuatro hilos) Terminal euro 6 mm
Modelo
H3 -10.0-D H3 -15.0-D
Cable (cobre)
Micro-interruptor
Crimpadora
EPS (aislado)
EPS (aislado)
EPS (aislado)
Juego de llaves de vaso (hexagonal)
Herramienta crimpadora de
terminales multifunción (RJ45)
Cinta métrica
Nivel de burbuja
c) Introduzca el tornillo de expansión en los
agujeros, utilice un martillo de goma para
golpear el tornillo de expansión en la pared.
Perno de expansión
Tornillos de rosca,
Martillo
c)
f ) Utilice la llave hexagonal interior para
apretar el tornillo hexagonal interior del lado
derecho del inversor.
f)
Llave hexagonal interior
f )
(Par: 1,2 ±0,1 Nm)
Interruptor principal/RCD
Red
Barra E
Caja de distribución
Cargas
Barra N para cargas
2 x10 Tapa impermeable
Cable y micro-interruptor recomendado para EPS (aislado)
H3 - 5.0-D H3 -10.0-D H3 -15.0-D
Alicates de punta
Nota: por favor,
presione el terminal
europeo en un cuadrado
de 3,3 x 3,3 mm.
Destornillador
dinamométrico
(Par: 0,7 ±0,1N·m)
Llave hexagonal
(Par: 1,2 +-0,2 Nm)
