Ditalia Móveis BB-308 DIT Instrucciones De Montaje

Manual de Montagem
Assembly Manual / Manual Asamblea
www.ditalia.com.br
BB-308 DIT#
Roupeiro/
Wardrobe/
Armario
Notas especiais:
01 - Examine completamente todas as peças do móvel antes de iniciar o trabalho.
02 - Recomenda-se montar o móvel conforme este manual de montagem, em caso de dúvida contate a empresa.
03 - É de responsabilidade do montador seguir as instruções do Manual de Montagem, que são fundamentais para garantir a
estrutura do móvel.
Special Notes:
01 - Examine carefully all parts of the furniture before starting the work.
02 -
It is recommended to assemble the furniture as this assembly manual, if in doubt contact the company.
03 – The assembler has the responsibility of following the instructions of the Assembly Manual, which are essential to insure
the furniture structure.
Notas Especiales:
01 - Examinar a fondo todas las piezas de los muebles antes de comenzar el trabajo.
02 -
Se recomienda montar el mueble como este manual de montaje, en caso de duda póngase en contacto con la empresa
03 - Es responsabilidad del instalador de seguir las instrucciones del Manual de la Asamblea, que son esenciales para
asegurar la estructura del móvil.
Aviso:
Para mais informações consulte o site da empresa, através do link: www.ditalia.com.br
For more information see the company's website at the following link: www.ditalia.com.br
Para obtener más información, consulte el sitio web de la compañía en el siguiente enlace: www.ditalia.com.br
Ferramentas Necessárias
Tools
45 min.
Antes de montar seu móvel, leia cuidadosamente o Manual de Instruções e
o mantenha para futuras consultas. OBRIGADO.
Before assembling your furniture, read the Assembly Instructions carefully, and keep it for future checking. THANKS! Antes de armar
su mueble, lea el Manual de Instrucciones cuidadosamente y consérvelo para futuras referencias. GRACIAS
Ditalia Móveis Industrial Ltda • Estrada RS-444, s/n • KM-26 • Prédio Adm. • Monte Belo do Sul • RS • Brasil • CEP-95718-000 • Fone/Fax (55.54) 2102.5000 • e-mail: assistencia@ditalia.com.br • www.ditalia.com.br
Data: 12/05/2015
/ Herramientas

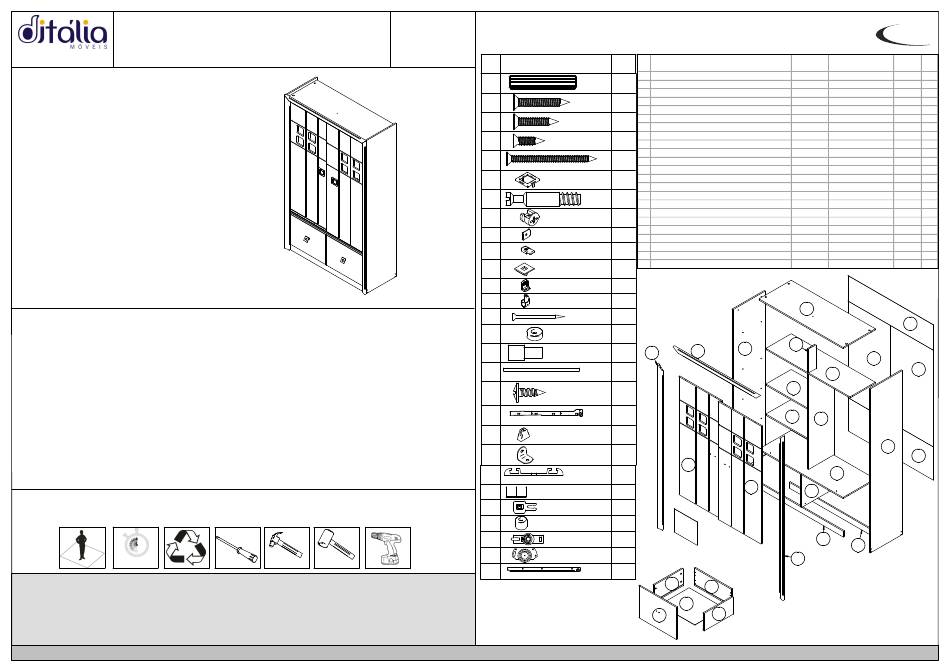

Lista de ferragens
Rev.: 00
/ Lista de materiales
Materials List
Cód.: 1087
Descrição
Item
Description/Descripción
Cavilha
A
Parafuso
B
3,5 x 25
Parafuso
C
3,5 x 20
Parafuso
D
3,5 x 14
E
Parafuso 3,5 x 40
F
Puxador Purus
G
Parafuso
Minifix
Tambor
H
Minifix
Fixador p/
I
costa
J
Fixador do vidro
K
Puxador Degas
L
Suporte 90°
M
Suporte Cabideiro
N
10 x 10
O
Sapata deslizadora
P
Suporte Prateleira
Q
Cabideiro 565x22
R
Parafuso
3,5 x 12
S
Corrediça Lateral
T
Distanciador 45mm Distanciador 45mm
Cantoneira
U
Fixadora 18x18
V
Trilho 1167 Inferior Aluminio
W
Trilho 1167 Superior Plastico
X
Freio Superior
Y
Freio Inferior
Z
Rodizio Superior
AA
Rodizio Inferior
AB
Corrediça Lateral
Lista de peças
Pieces List
Descrição
N°
Quant.
Des cri pti on/Des cri pción
1
La tera l Di rei ta /Ri ght Si de/La tera l Derecha
26
2 La t Ga v/Dra wer Si de/La t Cá jon
6 x 30
3 Cos ta Ga v/Dra wer Ba ck/Revés Cá jon
16
4 Pi l a s tra /Pi l a s ter/Pi l a s tra
5 Frente Ga v/Dra wer Front/Frente Cá jon
6 Mol dura 128/Mouldi ng 128/Mol dura 128
08
7 Mol d. 128 Di r/Moul di ng 128 Ri ght/Mol d. Derecha
8 Mold. 128 Es q/Moul di ng 128 Left/Mol d. Izqui erda
68
9 Di vis ã o Menor/Di vi s i on Les s /Divi s i ón Menor
10 La tera l Es querda /Left Si de/La tera l Izqui erda
06
11 Ta mpo/Top/Ta pa
12 Ta mpo Intermedi a ri o/Top Interm/Ta pa Inte rm
02
13 Di vi s ã o Ma i or/Di vi s i on La rge/Di vi s i ón Menor
14 Roda pe Di a ntei ro/Front Ba s eboa rd/Pi e Fronta l
15 Roda pe Tra s ei ro/Rea r Ba s eboa rd/Pi e Tra s ero
34
16 Pra tel ei ra /Shel f/Es ta nte
17 Fundo Ga v/Dra wer Botton/Fondo Cá jon
34
18 Cos ta Menor/Ba ck Lowes t/Revés Mi nor
19 Cos ta Superi or/Upper Coa s t/Cos ta Sup
20
20 Ba s e/Ba s e/Ba s e
21 Porta Di rei ta /Ri ght Door/Puerta De recha
12
22 Porta Es que rda /Left Door/Puerta Izquierda
23 Cos ta Ma ior/Ba ck La rger/Revés Ma yor
02
13
02
Prego
70
06
10
06
08
08
01
30
04
04
02
22
01
21
01
04
04
2X
04
Vidro
04
04
02
03
17
02
05
2X
01
/ Lista de piezas
Código Dimensão
Material Quant.
code/códi go dimens i on/di mens i ón
101156 1975X448X15 MDP 1
106069 400X210X15 MDP 4
106068 508X210X15 MDP 2
109034 287X100X15 MDP 1
134030 527X386X15 MDP 2
117126 1200X60X22 MDF 1
117127 1976X60X22 MDF 1
117128 1976X60X22 MDF 1
102052 394X448X15 MDP 1
101157 1975X448X15 MDP 1
103096 1168X448X15 MDP 1
103097 1168X352X15 MDP 1
102051 1148X352X15 MDP 1
108042 1168X70X15 MDP 1
108043 1168X70X15 MDP 1
105057 576X352X15 MDP 2
113038 486X408X3 MDF 2
107095 1185X400X3 MDF 1
107096 1185X305X3 MDF 1
104054 1168X448X15 MDP 1
135052 1420X594X15 MDF 1
135053 1420X594X15 MDF 1
107094 1164X593X3 MDF 2
11
19
04
23
23
12
16
16
13
01
18
20
09
14
15
07
