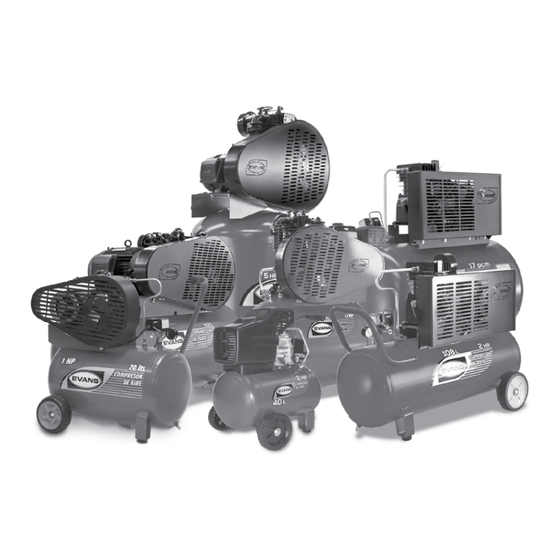

- Página 1 Compresores Lubricados E040, E055, E13V, E150, E170, E230, E460, E920 EC07, EC08, EC17V Cod. 70080207 Ver. 05/19...
-
Página 2: Importante
IMPORTANTE Le agradecemos su preferencia al haber adquirido un producto de la marca EVANS®. Confiamos en seguir teniendo el gusto de servirle en el futuro. EVANS.COM.MX PROPIEDAD EVANS.COM.MX PROPIEDAD EVANS.C Este manual contiene información importante para la instalación, operación y mantenimiento de su equipo. -
Página 3: Conexiones De Tuberia
COMPRESOR ESTA ventilado y libre de vapores de DISEÑADO PARA PERMITIR UN productos inflamables. Si está EVANS.COM.MX PROPIEDAD EVANS.COM.MX PROPIEDAD EVANS.C CORRECTO ENFRIAMIENTO. junto a algún objeto que obstruya EVITE FORRAR EL MOTOR el flujo de aire a través del PROPIEDAD EVANS.COM.MX PROPIEDAD EVANS.COM.MX PROPIED... -
Página 4: Descripción
EVANS.COM.MX PROPIEDAD EVANS.COM.MX PROPIEDAD EVANS.C PROPIEDAD EVANS.COM.MX PROPIEDAD EVANS.COM.MX PROPIED EVANS.COM.MX PROPIEDAD EVANS.COM.MX PROPIEDAD EVANS.C PROPIEDAD EVANS.COM.MX PROPIEDAD EVANS.COM.MX PROPIED EVANS.COM.MX PROPIEDAD EVANS.COM.MX PROPIEDAD EVANS.C PROPIEDAD EVANS.COM.MX PROPIEDAD EVANS.COM.MX PROPIED EVANS.COM.MX PROPIEDAD EVANS.COM.MX PROPIEDAD EVANS.C PROPIEDAD EVANS.COM.MX PROPIEDAD EVANS.COM.MX PROPIED EVANS.COM.MX PROPIEDAD EVANS.COM.MX PROPIEDAD EVANS.C... -
Página 5: Instale Un Interruptor (Termomagnético De Preferencia O De Fusibles)
Instale un interruptor (termomagnético de preferencia o de fusibles) EVANS.COM.MX PROPIEDAD EVANS.COM.MX PROPIEDAD EVANS.C con capacidad de acuerdo a las necesidades de corriente de su motor (amperaje). En motores monofásicos de 3 HP o mayores, y en motores PROPIEDAD EVANS.COM.MX PROPIEDAD EVANS.COM.MX PROPIED... -
Página 6: Calibracion Del Interruptor De Presión
UNA VEZ HECHAS LAS CONEXIONES A LA TOMA, CON MUCHO EVANS.COM.MX PROPIEDAD EVANS.COM.MX PROPIEDAD EVANS.C CUIDADO VERIFIQUE QUE EL VOLTAJE QUE APARECE EN LAS PUNTAS QUE SE CONECTARAN AL COMPRESOR SEA EL PROPIEDAD EVANS.COM.MX PROPIEDAD EVANS.COM.MX PROPIED... -
Página 7: Ajuste Y Calibración Del Dispositivo De Trabajo Continuo
EVANS.COM.MX PROPIEDAD EVANS.COM.MX PROPIEDAD EVANS.C PROPIEDAD EVANS.COM.MX PROPIEDAD EVANS.COM.MX PROPIED EVANS.COM.MX PROPIEDAD EVANS.COM.MX PROPIEDAD EVANS.C PROPIEDAD EVANS.COM.MX PROPIEDAD EVANS.COM.MX PROPIED EVANS.COM.MX PROPIEDAD EVANS.COM.MX PROPIEDAD EVANS.C PROPIEDAD EVANS.COM.MX PROPIEDAD EVANS.COM.MX PROPIED EVANS.COM.MX PROPIEDAD EVANS.COM.MX PROPIEDAD EVANS.C AJUSTE Y CALIBRACIÓN DEL DISPOSITIVO DE TRABAJO CONTINUO PROPIEDAD EVANS.COM.MX PROPIEDAD EVANS.COM.MX PROPIED... -
Página 8: Instalación Eléctrica
INSTALACIÓN ELÉCTRICA ASEGURESE DE HACER TODAS LAS INSTALACIONES SIN EVANS.COM.MX PROPIEDAD EVANS.COM.MX PROPIEDAD EVANS.C VOLTAJE EN LA(S) LINEA(S). LA INSTALACION ELÉCTRICA DEBE SER REALIZADA POR PROPIEDAD EVANS.COM.MX PROPIEDAD EVANS.COM.MX PROPIED UNA PERSONA CALIFICADA CON CONOCIMIENTOS EN ELECTRICIDAD. EVANS.COM.MX PROPIEDAD EVANS.COM.MX PROPIEDAD EVANS.C Deshabilite eléctricamente los botones del arrancador magnético y... -
Página 9: Instalacion Eléctrica Típica De Compresores Monofasicos 2 Hp, 3 Hp Y 5 Hp
EVANS.COM.MX PROPIEDAD EVANS.COM.MX PROPIEDAD EVANS.C PROPIEDAD EVANS.COM.MX PROPIEDAD EVANS.COM.MX PROPIED EVANS.COM.MX PROPIEDAD EVANS.COM.MX PROPIEDAD EVANS.C Instalacion eléctrica PROPIEDAD EVANS.COM.MX PROPIEDAD EVANS.COM.MX PROPIED LINEA DE C.A. típica de compresores 127V o 220V monofasicos 2 hp, 3 hp y 5 hp 1F o 2F EVANS.COM.MX PROPIEDAD EVANS.COM.MX PROPIEDAD EVANS.C... -
Página 10: Instalacion Eléctrica Típica De Compresores Trifasicos
EVANS.COM.MX PROPIEDAD EVANS.COM.MX PROPIEDAD EVANS.C PROPIEDAD EVANS.COM.MX PROPIEDAD EVANS.COM.MX PROPIED EVANS.COM.MX PROPIEDAD EVANS.COM.MX PROPIEDAD EVANS.C PROPIEDAD EVANS.COM.MX PROPIEDAD EVANS.COM.MX PROPIED Instalacion eléctrica típica de compresores LINEA DE C.A. EVANS.COM.MX PROPIEDAD EVANS.COM.MX PROPIEDAD EVANS.C 220V o 440V 3F trifasicos PROPIEDAD EVANS.COM.MX PROPIEDAD EVANS.COM.MX PROPIED... -
Página 11: Modelos De Clavija
MODELOS DE CLAVIJA EL BAJO VOLTAJE PUEDE CAUSAR DAÑO A SU MOTOR, SEA CUIDADOSO. EVANS.COM.MX PROPIEDAD EVANS.COM.MX PROPIEDAD EVANS.C En tamaños pequeños, relativamente, el compresor está equipado con PROPIEDAD EVANS.COM.MX PROPIEDAD EVANS.COM.MX PROPIED un cable de alimentación con clavija provista de espiga de tierra, el cual debe ser conectado a un receptáculo provisto igualmente con conexión... -
Página 12: Todos Los Compresores Se Surten Sin Aceite En La Cabeza Compresora
DE SALIDA DE SU tienen una vida útil de 10 años, COMPRESOR NUNCA DEBE según STPS. EXCEDER EL MAXIMO EVANS.COM.MX PROPIEDAD EVANS.COM.MX PROPIEDAD EVANS.C DE PRESION ACEPTADO POR EL EQUIPO QUE VA A PROPIEDAD EVANS.COM.MX PROPIEDAD EVANS.COM.MX PROPIED UTILIZAR (HERRAMIENTA... -
Página 13: Capacidad De Aceite
COMPRESOR LITROS ONZAS lubricados con aceite. E040 0.17 Por lo tanto, el aire EVANS.COM.MX PROPIEDAD EVANS.COM.MX PROPIEDAD EVANS.C comprimido producido E055 0.17 no puede ser utilizado PROPIEDAD EVANS.COM.MX PROPIEDAD EVANS.COM.MX PROPIED E13V 10.1 como aire para respirar E150 0.49... -
Página 14: Cambie El Aceite Cada
HORAS SI UTILIZA ACEITE LESIONES. NUNCA DIRIJA MINERAL, CADA 1500 - 2000 EL FLUJO DE AIRE HACIA HORAS SI UTILIZA ACEITE EVANS.COM.MX PROPIEDAD EVANS.COM.MX PROPIEDAD EVANS.C PERSONAS O ANIMALES. SINTETICO, O CÁMBIELO UTILICE PROTECCION PARA CUANDO ESTÉ SUCIO. PROPIEDAD EVANS.COM.MX PROPIEDAD EVANS.COM.MX PROPIED LOS OJOS. - Página 15 (si su motor no está todas las aberturas para evitar acoplado directamente) estén en la entrada de insectos y otros EVANS.COM.MX PROPIEDAD EVANS.COM.MX PROPIEDAD EVANS.C buen estado y adecuadamente animales. tensas. Verifique que estén Cubra el compresor con un PROPIEDAD EVANS.COM.MX PROPIEDAD EVANS.COM.MX PROPIED...
-
Página 16: Compresores Lubricados De 2 Etapas Especificaciones Tecnicas
ESPECIFICACIONES TECNICAS COMPRESOR E040 E055 E13V E150 E170 EC07 EC08 EC17V EVANS.COM.MX PROPIEDAD EVANS.COM.MX PROPIEDAD EVANS.C Material del cuerpo Hierro gris Aluminio PROPIEDAD EVANS.COM.MX PROPIEDAD EVANS.COM.MX PROPIED No. De Etapas No. De Cilindros EVANS.COM.MX PROPIEDAD EVANS.COM.MX PROPIEDAD EVANS.C Desplazamiento 5.5 PCM... -
Página 17: Falla Presentada
ESCAPE EN VALVULA DE SEGURIDAD DE LA CABEZA (CE230 / CE460) O EN MANIFOLD DEL INTERRUPTOR DE PRESION Apriete los tornillos del volante, de la polea EVANS.COM.MX PROPIEDAD EVANS.COM.MX PROPIEDAD EVANS.C Volante o polea floja. motriz cuidando que esté bien alineado. -
Página 18: Calentamiento Excesivo De La Cabeza
Verifique que el voltaje sea el adecuado y/o Arrancador termomagnético protegido. fase caída. Apriete los tornillos del volante, de la polea EVANS.COM.MX PROPIEDAD EVANS.COM.MX PROPIEDAD EVANS.C Volante o polea floja. motriz cuidando que esté bien alineado. Verifique y cerciórese del buen estado y Cable de extensión inadecuado. - Página 19 EVANS.COM.MX PROPIEDAD EVANS.COM.MX PROPIEDAD EVANS.C PROPIEDAD EVANS.COM.MX PROPIEDAD EVANS.COM.MX PROPIED EVANS.COM.MX PROPIEDAD EVANS.COM.MX PROPIEDAD EVANS.C PROPIEDAD EVANS.COM.MX PROPIEDAD EVANS.COM.MX PROPIED EVANS.COM.MX PROPIEDAD EVANS.COM.MX PROPIEDAD EVANS.C PROPIEDAD EVANS.COM.MX PROPIEDAD EVANS.COM.MX PROPIED EVANS.COM.MX PROPIEDAD EVANS.COM.MX PROPIEDAD EVANS.C PROPIEDAD EVANS.COM.MX PROPIEDAD EVANS.COM.MX PROPIED EVANS.COM.MX PROPIEDAD EVANS.COM.MX PROPIEDAD EVANS.C...
-
Página 20: Sucursales Nacionales
