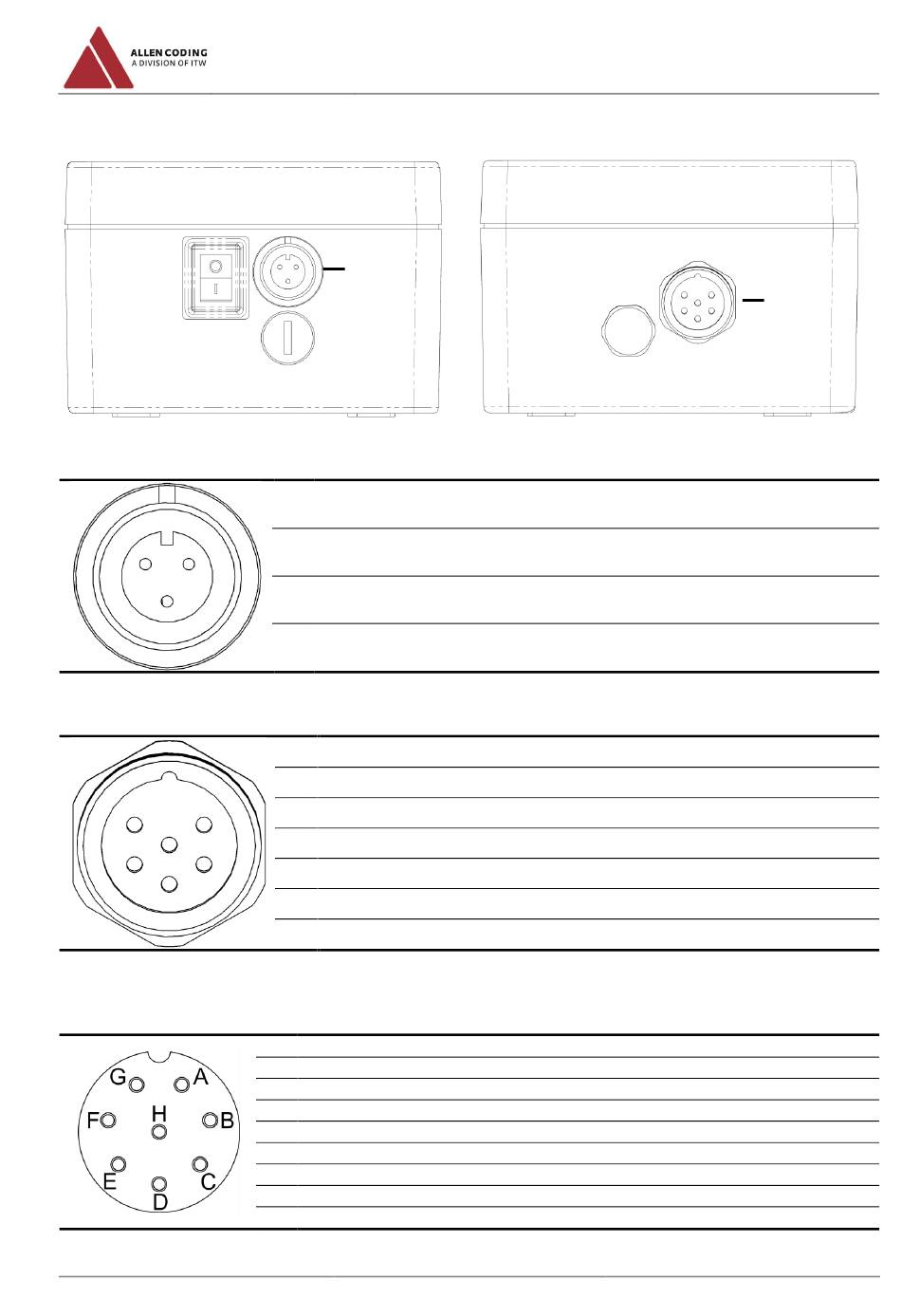

Fuente de alimentación
1. Conexión a la alimentación (clavija de 3 polos)
1
2
3
2. Conexión Alimentación Impresora
6
1
5
4
2
3
Codificador (Conector redondo 8 polos)
NGT-Serie
M00601106ES0214
Pin
Descripción/Función
1
L (Fase)
2
N (Conductor neutral)
3
PE (conductor de tierra)
Pin
Descripción/Función
1
24V
2
GND (24V)
3
Voltaje de cinta 24,5V
4
GND (Voltaje de cinta)
5
Voltaje del motor 34V
6
GND (voltaje de motor)
Pin
Descripción/Función
A
VCC (5V - 24V)
B
GND (VCC)
C
Señal B (puenteado con pin E) (5V - 24V)
D
sin asignar
E
Señal B (puenteado con pin C) (5V – 24V)
F
sin asignar
G
sin asignar
H
sin asignar
