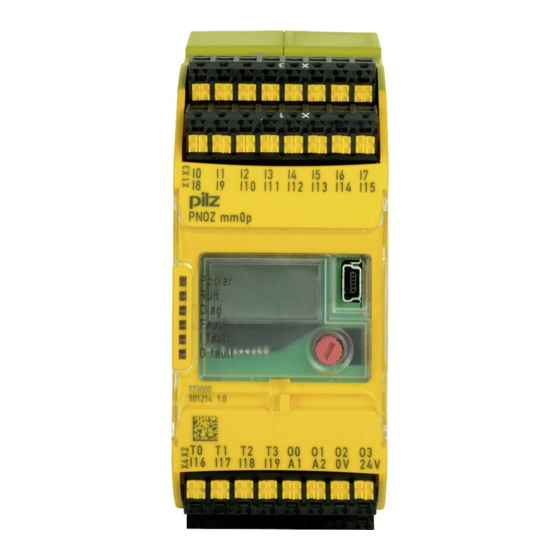

PNOZ mm0p
}
Controles compactos seguros configurables PNOZmulti Mini
Manual de instrucciones-1001274-ES-06

Publicidad

Tabla de contenido
loading

Resumen de contenidos para Pilz PNOZ mm0p

  • Página 1 PNOZ mm0p Controles compactos seguros configurables PNOZmulti Mini Manual de instrucciones-1001274-ES-06...
  • Página 2 Se garantiza que todas las personas sin excep- ción reciben un trato no discriminatorio e igualitario. Pilz GmbH & Co. KG se reserva todos los derechos sobre este documento. Los usuarios están autorizados a hacer copias para uso interno. Se aceptan indicaciones y sugerencias que permitan mejorar esta documentación.
  • Página 3: Tabla De Contenido

    Puesta en marcha del sistema de seguridad PNOZmulti ............6.2.3.1 Cargar proyecto desde chip card....................21 6.2.3.2 Cargar proyecto a través del interface USB ................21 6.2.4 Conexión........................... Ejemplo de conexión ........................ Funcionamiento ........................Indicadores LED ........................Manual de instrucciones PNOZ mm0p 1001274-ES-06...
  • Página 4 Carga capacitiva máxima C (μF) con corriente de carga I (A) en las salidas por semiconduc- tor.............................. Máxima corriente total admitida de las salidas por semiconductor .......... Datos de pedido ........................Declaración CE de conformidad ..................UKCA-Declaration of Conformity ..................Manual de instrucciones PNOZ mm0p 1001274-ES-06...
  • Página 5: Introducción

    Introducción Validez de la documentación La documentación es válida para el producto PNOZ mm0p. Será válida hasta la publica- ción de una versión más actual. En estas instrucciones de uso se explica el funcionamiento y el manejo y se describe el montaje y la conexión del producto.
  • Página 6 Introducción INFORMACIÓN Proporciona consejos prácticos e información sobre particularidades. Manual de instrucciones PNOZ mm0p 1001274-ES-06...
  • Página 7: Vista General

    Dispositivo basePNOZ mm0p Clavija de terminación derecha: (amarilla) Clavija de terminación izquierda: (amarilla/negra) Características del dispositivo Utilización del producto PNOZ mm0p: Dispositivo base del sistema de control configurable PNOZmulti El producto tiene las características siguientes: Configurable en el PNOZmulti Configurator...
  • Página 8: Chip Card

    Se necesita una chip card para utilizar el producto. Existen chip cards con 8 kbyte y 32 kbyte de memoria. Para proyectos grandes recomen- damos usar la chip card con memoria de 32 kbytes (véase el capítulo "Accesorios" del Ca- tálogo Técnico). Manual de instrucciones PNOZ mm0p 1001274-ES-06...
  • Página 9: Vista Frontal

    T0M20 ... T3M23 salidas por semiconductor O0 ... O3 entradas/salidas configurables IM0 – IM3 entradas I4 ... I7 entradas/salidas configurables IM16 – IM19 conexiones de alimentación LED: DIAG FAULT I FAULT O FAULT Manual de instrucciones PNOZ mm0p 1001274-ES-06...
  • Página 10: Seguridad

    PNOZmulti Configurator compatibles con este producto. Normas de seguridad 3.3.1 Consideraciones de seguridad Antes de utilizar un dispositivo se precisa una evaluación de riesgos según la Directiva de máquinas. Manual de instrucciones PNOZ mm0p | 10 1001274-ES-06...
  • Página 11: Cualificación Del Personal

    Para la puesta fuera de servicio, respetar la legislación local en materia de eliminación de aparatos electrónicos (p. ej., ley alemana de aparatos eléctricos y electrónicos). Manual de instrucciones PNOZ mm0p | 11 1001274-ES-06...
  • Página 12: Para Su Seguridad

    Asegurar que los consumidores inductivos tengan todos un conexionado de protección suficiente. No abrir la carcasa ni realizar modificaciones por cuenta propia. Durante los trabajos de mantenimiento (p. ej. al cambiar los contactores) hay que desco- nectar siempre la tensión de alimentación. Manual de instrucciones PNOZ mm0p | 12 1001274-ES-06...
  • Página 13: Descripción De Funciones

    Los mensajes de estado y error indicados por los LED se guardan en una pila de errores. La pila de errores puede visualizarse en el display o leerse en el PNOZmulti Configurator a través del interface USB. Manual de instrucciones PNOZ mm0p | 13 1001274-ES-06...
  • Página 14: Diagrama De Bloques

    Diagrama de bloques T0M20 T1M21 T2M22 T3M23 O0 O1 24 V 0 V A1 A2 24 V 0 V Configurable output Power Configurable Input input/output I12 I13 I14 I15 IM3 IM16 IM17 IM18 IM19 Manual de instrucciones PNOZ mm0p | 14 1001274-ES-06...
  • Página 15: Montaje

    La temperatura ambiente del producto dentro del armario de distribución no debe ser ma- yor que lo especificado en los datos técnicos. Si es preciso, deberá instalarse un sistema de climatización. Manual de instrucciones PNOZ mm0p | 15 1001274-ES-06...
  • Página 16: Dimensiones

    (1.181") IM0 IM1 IM2 PNOZ mm0.1p 20 mm 20 mm (0.787") (0.787") IM16 IM17 IM18 IM19 24 V 30 mm (1.181") Dimensiones *con bornes de resorte 98 (3.86") * 100 (3,94") (1.77") Manual de instrucciones PNOZ mm0p | 16 1001274-ES-06...
  • Página 17: Montaje Del Dispositivo Base Sin Módulos De Ampliación

    Desenchufar la clavija de terminación del lateral del dispositivo base y del módulo de am- pliación. Conectar el dispositivo base y el módulo de ampliación mediante el puente conector su- ministrado antes de montar los dispositivos en la guía normalizada. Manual de instrucciones PNOZ mm0p | 17 1001274-ES-06...
  • Página 18 Clavija de terminación Puente conector Clavija de terminación Izquierda Derecha ATENCIÓN Enchufar solamente el dispositivo base y los módulos de ampliación cuan- do se encuentren libres de tensión. Manual de instrucciones PNOZ mm0p | 18 1001274-ES-06...
  • Página 19: Puesta En Marcha

    Debe comprobarse el funcionamiento correcto de los dispositivos de seguri- – después de cambiar la chip card – después de transferir un proyecto – cuando se haya borrado el proyecto de la memoria del dispositivo base (menú "Reset Project") Manual de instrucciones PNOZ mm0p | 19 1001274-ES-06...
  • Página 20: Uso De La Chip Card

    – Borne 24 V: + 24 V DC – Borne 0 V: 0 V Tenga en cuenta: las salidas por semiconductor deben llevar tensión de alimentación en todo momento, incluso cuando no se utilicen. Manual de instrucciones PNOZ mm0p | 20 1001274-ES-06...
  • Página 21: Cargar Proyecto Desde Chip Card

    Debe estar siempre aplicada aun- que las salidas por semiconductor no se utilicen Circuito de entrada Monocanal Bicanal Parada de emergencia Sin detección de derivación Parada de emergencia Con detección de derivación T1M21 T0M20 T0M20 Manual de instrucciones PNOZ mm0p | 21 1001274-ES-06...
  • Página 22 Tenga en cuenta que, si se produce un error en el circuito de rea- limentación, el sistema de seguridad conmuta a estado seguro y se desconectan todas las salidas. Circuito de realimentación Salida redundante Contactos de contactores exter- O0 (O2) O1 (O3) Manual de instrucciones PNOZ mm0p | 22 1001274-ES-06...
  • Página 23: Ejemplo De Conexión

    Puesta en marcha Ejemplo de conexión Parada de emergencia bicanal y conexionado de puerta protectora, rearme supervisado (IM18), circuito de realimentación (IM16) Manual de instrucciones PNOZ mm0p | 23 1001274-ES-06...
  • Página 24: Funcionamiento

    Error externo en las entradas del dispositivo base; el error no conduce al estado seguro, p. ej. parcialmente accionado Error externo en las salidas del dispositivo base; el error no conduce al estado seguro, por ejemplo, entrada de realimen- tación defectuosa Manual de instrucciones PNOZ mm0p | 24 1001274-ES-06...
  • Página 25: Indicaciones Del Display

    Línea 3-4: longitud de cable (aparece solo con dispositi- configurada (100 m/1000 m) vos que llevan un interface integrado para la conexión de dos dispositivos base) Manual de instrucciones PNOZ mm0p | 25 1001274-ES-06...
  • Página 26 Eliminar el proyecto de la RESET PROJECT? memoria del dispositivo ba- Eliminar proyecto EXIT MENU? Salir del menú EXIT MENU? Salir del menú Pulsando o girando el mando se conmuta entre los niveles de menú. Manual de instrucciones PNOZ mm0p | 26 1001274-ES-06...
  • Página 27: Mando Giratorio

    – Empujar el mando hacia abajo (2) mientras se aprieta el cerrojo 7.2.1.3 Girar y pulsar el mando giratorio Los ajustes se realizan accionando el mando giratorio: Pulsar mando giratorio Confirmar selección/ajuste Cambiar en menú Girar mando giratorio Seleccionar nivel de menú Manual de instrucciones PNOZ mm0p | 27 1001274-ES-06...
  • Página 28: Conmutar Entre Niveles De Menú

    Después de solucionar la causa, hay que reiniciar el dispositivo. Procedimiento para reiniciar el dispositivo: Pulse durante 3 a 8 segundos el mando giratorio para reiniciar el dispositivo. Manual de instrucciones PNOZ mm0p | 28 1001274-ES-06...
  • Página 29: Pila De Errores En El Display Lc

    La pila de errores se puede leer en el El PNOZmulti Configurator o visualizarse en el dis- play LC. La pila de errores sirve de ayuda a la asistencia técnica de Pilz a la hora de diag- nosticar errores. La pila puede almacenar hasta 64 mensajes de estado y error.
  • Página 30 Funcionamiento INFORMACIÓN Pulse el mando giratorio para salir de la pila de errores. Procedimiento para leer la pila de errores mediante el PNOZmulti Configurator: Véase la ayuda online del PNOZmulti Configurator Manual de instrucciones PNOZ mm0p | 30 1001274-ES-06...
  • Página 31: Datos Técnicos

    Tensión con "1" UB - 2 V con 0,1 A Entradas Cantidad Nivel de señal en "0" -3 - +5 V DC Nivel de señal en "1" 15 - 30 V DC Manual de instrucciones PNOZ mm0p | 31 1001274-ES-06...
  • Página 32 EN 60068-2-1/-2 Rango de temperatura -25 - 70 °C Resistencia a la humedad según normativa EN 60068-2-30, EN 60068-2-78 Humedad 93% H. R. con 40 °C Condensación en funcionamiento no permitido Manual de instrucciones PNOZ mm0p | 32 1001274-ES-06...
  • Página 33 0,25 - 2,5 mm², 24 - 12 AWG 2 conductores con la misma sección, flexibles, sin terminal o con terminal TWIN 0,2 - 1,5 mm², 24 - 16 AWG Par de apriete para bornes de tornillo 0,5 Nm Manual de instrucciones PNOZ mm0p | 33 1001274-ES-06...
  • Página 34: Características Técnicas De Seguridad

    PL d Cat. 3 SIL CL 2 1,86E-09 SIL 2 9,62E-05 Entradas barrera fo- toeléctrica de seguri- dad mo- nocanal sincroni- zada PL e Cat. 4 SIL CL 3 3,95E-10 SIL 3 3,49E-05 Manual de instrucciones PNOZ mm0p | 34 1001274-ES-06...
  • Página 35 Los valores SIL/PL de una función de seguridad no son idénticos a los va- lores SIL/PL de los dispositivos utilizados y pueden diferir de estos. Reco- mendamos la herramienta de software PAScal para calcular los valores SIL/PL de la función de seguridad. Manual de instrucciones PNOZ mm0p | 35 1001274-ES-06...
  • Página 36: Datos Complementarios

    I [A] Máxima corriente total admitida de las salidas por semiconductor [mA] : corriente total de las salidas por semiconductor configurables (salidas auxiliares) : Corriente total: salidas por semiconductor (salidas de seguridad) Manual de instrucciones PNOZ mm0p | 36 1001274-ES-06...
  • Página 37: Datos De Pedido

    1 juego de bornes de tornillo 750 008 minals Cable Tipo de producto Características N.º pedido PSSu A USB-CAB03 Cable Mini-USB, 3 m 312 992 PSSu A USB-CAB05 Cable Mini-USB, 5 m 312 993 Manual de instrucciones PNOZ mm0p | 37 1001274-ES-06...
  • Página 38: Declaración Ce De Conformidad

    Estos productos cumplen los requisitos de la Directiva de Máquinas 2006/42/CE del Parla- mento Europeo y del Consejo. La declaración CE de conformidad completa puede consul- tarse en la página web www.pilz.com/downloads. Representante: Norbert Fröhlich, Pilz GmbH & Co. KG, Felix-Wankel-Str. 2, 73760 Ostfil- dern, Alemania Manual de instrucciones PNOZ mm0p...
  • Página 39: Ukca-Declaration Of Conformity

    2008. The complete UKCA Declaration of Conformity is available on the Internet at www.pilz.com/ support/downloads. Representative: Pilz Automation Technology, Pilz House, Little Colliers Field, Corby, Northamptonshire, NN18 8TJ United Kingdom, eMail: mail@pilz.co.uk Manual de instrucciones PNOZ mm0p | 39...
  • Página 40 Estamos representados internacionalmente. Para más información, visite nuestra Homepage www.pilz.com o póngase en contacto con nuestra sede central. Casa matriz: Pilz GmbH & Co. KG, Felix-Wankel-Straße 2, 73760 Ostfildern, Alemania Teléfono: +49 711 3409-0, Fax: +49 711 3409-133, Correo-e: info@pilz.com, Internet: www.pilz.com...
