Capítulo 2 – Instalación y Configuración

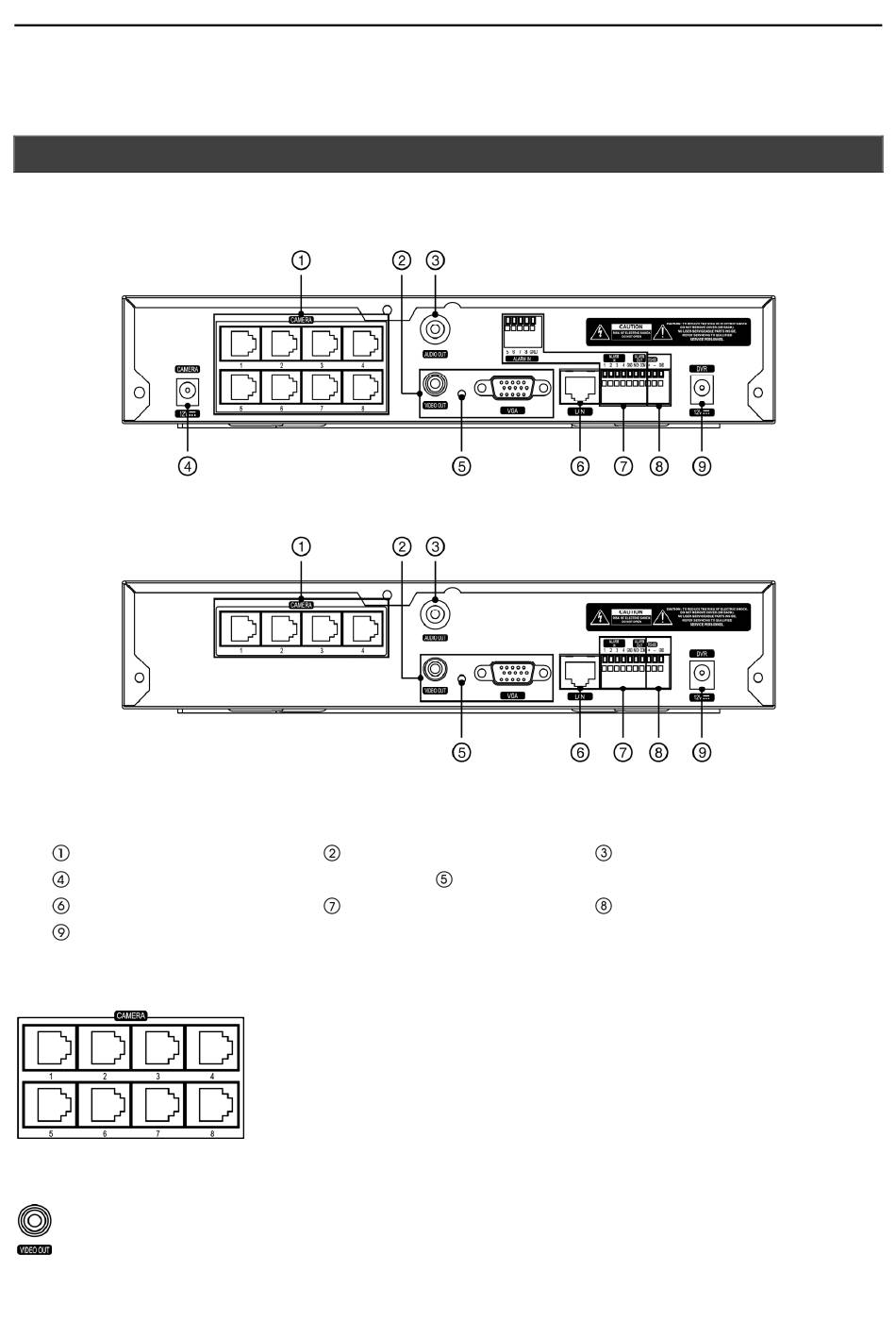

CONECTORES DEL PANEL TRASERO

No es necesaria ninguna herramienta especial para la instalación de la DVR. Réfierase a los manuales de instalación
de los otros componentes de su sistema. Su DVR debe ser completamente instalada antes de seguir los pasos siguientes.
Entrada de Vídeo
Conector de Alimentación de la Cámara
Puerto de Red
Conector de Alimentación de la DVR
Conexión de la Entrada de Vídeo
Conexión del Monitor
Si usted prefiere utilizar un monitor de CCTV estándar, conéctelo al conector Video Out (Salida de
Vídeo) utilizando el conector RCA.
Modelo de 8 canales
Modelo de 4 canales
Salida de Vídeo
Entrada/Salida de Alarma
Conecte los cables RJ-12 de las cámaras de vigilancia a los conectores modulares
RJ-12.
Grabadora de Video Digital de 4 y 8 canales
Salida de Audio
Botón de Reiniciación para los Ajustes de Fábrica
Puerto RS-485
3
