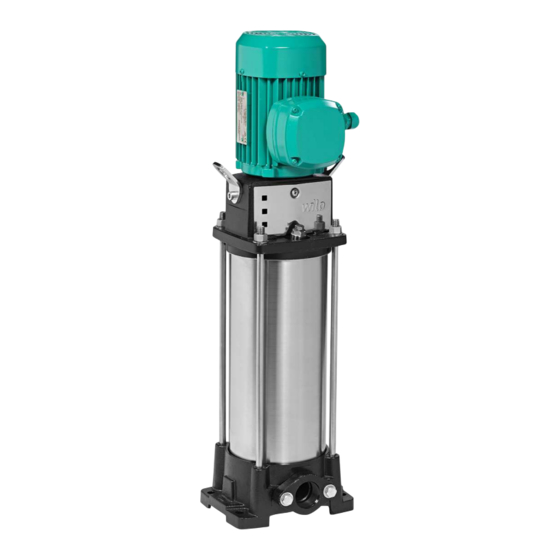

- Página 1 Pioneering for You Wilo-Helix V, FIRST V, 2.0-VE 2-4-6-10-16 es Instrucciones de instalación y funcionamiento · 4143727 • Ed.11/02/2022...
- Página 3 Fig. 1...
- Página 4 Fig. 2...
- Página 5 Fig. 3 Fig. 4 (mm) Type Helix V(F), PN16 100 212 180 162 160 50 D32 75 2xM10 4xØ13 2.0-VE 2... Helix V(F), PN16 100 212 180 162 160 50 D32 75 2xM10 4xØ13 2.0-VE 4… MOT. 230-400V (220-380V/240-415V) Helix V(F), 2xM10 4xØ13...
- Página 6 Fig. 5 Fig. 6 MOT. 230-400V (220-380V/240-415V) ≤4 KW HIGH VOLTAGE 3x400V 3x230V (3x380V/3x415V) (3x220V/3x240V) VOLTAGE MOT. 400V (380V∆/415V∆) >4 KW 3x400V 3x400V (3x380V/3x415V) (3x380V/3x415V) Fig. 7...
- Página 7 Español ......................
-
Página 8: Tabla De Contenido
Funcionamiento con convertidor de frecuencia............................ 17 8 Puesta en marcha.................................. 17 Llenado y purga del sistema .................................. 17 Puesta en marcha...................................... 18 9 Mantenimiento.................................. 19 10 Averías, causas y solución .............................. 19 11 Repuestos .................................... 20 12 Eliminación .................................... 20 WILO SE 02/2022... -
Página 9: Generalidades
ATENCIÓN Hay riesgo de que se dañe el producto. Se utiliza el término «Atención» cuando exis- te un riesgo para el producto si el usuario no sigue los procedimientos. Instrucciones de instalación y funcionamiento Wilo-Helix V, FIRST V, 2.0-VE 2-4-6-10-16... -
Página 10: Cualificación Del Personal
Modificaciones del material y la Las modificaciones del material y la utilización de repuestos no autorizados ponen en utilización de repuestos no autori- peligro al personal/el producto, y las declaraciones de seguridad del fabricante pierden zados su vigencia. WILO SE 02/2022... -
Página 11: Modos De Utilización No Permitidos
2 = Acero inoxidable de la carcasa de la bomba 1.4404 (AISI 316L) + Conjunto hidráulico 1.4404 (AISI 316L) 5 = Carcasa de la bomba de fundición EN-GJL-250 (recubrimiento de serie) + Conjunto hidráulico 1.4307 (AISI 304) Instrucciones de instalación y funcionamiento Wilo-Helix V, FIRST V, 2.0-VE 2-4-6-10-16... -
Página 12: Tabla De Datos
<90 %, sin formación de condensados Altitud <1000 m (>1000 m bajo consulta) Altura de aspiración máxima Conforme a la altura neta positiva en la aspiración (NPSH) de la bomba Nivel de presión acústica dB(A) 0/+3 dB(A) Potencia (kW) 0,37 0,55 0,75 18,5 WILO SE 02/2022... -
Página 13: Suministro
Bancada con amortiguadores para bombas de hasta 5,5 kW 4157154 Se recomienda el uso de accesorios nuevos. Para obtener la lista completa de accesorios, póngase en contacto con la oficina de ventas de Wilo. Instrucciones de instalación y funcionamiento Wilo-Helix V, FIRST V, 2.0-VE 2-4-6-10-16... -
Página 14: Descripción Y Función
Debe cumplirse la normativa vigente de prevención de accidentes. ADVERTENCIA Peligro de descarga eléctrica Deben evitarse los peligros provocados por tensión eléctrica. Puesta en marcha Desembale la bomba y deseche el embalaje de forma respetuosa con el medioambiente. WILO SE 02/2022... -
Página 15: Instalación
Compruebe las fijaciones de la bomba, sobre todo en el caso de las bombas más altas cuyo centro de gravedad pueda suponer un peligro durante la manipulación de la misma. Instrucciones de instalación y funcionamiento Wilo-Helix V, FIRST V, 2.0-VE 2-4-6-10-16... -
Página 16: Conexión De Tubería
(ta- maño de la linterna FF: consulte la descripción del producto) incluidos junto con la bomba. Compruebe la potencia del motor y sus dimensiones en el catálogo de Wilo. AVISO En función de las características del fluido, la potencia del motor puede variar. -
Página 17: Conexión Eléctrica
Abra lentamente la válvula de seguridad del lado de aspiración (2). ƒ Vuelva a apretar el tornillo de purga cuando salga aire por el tornillo de purga y flu- ya el líquido bombeado (6a). Instrucciones de instalación y funcionamiento Wilo-Helix V, FIRST V, 2.0-VE 2-4-6-10-16... -
Página 18: Puesta En Marcha
Abra por completo la válvula de seguridad del lado de impulsión (3). ƒ Cierre el tapón de purga (5a). Puesta en marcha ATENCIÓN Peligro de daños en la bomba No puede utilizarse la bomba con caudal cero (válvula de descarga cerrada). WILO SE 02/2022... -
Página 19: Mantenimiento
Deben evitarse los peligros provocados por tensión eléctrica. Los trabajos eléctricos deberán realizarse después de que la fuente de alimentación se haya desconectado y protegido contra puestas en marcha no autorizadas. Instrucciones de instalación y funcionamiento Wilo-Helix V, FIRST V, 2.0-VE 2-4-6-10-16... -
Página 20: Repuestos
El cierre mecánico está da- Sustituya el cierre mecánico ñado Si el fallo no se soluciona, póngase en contacto con el servicio técnico de Wilo. Repuestos Todos los repuestos se deben pedir directamente a través del servicio técnico de Wilo. - Página 21 Encontrará más información sobre el reciclaje en www.wilo-recycling.com. Sujeto a cambios sin previo aviso. Instrucciones de instalación y funcionamiento Wilo-Helix V, FIRST V, 2.0-VE 2-4-6-10-16...
- Página 24 Local contact at www.wilo.com/contact WILO SE Wilopark 1 44263 Dortmund Germany T +49 (0)231 4102-0 F +49 (0)231 4102-7363 wilo@wilo.com Pioneering for You www.wilo.com...
