BA01484D/23/ES/05.22-00
71584262
2022-08-01
Válido desde versión
01.06.zz (Firmware del equipo)
Products
Manual de instrucciones

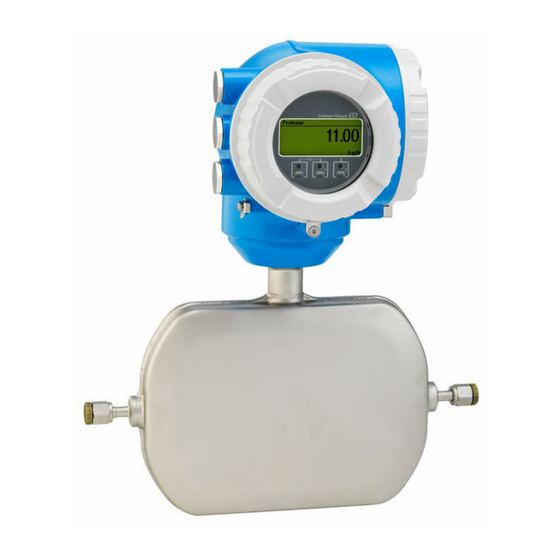

Proline Promass E 300
Caudalímetro Coriolis
HART
Solutions
Services

Publicidad

Tabla de contenido
loading

Manuales relacionados para Endress+Hauser Proline Promass E 300

Resumen de contenidos para Endress+Hauser Proline Promass E 300

  • Página 1 Products Solutions Services BA01484D/23/ES/05.22-00 71584262 2022-08-01 Válido desde versión 01.06.zz (Firmware del equipo) Manual de instrucciones Proline Promass E 300 Caudalímetro Coriolis HART...
  • Página 2 • El fabricante se reserva el derecho de modificar los datos técnicos sin previo aviso. El centro Endress+Hauser que le atiende habitualmente le proporcionará las últimas informaciones novedosas y actualizaciones del presente manual de instrucciones.

  • Página 3: Tabla De Contenido

    Proline Promass E 300 HART Índice de contenidos Índice de contenidos 5.2.3 Transporte con una horquilla Sobre este documento ....6 elevadora ..... 21 Finalidad del documento .
  • Página 4 Índice de contenidos Proline Promass E 300 HART 8.3.8 Llamada del texto de ayuda ..57 10.4.10 Configuración de la salida de pulsos 8.3.9 Modificación de parámetros ..58 doble .
  • Página 5 13.2 Equipos de medición y ensayo ... 13.3 Servicios de Endress+Hauser ... . 195 Reparación ..... . 196 14.1 Información general .

  • Página 6: Sobre Este Documento

    Sobre este documento Proline Promass E 300 HART Sobre este documento Finalidad del documento El presente manual de instrucciones contiene toda la información que se necesita durante las distintas fases del ciclo de vida del equipo: desde la identificación del producto, la recepción de material y su almacenamiento, hasta la instalación, la conexión, la...

  • Página 7: Símbolos De Herramientas

    Proline Promass E 300 HART Sobre este documento Símbolo Significado El diodo emisor de luz está encendido. El diodo emisor de luz está parpadeando. 1.2.4 Símbolos de herramientas Símbolo Significado Destornillador de hoja plana Llave Allen Llave fija para tuercas 1.2.5...

  • Página 8: Documentación

    • W@M Device Viewer (www.endress.com/deviceviewer): Introduzca el número de serie que figura en la placa de identificación • Endress+Hauser Operations App: Introduzca el número de serie que figura en la placa de identificación o escanee el código matricial de la placa de identificación 1.3.1...

  • Página 9: Instrucciones De Seguridad

    Proline Promass E 300 HART Instrucciones de seguridad Instrucciones de seguridad Requisitos que debe cumplir el personal El personal para las tareas de instalación, puesta en marcha, diagnósticos y mantenimiento debe cumplir los siguientes requisitos: ‣ El personal especializado cualificado y formado debe disponer de la cualificación correspondiente para esta función y tarea específicas.

  • Página 10: Seguridad En El Lugar De Trabajo

    Verificación en casos límite: ‣ En los casos de que el fluido sea especial o un producto de limpieza, Endress+Hauser proporcionará gustosamente asistencia en la verificación de la resistencia a la corrosión de los materiales en contacto con el fluido, pero no proporcionará ninguna garantía ni asumirá...

  • Página 11: Seguridad Del Producto

    Reino Unido (instrumentos reglamentarios). Estas se enumeran en la declaración UKCA de conformidad, junto con las especificaciones designadas. Si se selecciona la opción de pedido correspondiente a la marca UKCA, Endress+Hauser identifica el equipo con la marca UKCA para confirmar que ha superado satisfactoriamente las evaluaciones y pruebas pertinentes.

  • Página 12: Protección Del Acceso Mediante Protección Contra Escritura Por Hardware

    Instrucciones de seguridad Proline Promass E 300 HART Función/interfaz Ajuste de fábrica Recomendación Protección contra escritura mediante Sin habilitar Seguimiento individualizado conforme al interruptor de protección contra escritura análisis de riesgos por hardware →  12 Código de acceso Sin habilitar Asigne un código de acceso personalizado...

  • Página 13: Acceso Mediante Servidor Web

    Proline Promass E 300 HART Instrucciones de seguridad Frase de acceso WLAN: Operación como punto de acceso a WLAN La conexión entre una unidad operativa (por ejemplo ordenador portátil o tableta) y el equipo mediante la interfaz WLAN (→  68), que puede solicitarse como opción extra, está...

  • Página 14: Acceso Mediante Interfaz De Servicio (Cdi-Rj45)

    Instrucciones de seguridad Proline Promass E 300 HART 2.7.5 Acceso mediante interfaz de servicio (CDI-RJ45) El equipo se puede conectar a una red mediante la interfaz de servicio (CDI-RJ45). Las funciones específicas de equipo garantizan la operación segura del equipo en una red.

  • Página 15: Descripción Del Producto

    Proline Promass E 300 HART Descripción del producto Descripción del producto El equipo comprende un transmisor y un sensor. El equipo está disponible en una versión compacta: El transmisor y el sensor forman una sola unidad mecánica. Diseño del producto...

  • Página 16: Recepción De Material E Identificación Del Producto

    • Introduzca los números de serie de las placas de identificación en el Device Viewer (www.endress.com/deviceviewer): Se muestra toda la información relativa al equipo. • Introduzca los números de serie de las placas de identificación en la Endress+Hauser Operations App o bien escanee el código DataMatrix de la placa de identificación con la Endress+Hauser Operations App: Se muestra toda la información relativa al equipo.

  • Página 17: Placa De Identificación Del Transmisor

    • El Device Viewer: Introduzca el número de serie que figura en la placa de identificación (www.endress.com/deviceviewer) • La Endress+Hauser Operations App: Introduzca el número de serie que figura en la placa de identificación o escanee el código DataMatrix de la placa de identificación.

  • Página 18: Placa De Identificación Del Sensor

    Recepción de material e identificación del producto Proline Promass E 300 HART 4.2.2 Placa de identificación del sensor Order code: Ser. no.: Ext. ord. cd.: A0029206  3 Ejemplo de una placa de identificación de un sensor, parte 1 Nombre del sensor Lugar de fabricación...

  • Página 19: Símbolos En El Equipo De Medición

    Proline Promass E 300 HART Recepción de material e identificación del producto 4.2.3 Símbolos en el equipo de medición Símbolo Significado ¡AVISO! Este símbolo le advierte de una situación peligrosa. Si no se evita dicha situación, se pueden producir lesiones graves y hasta mortales. Para determinar la naturaleza del peligro potencial, así...

  • Página 20: Almacenamiento Y Transporte

    Almacenamiento y transporte Proline Promass E 300 HART Almacenamiento y transporte Condiciones de almacenamiento Tenga en cuenta las observaciones siguientes relativas al almacenamiento: ‣ Guarde el equipo en el embalaje original para asegurar su protección contra posibles golpes. ‣ No retire las cubiertas protectoras ni las capuchas de protección que se encuentren instaladas en las conexiones a proceso.

  • Página 21: Equipos De Medición Con Orejetas Para Izar

    Proline Promass E 300 HART Almacenamiento y transporte 5.2.2 Equipos de medición con orejetas para izar ATENCIÓN Instrucciones especiales para el transporte de equipos sin orejetas para izar ‣ Para el transporte del dispositivo, utilice únicamente las orejetas para izar dispuestas en el mismo o bien bridas .

  • Página 22: Montaje

    Montaje Proline Promass E 300 HART Montaje Requisitos de montaje 6.1.1 Posición de montaje Lugar de montaje A0028772 Para evitar que la acumulación de burbujas de gas en la tubería de medición provoque errores de medición, evite los siguientes lugares de montaje en las tuberías: •...

  • Página 23: Orientación

    Proline Promass E 300 HART Montaje Ø placa orificio, estrangulación de la tubería [mm] [in] [mm] [in] ³⁄₈ 0,24 ½ 0,40 0,55 1½ 0,87 1,10 1,97 Orientación El sentido de la flecha que figura en la placa de identificación del sensor le ayuda a instalar el sensor conforme al sentido de flujo (sentido de circulación del producto por la tubería).

  • Página 24: Requisitos Del Entorno Y Del Proceso

    En caso de funcionamiento en el exterior: Evite la luz solar directa, sobre todo en zonas climáticas cálidas. Puede solicitar una tapa de protección ambiental de Endress+Hauser. →  198. Presión del sistema Es importante que no se produzca ninguna cavitación o que no se difundan los gases que arrastra el líquido.
  • Página 25 Proline Promass E 300 HART Montaje Aislamiento térmico En el caso de algunos fluidos, es importante mantener el calor radiado del sensor al transmisor a un nivel bajo. Para conseguir el aislamiento requerido se puede usar una amplia gama de materiales.

  • Página 26: Vibraciones

    Montaje Proline Promass E 300 HART Vibraciones La elevada frecuencia de oscilación de los tubos de medición permite asegurar que las vibraciones de la planta no inciden sobre el buen funcionamiento del equipo de medición. 6.1.3 Instrucciones especiales para el montaje Drenabilidad Los tubos de medición pueden vaciarse por completo y protegerse contra la formación de...

  • Página 27: Tapa De Protección Ambiental

    Proline Promass E 300 HART Montaje Tapa de protección ambiental 280 (11.0) 255 (10.0) 146 (5.75) 134 (5.3) 12 (0.47) 30 (1.18) A0029553  8 Unidad física mm (in) Cierre de la cubierta AVISO Código de producto "Caja", opción L "Colado, inoxidable": las cubiertas de la caja de transmisor se proporcionan con un orificio para bloquearlas.

  • Página 28: Preparación Del Equipo De Medición

    Montaje Proline Promass E 300 HART 6.2.2 Preparación del equipo de medición 1. Retire todo el embalaje de transporte restante. 2. Retire las tapas protectoras o los capuchones de protección que tenga el sensor. 3. Retire del disco de ruptura la protección para el transporte que pueda tener.

  • Página 29: Giro Del Módulo Indicador

    Proline Promass E 300 HART Montaje 5. Apriete el tornillo de fijación. 6. Enrosque la cubierta del compartimento de conexiones. 7. Según la versión del equipo: Acople la abrazadera de sujeción de la cubierta del compartimento de conexiones. 4 mm 7 Nm (5.2 lbf ) A0043150 ...

  • Página 30: Comprobaciones Tras La Instalación

    Montaje Proline Promass E 300 HART Comprobaciones tras la instalación ¿El equipo de medición presenta algún daño visible?  ¿El instrumento de medición corresponde a las especificaciones del punto de medida? Por ejemplo: • Temperatura de proceso →  219 ...

  • Página 31: Conexión Eléctrica

    Proline Promass E 300 HART Conexión eléctrica Conexión eléctrica ADVERTENCIA ¡Partes activas! Un trabajo incorrecto realizado en las conexiones eléctricas puede generar descargas eléctricas. ‣ Configure un equipo de desconexión (interruptor o disyuntor de potencia) para desconectar fácilmente el equipo de la tensión de alimentación.
  • Página 32 Conexión eléctrica Proline Promass E 300 HART Salida de pulsos doble Un cable de instalación estándar resulta suficiente Salida de relé Un cable de instalación estándar es suficiente. Entrada de corriente de 0/4 a 20 mA Un cable de instalación estándar resulta suficiente Entrada de estado Un cable de instalación estándar resulta suficiente...
  • Página 33 Proline Promass E 300 HART Conexión eléctrica Cable estándar 4 hilos (2 pares); trenzados por pares con apantallamiento común, sección transversal mínima de los hilos 0,34 mm (22 AWG) Apantallamiento Trenza de cobre estañada, cubierta óptica ≥ 85 % Impedancia del cable (par) Mínimo 80 Ω...

  • Página 34: Asignación De Terminales

    Conexión eléctrica Proline Promass E 300 HART 7.2.3 Asignación de terminales Transmisor: tensión de alimentación, entradas/salidas La asignación de terminales de las entradas y salidas depende de la versión de pedido individual del equipo. La asignación de terminales específica del equipo está documentada en una etiqueta adhesiva en la cubierta del terminal.

  • Página 35: Conexión Del Transmisor

    Proline Promass E 300 HART Conexión eléctrica 7.3.1 Conexión del transmisor A0026781 Conexión de terminal para la tensión de alimentación Conexión del terminal para la transmisión de señales, entrada/salida Conexión del terminal para la transmisión de señales, entrada/salida o conexión del terminal para la conexión de red a través de la interfaz de servicio (CDI-RJ45);...
  • Página 36 Conexión eléctrica Proline Promass E 300 HART 10 (0.4) mm (in) – A0029815 7. Pase el cable por la entrada de cable. Para asegurar un sellado correcto, no retire el anillo obturador de la entrada de cable. 8. Pele el cable y los extremos del cable. En caso de cables trenzados, dótelos también de terminales de empalme.
  • Página 37 Proline Promass E 300 HART Conexión eléctrica Extracción de un cable 3 (0.12) A0029598  11 Unidad física mm (pulgadas) 1. Para extraer un cable del terminal, utilice un destornillador de cabeza plana para empujar en la ranura entre dos orificios de terminal 2.

  • Página 38: Conexión Del Módulo De Indicación Y Configuración A Distancia Dkx001

    Conexión eléctrica Proline Promass E 300 HART 7.3.2 Conexión del módulo de indicación y configuración a distancia DKX001 El módulo remoto de indicación y operación DKX001 está disponible como accesorio opcional →  198. • El módulo remoto de indicación y operación DKX001 solo está disponible para la siguiente versión de caja: código de producto para "Caja": opción A "Aluminio,...

  • Página 39: Instrucciones De Conexión Especiales

    Proline Promass E 300 HART Conexión eléctrica Instrucciones de conexión especiales 7.5.1 Ejemplos de conexión Salida de corriente de 4 a 20 mA HART 4...20 mA A0029055  12 Ejemplo de conexión de una salida de corriente HART de 4-20 mA (activa) Sistema de automatización con entrada de corriente (p.

  • Página 40: Salida De Corriente 4-20 Ma Hart

    Conexión eléctrica Proline Promass E 300 HART Entrada HART 4...20 mA A0028763  14 Ejemplo de conexión de una entrada HART con negativo común (pasivo) Sistema de automatización con salida HART (p. ej., PLC) Barrera activa para fuente de alimentación (p. ej., RN221N) Blindaje de cable en uno de los extremos.

  • Página 41: Salida De Conmutación

    Proline Promass E 300 HART Conexión eléctrica Pulsos/frecuencia 12345 A0028761  17 Ejemplo de conexión para salida de pulsos/frecuencia (pasiva) Sistema de automatización con entrada de pulsos/frecuencia (p. ej., PLC con resistencia "pull up" o "pull down" de 10 kΩ) Alimentación...

  • Página 42: Salida De Relé

    Conexión eléctrica Proline Promass E 300 HART A0029279  20 Ejemplo de conexión de una doble salida de pulsos (pasiva) Sistema de automatización con doble entrada de pulsos (p. ej., PLC con una resistencia "pull-up" o "pull-down" de 10 kΩ) Alimentación...

  • Página 43: Entrada De Estado

    Proline Promass E 300 HART Conexión eléctrica Entrada de estado A0028764  23 Ejemplo de conexión de una entrada de estado Sistema de automatización con salida de estado (p. ej., PLC) Alimentación Transmisor Aseguramiento del grado de protección El equipo de medición satisface todos los requisitos correspondientes al grado de protección IP66/67, envolvente de tipo 4X.
  • Página 44 Conexión eléctrica Proline Promass E 300 HART Cuando hay tensión de alimentación, ¿aparecen valores en el módulo indicador?  ¿Hay tapones ciegos insertados en las entradas de cable no utilizadas y los tapones de transporte han sido sustituidos por tapones ciegos?

  • Página 45: Opciones De Configuración

    Proline Promass E 300 HART Opciones de configuración Opciones de configuración Visión general de las opciones de configuración A0034513 Configuración local a través del módulo indicador Ordenador con navegador de internet (p. ej., Internet Explorer) o software de configuración (p. ej.FieldCare,...

  • Página 46: Estructura Y Función Del Menú De Configuración

    Opciones de configuración Proline Promass E 300 HART Estructura y función del menú de configuración 8.2.1 Estructura del menú de configuración Para una visión general sobre el menú de configuración para expertos: consulte el documento "Descripción de los parámetros del equipo"...

  • Página 47: Filosofía De Configuración

    Proline Promass E 300 HART Opciones de configuración 8.2.2 Filosofía de configuración Cada componente del menú de configuración tiene asignados determinados roles de usuario (operador, mantenimiento, etc.) que son con los que se puede acceder a dichos componentes. Cada rol de usuario tiene asignados determinadas tareas típicas durante el ciclo de vida del instrumento.

  • Página 48: Acceso Al Menú De Configuración A Través Del Indicador Local

    Opciones de configuración Proline Promass E 300 HART Menú/parámetro Rol de usuario y tareas Contenido/significado Experto orientado a Tareas que requieren un Contiene todos los parámetros del equipo y permite el acceso directo a los funcionalidades conocimiento detallado del parámetros mediante el uso de un código de acceso. La estructura de este funcionamiento del equipo: menú...

  • Página 49: Variables Medidas

    Proline Promass E 300 HART Opciones de configuración Zona de visualización En la zona de visualización de valores medidos, cada valor está precedido por determinados símbolos que proporcionan información adicional: Variable medida Número de canal de Comportamiento de medición diagnóstico ↓...

  • Página 50: Vista De Navegación

    Opciones de configuración Proline Promass E 300 HART 8.3.2 Vista de navegación En el submenú En el asistente /../Operación 0091-1 /../Selecc Fluido Dcho acceso visu Selecc Fluido Operador Líquido Estado bloqueo Vizualización A0013993-ES A0013995-ES Vista de navegación Ruta de navegación hacia la posición actual Área de estado...

  • Página 51: Zona De Visualización

    Proline Promass E 300 HART Opciones de configuración Zona de visualización Menús Símbolo Significado Operaciones de configuración Aparece: • En el menú, al lado de la opción seleccionable "Operación" • A la izquierda de la ruta de navegación en el menú "Operación"...

  • Página 52: Vista De Edición

    Opciones de configuración Proline Promass E 300 HART 8.3.3 Vista de edición Editor numérico +0.000 Xx – A0034250  25 Para la introducción de valores en los parámetros (por ejemplo, los valores de alarma) Zona de visualización de valores introducidos Pantalla de introducción de datos...

  • Página 53: Pantallas De Introducción De Datos

    Proline Promass E 300 HART Opciones de configuración Tecla Significado Tecla Enter • Pulsar la tecla brevemente confirma la selección. • Pulsar la tecla durante 2 s confirma la entrada. Combinación de teclas Escape (pulse las teclas simultáneamente) Cerrar la vista de edición sin aceptar los cambios.

  • Página 54: Elementos De Configuración

    Opciones de configuración Proline Promass E 300 HART 8.3.4 Elementos de configuración Tecla Significado Tecla Menos En menú, submenú Desplaza hacia arriba la barra de selección en una lista de seleccionables. Con un asistente Confirma el valor del parámetro y pasa al parámetro anterior.
  • Página 55 Proline Promass E 300 HART Opciones de configuración Acceder y cerrar el menú contextual El usuario está ante la pantalla de visualización operativa. 1. Pulse las teclas  y  durante más de 3 segundos.  Se abre el menú contextual.

  • Página 56: Navegar Y Seleccionar De Una Lista

    Opciones de configuración Proline Promass E 300 HART 8.3.6 Navegar y seleccionar de una lista Se utilizan distintos elementos de configuración para navegar por el menú de configuración. La ruta de navegación aparece indicada en el lado izquierdo del encabezado.

  • Página 57: Llamada Del Texto De Ayuda

    Proline Promass E 300 HART Opciones de configuración Ruta de navegación Experto → Acceso directo El código de acceso directo se compone de un número de 5 dígitos (como máximo) con el número de identificación del canal correspondiente a la variable de proceso: p. ej., 00914-2.

  • Página 58: Modificación De Parámetros

    Opciones de configuración Proline Promass E 300 HART 8.3.9 Modificación de parámetros Los parámetros pueden cambiarse desde el editor numérico o el editor de texto. • Editor numérico: Cambie los valores de un parámetro, por ejemplo, las especificaciones para los valores de alarma.

  • Página 59: Desactivación De La Protección Contra Escritura Mediante Código De Acceso

    Proline Promass E 300 HART Opciones de configuración 8.3.11 Desactivación de la protección contra escritura mediante código de acceso Si en el indicador local aparece el símbolo  delante de un parámetro, este parámetro está protegido contra escritura por un código de acceso específico de usuario que no puede modificarse mediante configuración local →...

  • Página 60: Requisitos

    Opciones de configuración Proline Promass E 300 HART pueden gestionar los datos del equipo y configurar los parámetros de la red de comunicaciones. Para la conexión WLAN se requiere un equipo que disponga de interfaz WLAN (se puede solicitar como opción): código de producto para "Indicador; operación", opción G "4 hilos, iluminado;...

  • Página 61: Establecimiento De Una Conexión

    Proline Promass E 300 HART Opciones de configuración Ajustes Interfaz CDI-RJ45 WLAN Conexiones de red Solo se deben usar las conexiones de red al equipo de medición que estén activas. Desactive todas las demás conexiones Desactive todas las demás conexiones de red, como la WLAN.

  • Página 62: Mediante Interfaz Wlan

    Opciones de configuración Proline Promass E 300 HART 5. Configure las propiedades del protocolo de Internet (TCP/IP) según lo indicado en la tabla: Dirección IP 192.168.1.XXX; con XXX se representa cualquier secuencia de números excepto: 0, 212 y 255 → p. ej., 192.168.1.213 Máscara de subred...

  • Página 63: Inicio De Sesión

    Proline Promass E 300 HART Opciones de configuración 2. Escriba la dirección IP del servidor web en la línea de dirección del navegador de internet: 192.168.1.212  Aparece la página de inicio de sesión. 2 3 4 A0029417 Imagen del equipo Nombre del equipo Nombre del dispositivo (→...

  • Página 64: Interfaz De Usuario

    Opciones de configuración Proline Promass E 300 HART 8.4.5 Interfaz de usuario A0029418 Fila para funciones Idioma del indicador local Área de navegación Encabezado En el encabezado se visualiza la siguiente información: • Nombre del equipo • Device tag • Estado del equipo y estado de la señal→  177 •...

  • Página 65: Inhabilitación Del Servidor Web

    Proline Promass E 300 HART Opciones de configuración Área de trabajo En esta área pueden realizarse varias acciones en función de la función seleccionada y los submenús correspondientes: • Configuración de parámetros • Lectura de los valores medidos • Llamada del texto de ayuda •...

  • Página 66: Acceso Al Menú De Configuración A Través Del Software De Configuración

    Opciones de configuración Proline Promass E 300 HART Acceso al menú de configuración a través del software de configuración La estructura del menú de configuración en la herramienta/software de configuración es idéntica a la del indicador local. 8.5.1 Conexión del software de configuración Mediante protocolo HART Esta interfaz de comunicación está...

  • Página 67: Interfaz De Servicio

    Proline Promass E 300 HART Opciones de configuración A0028746  29 Opciones para la configuración a distancia mediante el protocolo HART (pasivo) Sistema de control (p. ej., PLC) Fuente de alimentación del transmisor, p. ej. RN221N (con resistencia para comunicaciones) Conexión para FXA195 Commubox y consola de campo 475...

  • Página 68: Configuración Del Protocolo De Internet Del Terminal Móvil

    Opciones de configuración Proline Promass E 300 HART Mediante interfaz WLAN La interfaz WLAN opcional está disponible en las versiones de equipo siguientes: Código de producto para "Indicador; funcionamiento", opción G "de 4 líneas, iluminado; control óptico + WLAN" A0034570...

  • Página 69: Field Xpert Sfx350, Sfx370

    FieldCare Alcance funcional Software de Endress+Hauser para la gestión de activos de la planta (PAM) basado en tecnología FDT. Permite configurar todas los equipos de campo inteligentes de un sistema y ayuda a gestionarlos. El uso de la información de estado también es una manera simple pero efectiva de comprobar su estado y condición.

  • Página 70: Interfaz Wlan

    Opciones de configuración Proline Promass E 300 HART Se accede a través de: • Protocolo HART • Interfaz de servicio CDI-RJ45 →  67 • Interfaz WLAN →  68 Funciones típicas: • Parametrización de los transmisores • Cargar y guardar los datos del equipo (cargar/descargar) •...

  • Página 71: Devicecare

    Alcance funcional Herramienta de conexión y configuración de equipos de campo Endress+Hauser. La forma más rápida de configurar equipos de campo Endress+Hauser es con la herramienta específica "DeviceCare". Junto con los gestores de tipos de equipo (DTM), supone una solución práctica y completa.

  • Página 72: Simatic Pdm

    Opciones de configuración Proline Promass E 300 HART Fuente para ficheros de descripción de dispositivo (DD) Véanse los datos→  73 8.5.6 SIMATIC PDM Alcance funcional El SIMATIC PDM es un software estandarizado, independiente del fabricante, de Siemens para operación, configuración, mantenimiento y diagnóstico de equipos inteligentes de campo mediante protocolo HART.

  • Página 73: Integración En El Sistema

    Fuentes para obtener descriptores de dispositivo mediante Protocolo HART FieldCare • www.endress.com → Zona de descargas • CD–ROM (póngase en contacto con Endress+Hauser) • DVD (póngase en contacto con Endress+Hauser) DeviceCare • www.endress.com → Zona de descargas • CD–ROM (póngase en contacto con Endress+Hauser) •...

  • Página 74: Variables Medidas Mediante Protocolo Hart

    Integración en el sistema Proline Promass E 300 HART Variables medidas mediante protocolo HART Las siguientes variables medidas (variables del equipo HART) se asignan en fábrica a variables dinámicas: Variables dinámicas Variables medidas (variables de equipo HART) Variable dinámica primaria (PV) Caudal másico...
  • Página 75 Proline Promass E 300 HART Integración en el sistema Variables medidas para PV (variable dinámica primaria) • Variables medidas que están disponibles generalmente: • Caudal másico • Caudal volumétrico • Caudal volumétrico corregido • Densidad • Densidad de Referencia • Temperatura •...

  • Página 76: Variables Medidas Para Sv, Tv, Qv (Variables Dinámicas Secundaria, Terciaria Y Cuaternaria)

    Integración en el sistema Proline Promass E 300 HART Variables medidas para SV, TV, QV (variables dinámicas secundaria, terciaria y cuaternaria) • Variables medidas que están siempre disponibles: • Caudal másico • Caudal volumétrico • Caudal volumétrico corregido • Densidad •...

  • Página 77: Variables Del Equipo

    Proline Promass E 300 HART Integración en el sistema 9.2.1 Variables del equipo Las variables del equipo se asignan de forma permanente. Se pueden transmitir como máximo ocho variables del equipo. Asignación Variables del equipo Caudal másico Caudal volumétrico Caudal volumétrico corregido...

  • Página 78: Otros Ajustes

    Integración en el sistema Proline Promass E 300 HART Otros ajustes Conjunto de funciones para burst mode conforme a las especificaciones de HART 7: Navegación Menú "Experto" → Comunicación → Salida HART → Configuración burst → Configuración burst 1 … n ‣...
  • Página 79 Proline Promass E 300 HART Integración en el sistema Parámetro Descripción Selección / Entrada de Ajuste de fábrica usuario Variable burst 0 Para los comandos 9 y 33 del HART: • Caudal másico Caudal volumétrico seleccione la variable de equipo HART o la •...
  • Página 80 Integración en el sistema Proline Promass E 300 HART Parámetro Descripción Selección / Entrada de Ajuste de fábrica usuario Variable burst 4 Para el comando 9 del HART: seleccione la Consulte el Parámetro No usado variable de equipo HART o la variable de Variable burst 0.

  • Página 81: Puesta En Marcha

    Proline Promass E 300 HART Puesta en marcha Puesta en marcha 10.1 Comprobación de funciones Antes de llevar a cabo la puesta en marcha del equipo de medición: ‣ Compruebe que se hayan efectuado las verificaciones correspondientes después de la instalación y de la conexión.
  • Página 82 Puesta en marcha Proline Promass E 300 HART X X X X X X X 20.50 0104-1 Menú principal Display language Español Visualiz/Operac Ajuste Menú principal Visualiz/Operac Ajuste Diagnóstico / ../Ajuste Selección medio XXXXXXXXX XXXXXXXXX A0032222-ES  32 Se toma como ejemplo el indicador local El número de submenús y parámetros puede variar según la versión del equipo.

  • Página 83: Definición Del Nombre De Etiqueta (Tag)

    Proline Promass E 300 HART Puesta en marcha ‣ Detección tubo parcialmente lleno →  117 ‣ Ajuste avanzado →  118 10.4.1 Definición del nombre de etiqueta (TAG) Para facilitar la rápida identificación del punto de medición en el seno del sistema, puede usar el Parámetro Nombre del dispositivo para introducir una denominación única y...
  • Página 84 Puesta en marcha Proline Promass E 300 HART Unidad de caudal volumétrico →  84 Unidad de volumen →  84 →  84 Unidad de caudal volumétrico corregido Unidad de volumen corregido →  84 Unidad de densidad →  85 Unidad de densidad referencia →...
  • Página 85 Proline Promass E 300 HART Puesta en marcha Parámetro Descripción Selección Ajuste de fábrica Unidad de densidad Elegir la unidad de densidad del fluido. Lista de selección de la unidad En función del país: • kg/l Efecto • lb/ft³ La unidad de medida seleccionada se utilizará...

  • Página 86: Selección Y Caracterización Del Producto

    Puesta en marcha Proline Promass E 300 HART 10.4.3 Selección y caracterización del producto La opción de submenú Asistente Seleccionar fluido contiene los parámetros que han de configurarse para seleccionar y establecer el producto que se va a emplear. Navegación Menú...
  • Página 87 Proline Promass E 300 HART Puesta en marcha Visión general de los parámetros con una breve descripción Parámetro Requisito previo Descripción Selección / Entrada Ajuste de fábrica de usuario /  Indicación Seleccione el tipo de producto – Utilice esta función para • Líquido Líquido...

  • Página 88: E/S

    Puesta en marcha Proline Promass E 300 HART Parámetro Requisito previo Descripción Selección / Entrada Ajuste de fábrica de usuario /  Indicación Compensación de presión – Conectar corrección presión. • Desconectado Desconectado • Valor fijo • Valor Externo • Corriente de entrada 1 •...

  • Página 89: Configuración De La Entrada De

    Proline Promass E 300 HART Puesta en marcha Parámetro Descripción Indicación / Selección /  Ajuste de fábrica Entrada de usuario Módulo E/S 1 … n tipo Muestra la E/S tipo de módulo. • Desconectado Desconectado • Salida de corriente • Corriente de entrada •...

  • Página 90: Para Configurar La Entrada De Estado

    Puesta en marcha Proline Promass E 300 HART Parámetro Requisito previo Descripción Indicación /  Ajuste de fábrica Selección / Entrada de usuario Valor 0/4mA – Introducir valor para corriente Número de coma de 4 mA. flotante con signo Valor 20mA – Introducir valor para corriente Número de coma...

  • Página 91: Configuración De La Salida De Corriente

    Proline Promass E 300 HART Puesta en marcha Visión general de los parámetros con una breve descripción Parámetro Descripción Selección / Indicación /  Ajuste de fábrica Entrada de usuario Asignar entrada de estado Elegir la función del estado de la entrada. • Desconectado Desconectado •...
  • Página 92 Puesta en marcha Proline Promass E 300 HART Comportamiento fallo salida corriente →  95 Fallo actual →  95 Visión general de los parámetros con una breve descripción Parámetro Requisito previo Descripción Indicación /  Ajuste de fábrica Selección / Entrada de usuario Número terminal...
  • Página 93 Proline Promass E 300 HART Puesta en marcha Parámetro Requisito previo Descripción Indicación /  Ajuste de fábrica Selección / Entrada de usuario Salida corr de var proceso – Elegir variable de proceso para • Desconectado Caudal másico salida de corriente. • Caudal másico •...
  • Página 94 Puesta en marcha Proline Promass E 300 HART Parámetro Requisito previo Descripción Indicación /  Ajuste de fábrica Selección / Entrada de usuario • Frecuencia Oscilación 0 • Fluctuación Frecuencia 0 • Asimetría Señal • Asimetría de señal de torsión • Fluctuación Frecuencia 0 •...
  • Página 95 Proline Promass E 300 HART Puesta en marcha Parámetro Requisito previo Descripción Indicación /  Ajuste de fábrica Selección / Entrada de usuario Amortiguación corriente de salida En el parámetro Parámetro Ajustar el tiempo de reacción 0,0 … 999,9 s 1,0 s Correspondencia salida de para la señal de salida de...

  • Página 96: Configuración De La Salida De Pulsos/ Frecuencia/Conmutación

    Puesta en marcha Proline Promass E 300 HART 10.4.8 Configuración de la salida de pulsos/frecuencia/conmutación El Asistente Salida de conmutación pulso-frecuenc. guía sistemáticamente por todos los parámetros que deben ajustarse para configurar el tipo de salida seleccionado. Navegación Menú "Ajuste" → Ajuste avanzado → Salida de conmutación pulso-frecuenc.
  • Página 97 Proline Promass E 300 HART Puesta en marcha Visión general de los parámetros con una breve descripción Parámetro Requisito previo Descripción Selección /  Ajuste de fábrica Indicación / Entrada de usuario Modo de operación – Definir salida como pulso, • Impulso Impulso frecuencia o switch.
  • Página 98 Puesta en marcha Proline Promass E 300 HART Parámetro Requisito previo Descripción Selección /  Ajuste de fábrica Indicación / Entrada de usuario Comportamiento en caso de error Se selecciona la opción Opción Definir comportamiento salida • Valor actual Sin impulsos Impulso en el parámetro en condición alarma.
  • Página 99 Proline Promass E 300 HART Puesta en marcha Visión general de los parámetros con una breve descripción Parámetro Requisito previo Descripción Selección /  Ajuste de fábrica Indicación / Entrada de usuario Modo de operación – Definir salida como pulso, • Impulso Impulso frecuencia o switch.
  • Página 100 Puesta en marcha Proline Promass E 300 HART Parámetro Requisito previo Descripción Selección /  Ajuste de fábrica Indicación / Entrada de usuario Asignar salida de frecuencia En el Parámetro Modo de Seleccionar variable de proceso • Desconectado Desconectado operación (→  96) está...
  • Página 101 Proline Promass E 300 HART Puesta en marcha Parámetro Requisito previo Descripción Selección /  Ajuste de fábrica Indicación / Entrada de usuario • Amortiguación Oscilación 0 • Fluct oscilación de amortig 0 • Frecuencia Oscilación 0 • Fluctuación Frecuencia 0 • Amplitud Oscilación 0 •...
  • Página 102 Puesta en marcha Proline Promass E 300 HART Parámetro Requisito previo Descripción Selección /  Ajuste de fábrica Indicación / Entrada de usuario Frecuencia de fallo En el Parámetro Modo de Introducir valor salida de 0,0 … 12 500,0 Hz 0,0 Hz operación (→  96) está...
  • Página 103 Proline Promass E 300 HART Puesta en marcha Configuración de la salida de conmutación Navegación Menú "Ajuste" → Salida de conmutación pulso-frecuenc. ‣ Salida de conmutación pulso- frecuenc. 1 … n Modo de operación →  103 Número terminal →  103 Modo de señal...
  • Página 104 Puesta en marcha Proline Promass E 300 HART Parámetro Requisito previo Descripción Selección /  Ajuste de fábrica Indicación / Entrada de usuario Función salida de conmutación La Opción Interruptor se Seleccionar función para salida • Desconectado Desconectado selecciona en el Parámetro switch. • Conectado Modo de operación.
  • Página 105 Proline Promass E 300 HART Puesta en marcha Parámetro Requisito previo Descripción Selección /  Ajuste de fábrica Indicación / Entrada de usuario Asignar valor límite • En el Parámetro Modo de Elegir variable de proceso para • Caudal másico Caudal volumétrico operación está seleccionada función de límite.

  • Página 106: Configuración De La Salida De Relé

    Puesta en marcha Proline Promass E 300 HART Parámetro Requisito previo Descripción Selección /  Ajuste de fábrica Indicación / Entrada de usuario Asignar chequeo de dirección de • La Opción Interruptor está Elegir la variable de proceso • Desconectado Caudal másico caudal seleccionada en el para el control de la dirección...
  • Página 107 Proline Promass E 300 HART Puesta en marcha Navegación Menú "Ajuste" → Salida de relé 1 … n ‣ Salida de relé 1 … n Número terminal →  107 Función de salida de relé →  107 →  107 Asignar chequeo de dirección de caudal...
  • Página 108 Puesta en marcha Proline Promass E 300 HART Parámetro Requisito previo Descripción Indicación /  Ajuste de fábrica Selección / Entrada de usuario Asignar valor límite La Opción Limite está Elegir variable de proceso para • Caudal másico Caudal másico seleccionada en el Parámetro función de límite.

  • Página 109: Configuración De La Salida De Pulsos

    Proline Promass E 300 HART Puesta en marcha Parámetro Requisito previo Descripción Indicación /  Ajuste de fábrica Selección / Entrada de usuario Asignar nivel de diagnóstico En el parámetro Parámetro Seleccionar comportamiento • Alarma Alarma Función de salida de relé se diagnóstico para salida •...

  • Página 110: Puesta En Marcha

    Puesta en marcha Proline Promass E 300 HART Comportamiento en caso de error →  110 Señal de salida invertida →  110 Visión general de los parámetros con una breve descripción Parámetro Descripción Selección / Indicación /  Ajuste de fábrica Entrada de usuario Modo de señal...

  • Página 111: 10.4.11 Configuración Del Indicador Local

    Proline Promass E 300 HART Puesta en marcha 10.4.11 Configuración del indicador local El Asistente Visualización guía sistemáticamente por todos los parámetros que pueden ajustarse para configurar el indicador local. Navegación Menú "Ajuste" → Visualización ‣ Visualización Formato visualización →  112 1er valor visualización...
  • Página 112 Puesta en marcha Proline Promass E 300 HART Visión general de los parámetros con una breve descripción Parámetro Requisito previo Descripción Selección / Entrada Ajuste de fábrica de usuario Formato visualización Se proporciona un indicador Elegir modo de visualización de • 1 valor grande 1 valor grande local.
  • Página 113 Proline Promass E 300 HART Puesta en marcha Parámetro Requisito previo Descripción Selección / Entrada Ajuste de fábrica de usuario 1er valor visualización Se proporciona un indicador Elegir el valor medido que se • Caudal másico Caudal másico local. mostrará en el display local.
  • Página 114 Puesta en marcha Proline Promass E 300 HART Parámetro Requisito previo Descripción Selección / Entrada Ajuste de fábrica de usuario • Valor de caudal másico bruto • Excitador corriente • Amortiguación Oscilación 0 • Fluct oscilación de amortig 0 • Frecuencia Oscilación 0 •...
  • Página 115 Proline Promass E 300 HART Puesta en marcha Parámetro Requisito previo Descripción Selección / Entrada Ajuste de fábrica de usuario 6er valor visualización Se proporciona un indicador Elegir el valor medido que se Para la lista de Ninguno local. mostrará en el display local.

  • Página 116: 10.4.12 Configurar La Supresión De Caudal Residual

    Puesta en marcha Proline Promass E 300 HART 10.4.12 Configurar la supresión de caudal residual La interfaz Asistente Supresión de caudal residual guía al usuario sistemáticamente por todos los parámetros que han de establecerse para configurar la supresión de caudal residual.

  • Página 117: 10.4.13 Configuración De La Detección De Tubería Parcialmente Llena

    Proline Promass E 300 HART Puesta en marcha 10.4.13 Configuración de la detección de tubería parcialmente llena El asistente para Detección de tubería parcialmente llena le guía sistemáticamente por todos los parámetros a ajustar para configurar la monitorización del llenado de tubería.

  • Página 118: Ajustes Avanzados

    Puesta en marcha Proline Promass E 300 HART 10.5 Ajustes avanzados El Submenú Ajuste avanzado contiene, junto con sus submenús, parámetros para ajustes específicos. Acceso al Submenú "Ajuste avanzado" X X X X X X X 20.50 Menú principal 0104-1 Display language Español...

  • Página 119: Uso Del Parámetro Para Introducir El Código De Acceso

    Proline Promass E 300 HART Puesta en marcha ‣ Totalizador 1 … n →  124 ‣ Visualización →  127 ‣ →  134 Configuración de WLAN ‣ Configuración del backup →  135 ‣ Administración →  137 10.5.1...
  • Página 120 Puesta en marcha Proline Promass E 300 HART Submenú "Caudal volumétrico corregido calculado" Navegación Menú "Ajuste" → Ajuste avanzado → Variables de proceso calculadas → Caudal volumétrico corregido calculado ‣ Caudal volumétrico corregido calculado Seleccionar la densidad de referéncia →  120...

  • Página 121: Ejecución De Un Ajuste Del Sensor

    Proline Promass E 300 HART Puesta en marcha Parámetro Requisito previo Descripción Selección /  Ajuste de fábrica Indicación / Entrada de usuario Coeficiente de expansión lineal La opción Opción Densidad de Introducir el coeficiente de Número de coma 0,0 1/K referencia calculada se expansión lineal específico del...
  • Página 122 Puesta en marcha Proline Promass E 300 HART La verificación del punto cero y el ajuste de cero no se pueden llevar a cabo si se dan las condiciones de proceso siguientes: • Bolsas de gas Asegúrese de que el sistema se haya enjuagado lo suficiente con el producto. Repetir el enjuague puede ayudar a eliminar las bolsas de gas •...

  • Página 123: Ajuste De Cero

    Proline Promass E 300 HART Puesta en marcha Parámetro Descripción Selección / Indicación Ajuste de fábrica Estado Muestra el estado del proceso. • Ocupado – • Fallo • Realizado Información adicional Indique si mostrar información adicional. • Oculto Oculto • Muestra Recomendación Indica si se recomienda un ajuste.

  • Página 124: Configuración Del Totalizador

    Puesta en marcha Proline Promass E 300 HART Fiabilidad del punto cero medido →  124 Medida del punto cero →  124 →  124 Desviación estándar de punto cero Seleccione la acción →  124 Visión general de los parámetros con una breve descripción Parámetro...
  • Página 125 Proline Promass E 300 HART Puesta en marcha Navegación Menú "Ajuste" → Ajuste avanzado → Totalizador 1 … n ‣ Totalizador 1 … n Asignar variable de proceso →  125 Unidad del totalizador 1 … n →  125 →...
  • Página 126 Puesta en marcha Proline Promass E 300 HART Parámetro Requisito previo Descripción Selección Ajuste de fábrica Modo operativo del totalizador Una variable de proceso está Elegir el modo de cálculo para • Neto Neto seleccionada en el Parámetro el totalizador.

  • Página 127: Ejecución De Configuraciones Adicionales Del Indicador

    Proline Promass E 300 HART Puesta en marcha 10.5.5 Ejecución de configuraciones adicionales del indicador En Submenú Visualización usted puede configurar todos los parámetros relativos al indicador local. Navegación Menú "Ajuste" → Ajuste avanzado → Visualización ‣ Visualización Formato visualización →...
  • Página 128 Puesta en marcha Proline Promass E 300 HART 7. valor gráfico de barras 0% →  132 7. valor gráfico de barras 100% →  133 →  133 Decimales 7 8er valor visualización →  133 Decimales 8 →  133 Display language →...
  • Página 129 Proline Promass E 300 HART Puesta en marcha Visión general de los parámetros con una breve descripción Parámetro Requisito previo Descripción Selección / Entrada Ajuste de fábrica de usuario Formato visualización Se proporciona un indicador Elegir modo de visualización de • 1 valor grande 1 valor grande local.
  • Página 130 Puesta en marcha Proline Promass E 300 HART Parámetro Requisito previo Descripción Selección / Entrada Ajuste de fábrica de usuario 1er valor visualización Se proporciona un indicador Elegir el valor medido que se • Caudal másico Caudal másico local. mostrará en el display local.
  • Página 131 Proline Promass E 300 HART Puesta en marcha Parámetro Requisito previo Descripción Selección / Entrada Ajuste de fábrica de usuario • Valor de caudal másico bruto • Excitador corriente • Amortiguación Oscilación 0 • Fluct oscilación de amortig 0 • Frecuencia Oscilación 0 •...
  • Página 132 Puesta en marcha Proline Promass E 300 HART Parámetro Requisito previo Descripción Selección / Entrada Ajuste de fábrica de usuario 3. valor gráfico de barras 100% Se ha seleccionado una opción Introducir valor 100% para Número de coma en el parámetro Parámetro 3er visualización en gráfico de...
  • Página 133 Proline Promass E 300 HART Puesta en marcha Parámetro Requisito previo Descripción Selección / Entrada Ajuste de fábrica de usuario 7. valor gráfico de barras 100% Hay una opción seleccionada Introducir valor 100% para Número de coma en el Parámetro 7er valor visualización en gráfico de...

  • Página 134: Configuración Wlan

    Puesta en marcha Proline Promass E 300 HART Parámetro Requisito previo Descripción Selección / Entrada Ajuste de fábrica de usuario Carácter de separación Se proporciona un visualizador Elegir el carácter de separación • . (punto) . (punto) local. para representar los decimales •...

  • Página 135: Gestión De Configuración

    Proline Promass E 300 HART Puesta en marcha Visión general de los parámetros con una breve descripción Parámetro Requisito previo Descripción Entrada de Ajuste de fábrica usuario / Selección Dirección IP WLAN – Introduzca la dirección IP del 4 octetos: 0 a 255 192.168.1.212...
  • Página 136 Puesta en marcha Proline Promass E 300 HART Última salvaguarda →  136 Control de configuración →  136 →  136 Estado del Backup Comparación resultado →  136 Visión general de los parámetros con una breve descripción Parámetro Descripción...

  • Página 137: Utilización De Parámetros Para La Administración Del Equipo

    Proline Promass E 300 HART Puesta en marcha Opciones Descripción Comparar La configuración de equipo que hay guardada en la memoria del equipo se compara con la configuración de equipo que hay en la copia de seguridad del software HistoROM del equipo.

  • Página 138: Visión General De Los Parámetros Con Una Breve Descripción

    Puesta en marcha Proline Promass E 300 HART Uso del parámetro para recuperar el código de acceso Navegación Menú "Ajuste" → Ajuste avanzado → Administración → Borrar código de acceso ‣ Borrar código de acceso →  138 Tiempo de operación Borrar código de acceso...
  • Página 139 Proline Promass E 300 HART Puesta en marcha Navegación Menú "Diagnóstico" → Simulación ‣ Simulación Asignar simulación variable de proceso →  140 Valor variable de proceso →  140 →  140 Simulación de salida de corriente 1 … n Corriente de salida valor →...
  • Página 140 Puesta en marcha Proline Promass E 300 HART Visión general de los parámetros con una breve descripción Parámetro Requisito previo Descripción Selección / Entrada Ajuste de fábrica de usuario Asignar simulación variable de – Escoja una variable de proceso • Desconectado Desconectado proceso para la simulación que está...
  • Página 141 Proline Promass E 300 HART Puesta en marcha Parámetro Requisito previo Descripción Selección / Entrada Ajuste de fábrica de usuario Corriente de salida valor En el Parámetro Simulación Entrar el valor de corriente de 3,59 … 22,5 mA 3,59 mA de salida de corriente 1 … n simulación.

  • Página 142: Protección De Los Ajustes Contra Accesos No Autorizados

    Puesta en marcha Proline Promass E 300 HART Parámetro Requisito previo Descripción Selección / Entrada Ajuste de fábrica de usuario Diagnóstico de Simulación – Escoger un evento de • Desconectado Desconectado diagnóstico para simular este • Lista de selección evento. de eventos de diagnóstico (según...
  • Página 143 (mediante la interfaz de servicios CDI-RJ45), un bus de campo Solo puede obtener un código de reinicio a través de la organización de servicio Endress+Hauser de su zona. El código se debe calcular de forma explícita para cada equipo. 1. Anote el número de serie del equipo.

  • Página 144: Protección Contra Escritura Mediante Interruptor De Protección Contra Escritura

    Puesta en marcha Proline Promass E 300 HART 3. Póngase en contacto con la organización de servicio Endress+Hauser de su zona y comuníqueles el número de serie y el tiempo de funcionamiento.  Obtenga el código de reinicio calculado. 4. Introduzca el código de reinicio en el Parámetro Borrar código de acceso (→...

  • Página 145: Configuración

    Proline Promass E 300 HART Configuración Configuración 11.1 Leer el estado de bloqueo del equipo Protección contra escritura activa en el instrumento: Parámetro Estado bloqueo Operación → Estado bloqueo Alcance funcional del Parámetro "Estado bloqueo" Opciones Descripción Ninguna Se aplica la autorización de acceso mostrada en el Parámetro Estado de acceso →...

  • Página 146: Submenú "Variables Medidas

    Configuración Proline Promass E 300 HART 11.4.1 Submenú "Variables medidas" El equipo Submenú Variables medidas contiene todos los parámetros necesarios para visualizar en el indicador los valores medidos efectivos de cada variable de proceso. Navegación Menú "Diagnóstico" → Valor medido → Variables medidas ‣...
  • Página 147 Proline Promass E 300 HART Configuración Caudal GSV →  152 →  152 Caudal alternativo de GSV Caudal NSV →  152 Caudal alternativo NSV →  152 Aceite CTL →  153 Aceite CPL →  153 Aceite CTPL →...

  • Página 148: Caudal Másico

    Configuración Proline Promass E 300 HART Visión general de los parámetros con una breve descripción Parámetro Requisito previo Descripción Indicación Ajuste de fábrica Caudal másico – Muestra el flujo másico Número de coma – medido actual. flotante con signo Dependencia La unidad se toma de: Parámetro Unidad de caudal...

  • Página 149: Objetivo De Caudal Másico

    Proline Promass E 300 HART Configuración Parámetro Requisito previo Descripción Indicación Ajuste de fábrica Objetivo de caudal másico Con las condiciones siguientes: Muestra en el indicador el Número de coma – Código de producto para caudal másico de producto flotante con signo "Paquete de aplicaciones",...

  • Página 150: Objetivo De Caudal Volumétrico

    Configuración Proline Promass E 300 HART Parámetro Requisito previo Descripción Indicación Ajuste de fábrica Objetivo de caudal volumétrico Con las condiciones siguientes: Muestra el flujo volumétrico Número de coma – • Código de producto para que se está midiendo en ese flotante con signo "Paquete de aplicaciones",...

  • Página 151: Ctpl

    Proline Promass E 300 HART Configuración Parámetro Requisito previo Descripción Indicación Ajuste de fábrica CTPL Para el código de pedido Muestra el factor de corrección Número positivo de – siguiente: combinado que representa el coma flotante • "Paquete de aplicación", efecto de la temperatura y la opción EJ "Petróleo"...

  • Página 152: Caudal Gsv

    Configuración Proline Promass E 300 HART Parámetro Requisito previo Descripción Indicación Ajuste de fábrica Caudal GSV Para el código de pedido Muestra el flujo volumétrico Número de coma – siguiente: medido total, corregido a la flotante con signo • "Paquete de aplicación", temperatura de referencia y a opción EJ "Petróleo"...

  • Página 153: Aceite Ctl

    Proline Promass E 300 HART Configuración Parámetro Requisito previo Descripción Indicación Ajuste de fábrica Aceite CTL Para el código de pedido Muestra el factor de corrección Número positivo de – siguiente: que representa el efecto de la coma flotante • "Paquete de aplicación", temperatura sobre el petróleo.

  • Página 154: Alternativa Ctl

    Configuración Proline Promass E 300 HART Parámetro Requisito previo Descripción Indicación Ajuste de fábrica Alternativa CTL Para el código de pedido Muestra el factor de corrección Número positivo de – siguiente: que representa el efecto de la coma flotante • "Paquete de aplicación", temperatura sobre el fluido.

  • Página 155: Densidad De Referencia De Agua

    Proline Promass E 300 HART Configuración Parámetro Requisito previo Descripción Indicación Ajuste de fábrica Densidad de referencia de agua Para el código de pedido Muestra la densidad del agua a Número de coma – siguiente: temperatura de referencia. flotante con signo •...

  • Página 156: Caudal De Aceite

    Configuración Proline Promass E 300 HART Parámetro Requisito previo Descripción Indicación Ajuste de fábrica Caudal de aceite Para el código de pedido Muestra el flujo volumétrico de Número de coma – siguiente: petróleo calculado en ese flotante con signo • "Paquete de aplicación", momento.

  • Página 157: Submenú "Totalizador

    Proline Promass E 300 HART Configuración Parámetro Requisito previo Descripción Indicación Ajuste de fábrica Caudal volumétrico corregido a agua Para el código de pedido Muestra el flujo volumétrico de Número de coma – siguiente: agua calculado en ese flotante con signo •...

  • Página 158: Submenú "Valores De Entrada

    Configuración Proline Promass E 300 HART Navegación Menú "Diagnóstico" → Valor medido → Totalizador ‣ Totalizador Valor de totalizador 1 … n →  158 Overflow de totalizador 1 … n →  158 Visión general de los parámetros con una breve descripción Parámetro...

  • Página 159: Valores De Salida

    Proline Promass E 300 HART Configuración Visión general de los parámetros con una breve descripción Parámetro Descripción Indicación Valor medido 1 … n Visualiza el valor efectivo de entrada. Número de coma flotante con signo Corriente medida 1 … n Visualiza el valor efectivo de la entrada de corriente.

  • Página 160: Valores Para La Salida De Pulsos/Frecuencia/Conmutación

    Configuración Proline Promass E 300 HART Navegación Menú "Diagnóstico" → Valor medido → Valores de salida → Valor salida corriente 1 … n ‣ Salida de corriente 1 … n Corriente de salida →  160 Corriente medida →  160 Visión general de los parámetros con una breve descripción...

  • Página 161: Adaptar El Instrumento De Medición A Las Condiciones De Proceso

    Proline Promass E 300 HART Configuración Valores para salida de relé Submenú Salida de relé 1 … n contiene todos los parámetros necesarios para visualizar los valores de corriente medidos para cada salida de relé. Navegación Menú "Diagnóstico" → Valor medido → Valores de salida → Salida de relé 1 … n ‣...

  • Página 162: Ejecución De Un Reinicio Del Totalizador

    Configuración Proline Promass E 300 HART 11.6 Ejecución de un reinicio del totalizador Los totalizadores se reinician en el Submenú Operación: • Control contador totalizador • Resetear todos los totalizadores Navegación Menú "Operación" → Manejo del totalizador ‣ Manejo del totalizador →...

  • Página 163: Control Contador Totalizador

    Proline Promass E 300 HART Configuración Parámetro Requisito previo Descripción Selección / Entrada Ajuste de fábrica de usuario /  Indicación Densidad media ponderada Para el código de pedido Muestra la media ponderada Número de coma – siguiente: de la densidad desde la última flotante con signo •...

  • Página 164: Alcance Funcional Del Parámetro "Resetear Todos Los Totalizadores

    Configuración Proline Promass E 300 HART 11.6.2 Alcance funcional del Parámetro "Resetear todos los totalizadores" Opciones Descripción Cancelar No se ejecutará ninguna acción y el usuario saldrá del parámetro. Resetear + Iniciar Pone a cero todos los totalizadores y reinicia el proceso de totalización. Se borran todos los valores de caudal totalizados anteriormente.
  • Página 165 Proline Promass E 300 HART Configuración Intervalo de memoria →  167 →  167 Borrar memoria de datos Registro de datos →  167 Retraso de conexión →  168 Control de registro de datos →  168 Estado registro de datos →...
  • Página 166 Configuración Proline Promass E 300 HART Visión general de los parámetros con una breve descripción Parámetro Requisito previo Descripción Selección / Entrada Ajuste de fábrica de usuario /  Indicación Asignación canal 1 El paquete de aplicaciones de Asignar una variable de • Desconectado...
  • Página 167 Proline Promass E 300 HART Configuración Parámetro Requisito previo Descripción Selección / Entrada Ajuste de fábrica de usuario /  Indicación • Amortiguación Oscilación 0 • Fluct oscilación de amortig 0 • Frecuencia Oscilación 0 • Fluctuación Frecuencia 0 • Amplitud de oscilación • Amplitud Oscilación 1...

  • Página 168: Gestor De La Fracción De Gas

    Configuración Proline Promass E 300 HART Parámetro Requisito previo Descripción Selección / Entrada Ajuste de fábrica de usuario /  Indicación Retraso de conexión En el Parámetro Registro de Introducción del tiempo de 0 … 999 h datos está seleccionada la retardo para el registro de Opción No sobreescritura.

  • Página 169: Submenú "Indice Del Producto

    Proline Promass E 300 HART Configuración Visión general de los parámetros con una breve descripción Parámetro Descripción Selección Ajuste de fábrica Gas Fraction Handler Activa la función del manipulador de • Desconectado Moderado fracciones de gas para medios de dos fases.

  • Página 170: Diagnóstico Y Localización Y

    Diagnóstico y localización y resolución de fallos Proline Promass E 300 HART Diagnóstico y localización y resolución de fallos 12.1 Localización y resolución de fallos en general Para el indicador local Fallo Causas posibles Remedio Visualizador apagado y sin señales La tensión de alimentación no...

  • Página 171: Para Las Señales De Salida

    Proline Promass E 300 HART Diagnóstico y localización y resolución de fallos Para las señales de salida Error Causas posibles Acción correctiva Señal de salida fuera del rango El módulo de la electrónica Pida una pieza de repuesto válido principal es defectuoso.

  • Página 172: Información De Diagnóstico Mediante Diodos Luminiscentes

    Diagnóstico y localización y resolución de fallos Proline Promass E 300 HART Error Causas posibles Remedio Conexión de red no presente o inestable La red WLAN es débil. • El equipo de operación está fuera del rango de recepción: compruebe el estado de la red en el equipo de operación.
  • Página 173 Proline Promass E 300 HART Diagnóstico y localización y resolución de fallos Color Significado Tensión de alimentación Apagado Tensión de alimentación desactivada o insuficiente. Verde Tensión de alimentación correcta. Estado del equipo Apagado Error de firmware (funcionamiento Verde El estado del equipo es correcto.

  • Página 174: Información De Diagnóstico En El Indicador Local

    Diagnóstico y localización y resolución de fallos Proline Promass E 300 HART 12.3 Información de diagnóstico en el indicador local 12.3.1 Mensaje de diagnóstico Los fallos detectados por el sistema de automonitorización del equipo de medición se muestran por medio de un mensaje de diagnóstico en alternancia con el indicador operativo.
  • Página 175 Proline Promass E 300 HART Diagnóstico y localización y resolución de fallos Comportamiento de diagnóstico Símbolo Significado Alarma • Se interrumpe la medición. • Las salidas de señal y los totalizadores adoptan el estado definido para situaciones de alarma. • Se genera un mensaje de diagnóstico.

  • Página 176: Visualización De Medidas Correctivas

    Diagnóstico y localización y resolución de fallos Proline Promass E 300 HART 12.3.2 Visualización de medidas correctivas X X X X X X X X X X X X X X 20.50 S801 V AlimentMuyBaja Menu Lista diagnóst. Diagnóstico 1 S801 V AlimentMuyBaja Diagnóstico 2...

  • Página 177: Acceder A Información Acerca De Medidas De Subsanación

    Proline Promass E 300 HART Diagnóstico y localización y resolución de fallos A0031056 Área de estado con señal de estado Información de diagnóstico Medidas correctivas con ID de servicio Además, los eventos de diagnóstico que han ocurrido pueden visualizarse en Menú...

  • Página 178: Información De Diagnóstico En Fieldcare O Devicecare

    Diagnóstico y localización y resolución de fallos Proline Promass E 300 HART 12.5 Información de diagnóstico en FieldCare o DeviceCare 12.5.1 Opciones de diagnóstico Cualquier fallo que detecta el equipo de medición aparece indicado en la página de inicio del software de configuración a la que se accede a la que establece la conexión.

  • Página 179: Acceder A Información Acerca De Medidas De Subsanación

    Proline Promass E 300 HART Diagnóstico y localización y resolución de fallos 12.5.2 Acceder a información acerca de medidas de subsanación Para cada evento de diagnóstico hay información con remedios para rectificar rápidamente el problema en cuestión a la que puede accederse: •...

  • Página 180: Visión General De La Información De

    Diagnóstico y localización y resolución de fallos Proline Promass E 300 HART Experto → Comunicación → Categoría de eventos de diagnóstico Señales de estado disponibles Configuración según especificaciones de HART 7 (estado condensado), conforme a NAMUR NE107. Símbolo Significado Fallo Se ha producido un error en el equipo.
  • Página 181 Proline Promass E 300 HART Diagnóstico y localización y resolución de fallos Número de Texto corto Remedio Señal de Comportamiento diagnóstico estado de diagnóstico [Ex- [Ex-fábrica] fábrica] Fallo en la corriente de 1. Si está disponible: comprobar Alarm excitación cable entre sensor y transmisor 2.
  • Página 182 Diagnóstico y localización y resolución de fallos Proline Promass E 300 HART Número de Texto corto Remedio Señal de Comportamiento diagnóstico estado de diagnóstico [Ex- [Ex-fábrica] fábrica] Módulo I/O defectuoso Sustituir módulo E/S Alarm Módulo de E/S 1. Reinicio de dispositivo...
  • Página 183 Proline Promass E 300 HART Diagnóstico y localización y resolución de fallos Número de Texto corto Remedio Señal de Comportamiento diagnóstico estado de diagnóstico [Ex- [Ex-fábrica] fábrica] Almacenamiento de 1. Insertar T-DAT Alarm datos 2. Sustituir T-DAT Contenido de la...
  • Página 184 Diagnóstico y localización y resolución de fallos Proline Promass E 300 HART Número de Texto corto Remedio Señal de Comportamiento diagnóstico estado de diagnóstico [Ex- [Ex-fábrica] fábrica] Fallo activación/ Siga secuéncia de activ / desactiv Warning desactivación CT de C.T.:Primera conexión del usuario autorizado, a contin ajuste el interruptor DIP en módulo de...
  • Página 185 Proline Promass E 300 HART Diagnóstico y localización y resolución de fallos Número de Texto corto Remedio Señal de Comportamiento diagnóstico estado de diagnóstico [Ex- [Ex-fábrica] fábrica] Temperatura de proceso Reducir temperatura del proceso Warning muy alta Temperatura de proceso...

  • Página 186: Eventos De Diagnóstico Pendientes

    Diagnóstico y localización y resolución de fallos Proline Promass E 300 HART 12.8 Eventos de diagnóstico pendientes Menú Diagnóstico permite ver por separado el evento de diagnóstico activo y el anterior. A fin de acceder a las medidas para rectificar un evento de diagnóstico: •...

  • Página 187: 12.10 Libro Eventos

    Proline Promass E 300 HART Diagnóstico y localización y resolución de fallos / ../Lista diagnós Diagnóstico 1 F273 ErrorElectrPrinc Diagnóstico 2 Diagnóstico 3 A0014006-ES  37 Considérese el ejemplo del indicador local A fin de acceder a las medidas para rectificar un evento de diagnóstico: •...

  • Página 188: 12.10.2 Filtrar El Libro De Registro De Eventos

    Diagnóstico y localización y resolución de fallos Proline Promass E 300 HART 12.10.2 Filtrar el libro de registro de eventos Utilizando el parámetro Parámetro Opciones de filtro puede definirse qué categoría de mensaje de evento se visualiza en el submenú Lista de eventos del indicador.
  • Página 189 Proline Promass E 300 HART Diagnóstico y localización y resolución de fallos Número de Nombre de información información I1449 Grabando datos con fallo de aplicación I1450 Revisión apagada I1451 Revisión conectada I1457 Fallo:verificación de error de medida I1459 Fallo en la verificación del módulo I/O I1460 Fallo en verificación HBSI...

  • Página 190: 12.11 Reinicio Del Equipo De Medición

    Diagnóstico y localización y resolución de fallos Proline Promass E 300 HART 12.11 Reinicio del equipo de medición La configuración completa del equipo, o una parte de la configuración, se puede reiniciar a un estado definido con Parámetro Resetear dispositivo (→  138).
  • Página 191 Proline Promass E 300 HART Diagnóstico y localización y resolución de fallos Revisión de aparato →  191 ID de dispositivo →  191 →  192 Tipo de dispositivo ID del fabricante →  192 Visión general de los parámetros con una breve descripción Parámetro...

  • Página 192: 12.13 Historial Del Firmware

    Diagnóstico y localización y resolución de fallos Proline Promass E 300 HART Parámetro Descripción Indicación Ajuste de fábrica Tipo de dispositivo Muestra el tipo de instrumento y como está Número hexadecimal de 2 0x3B (para Promass 300/500) registrado en la fundación HART.

  • Página 193: 12.14 Historial Y Compatibilidad Del Equipo

    "Información del fabricante". Puede bajarse un documento de información del fabricante en: • En el área de descargas del sitio web de Endress+Hauser: www.endress.com → Downloads • Especifique los siguientes detalles: •...
  • Página 194 Diagnóstico y localización y resolución de fallos Proline Promass E 300 HART Modelo de equipo Estado de Cambio en comparación con el modelo Compatibilidad con actualización anterior modelos anteriores 09.2019 Módulo E/S con rendimiento y funcionalidad mejorados: véase el firmware 01.05.zz del equipo →...

  • Página 195: Mantenimiento

    →  219. 13.2 Equipos de medición y ensayo Endress+Hauser ofrece una amplia gama de equipos de medición y ensayo, como W@M o ensayos de equipos. El centro Endress+Hauser de su zona le puede proporcionar información detallada sobre nuestros servicios.

  • Página 196: Reparación

    • Las reparaciones las realiza el personal de servicios de Endress+Hauser o usuarios debidamente formados. • Únicamente el personal de servicios de Endress+Hauser o en la fábrica pueden convertir los equipos certificados en otros equipos certificados. 14.1.2 Observaciones sobre reparaciones y conversiones Observe lo siguiente cuando tenga que realizar alguna reparación o modificación del...

  • Página 197: Eliminación

    Proline Promass E 300 HART Reparación 14.5 Eliminación En los casos necesarios según la Directiva 2012/19/UE, sobre residuos de equipos eléctricos y electrónicos (RAEE), nuestro producto está marcado con el símbolo representativo a fin de minimizar los desechos de RAEE como residuos urbanos no seleccionados.

  • Página 198: Accesorios

    Hay varios accesorios disponibles para el equipo que pueden pedirse junto con el equipo o posteriormente a Endress + Hauser. Puede obtener información detallada sobre los códigos de pedido correspondientes tanto del centro de ventas de Endress+Hauser de su zona como de la página de productos de Endress+Hauser en Internet: www.endress.com.

  • Página 199: Para El Sensor

     Si usa aceite como producto de calentamiento, consulte con Endress+Hauser. Las camisas de calefacción no se pueden utilizar con sensores provistos de un disco de ruptura.

  • Página 200: Accesorios Específicos De Servicio

    Accesorios Proline Promass E 300 HART 15.3 Accesorios específicos de servicio Accesorio Descripción Applicator Software para seleccionar y dimensionar equipos de medición de Endress+Hauser: • Elección de equipos de medición con requisitos industriales • Cálculo de todos los datos necesarios para identificar el flujómetro óptimo, p.
  • Página 201 Proline Promass E 300 HART Accesorios Accesorios Descripción Cerabar S El transmisor de presión para medidas de presiones absoluta y relativa de gases, vapor y líquidos. Puede utilizarse para obtener el valor de la presión de trabajo.  • Información técnica TI00383P •...

  • Página 202: Datos Técnicos

    Datos técnicos Proline Promass E 300 HART Datos técnicos 16.1 Aplicación El equipo de medición solo es adecuado para la medición de flujo de líquidos y gases. Según la versión pedida, el equipo de medición también puede medir productos potencialmente explosivos, inflamables, venenosos u oxidantes.

  • Página 203: Entrada

    Proline Promass E 300 HART Datos técnicos 16.3 Entrada Variable medida Variables medidas directamente • Caudal másico • Densidad • Temperatura Variables medidas calculadas • Caudal volumétrico • Caudal volumétrico normalizado • Densidad de referencia Rango de medición Rango de medición para líquidos Rango de medición valores de fondo de escala...

  • Página 204: Valores Medidos Externamente

    • Presión de trabajo para aumentar la precisión (Endress+Hauser recomienda el uso de un instrumento que mida la presión absoluta, p. ej., Cerabar M o Cerabar S) •...
  • Página 205 Proline Promass E 300 HART Datos técnicos Tensión de entrada ≤ 30 V (pasivo) máxima Tensión de circuito abierto ≤ 28,8 V (activo) Variables de entrada • Presión factibles • Temperatura • Densidad Entrada de estado Valores de entrada • CD –3 … 30 V máximos...

  • Página 206: Salida

    Datos técnicos Proline Promass E 300 HART 16.4 Salida Señal de salida Salida de corriente de 4 a 20 mA HART Código de producto "Salida; entrada 1" (20): Opción BA: salida de corriente de 4 a 20 mA HART Modo de señal Puede configurarse como: •...

  • Página 207: Salida De Corriente De 4 A 20 Ma

    Proline Promass E 300 HART Datos técnicos Atenuación Configurable: 0 … 999,9 s Variables medidas • Caudal másico asignables • Caudal volumétrico • Caudal volumétrico normalizado • Densidad • Densidad de referencia • Temperatura • Temp. electrónica • Frecuencia de oscilación 0 •...

  • Página 208: Salida De Pulsos/Frecuencia/Conmutación

    Datos técnicos Proline Promass E 300 HART Rango de corriente Puede configurarse como: • 4 a 20 mA NAMUR • 4 a 20 mA EUA • 4 a 20 mA • Corriente fija Valores de salida máximos 22,5 mA Tensión de entrada CD 30 V máxima...
  • Página 209 Proline Promass E 300 HART Datos técnicos Salida de corriente 22,5 mA (activa) máxima Tensión de circuito abierto CC 28,8 V (activo) Frecuencia de salida Configurable: frecuencia de valor final 2 … 10 000 Hz(f = 12 500 Hz) máx.

  • Página 210: Entrada/Salida Configurable Por El Usuario

    Datos técnicos Proline Promass E 300 HART Caída de tensión Para 22,5 mA: ≤ CC 2 V Frecuencia de salida Configurable: 0 … 1 000 Hz Atenuación Configurable: 0 … 999 s Relación pulso/pausa Variables medidas • Flujo másico asignables •...

  • Página 211: Salida De Corriente 0/4 A 20 Ma

    Proline Promass E 300 HART Datos técnicos Salida de corriente 0/4 a 20 mA 4 a 20 mA Comportamiento error Escoja entre: • 4 … 20 mA conforme a la recomendación NAMUR NE 43 • 4 … 20 mA conforme al sistema de unidades anglosajón •...

  • Página 212: Navegador De Internet

    Datos técnicos Proline Promass E 300 HART Interfaz/protocolo • Mediante comunicaciones digitales: Protocolo HART • Mediante interfaz de servicio • Interfaz de servicio CDI-RJ45 • Interfaz WLAN Indicador de textos Con información sobre causas y medidas correctivas sencillos Navegador de Internet Indicación escrita...

  • Página 213: Terminales

    Proline Promass E 300 HART Datos técnicos Tensión de alimentación Código de producto para Tensión del terminal Rango de frecuencias "Fuente de alimentación" Opción D CD 24 V ±20% – Opción E CA 100 … 240 V –15 a +10 %...

  • Página 214: Características De Funcionamiento

    Datos técnicos Proline Promass E 300 HART 16.6 Características de funcionamiento Condiciones de • Límites de error basados en la ISO 11631 funcionamiento de • Agua con +15 … +45 °C (+59 … +113 °F) a 2 … 6 bar (29 … 87 psi) referencia •...

  • Página 215: Repetibilidad

    Proline Promass E 300 HART Datos técnicos Unidades del SI 1:10 1:20 1:50 1:100 1:500 [mm] [kg/h] [kg/h] [kg/h] [kg/h] [kg/h] [kg/h] 2 000 6 500 18 000 1 800 45 000 4 500 2 250 70 000 7 000...

  • Página 216: Salida De Impulso/Frecuencia

    Datos técnicos Proline Promass E 300 HART Densidad (líquidos) ±0,00025 g/cm Temperatura ±0,25 °C ± 0,0025 · T °C (±0,45 °F ± 0,0015 · (T–32) °F) Tiempo de respuesta El tiempo de respuesta depende de la configuración (amortiguación). Influencia de la...

  • Página 217: Influencia De La Presión Del Producto

    Proline Promass E 300 HART Datos técnicos Influencia de la presión del Las tablas siguientes muestran el efecto de una diferencia de presión entre la presión de producto calibración y la presión de proceso sobre la precisión en el caso del flujo másico y la densidad.

  • Página 218: Instalación

    Datos técnicos Proline Promass E 300 HART Ejemplo de error medido máximo E [%] 95 100 Q [%] A0030289 Error medido máximo en % de lect. (ejemplo) Caudal en % del valor de fondo de escala máximo 16.7 Instalación Condiciones de instalación →...

  • Página 219: Proceso

    Proline Promass E 300 HART Datos técnicos Opcional Código de producto para "Opciones del sensor", opción CM "IP69 Antena WLAN externa IP67 Resistencia a vibraciones y Vibraciones de tipo sinusoidal, conforme a IEC 60068-2-6 choques • 2 … 8,4 Hz, 3,5 mm pico •...

  • Página 220: Influencia De La Temperatura Del Producto En La Temperatura Ambiente

    Datos técnicos Proline Promass E 300 HART Influencia de la temperatura del producto en la temperatura ambiente A0031121  40 Representación ejemplar, valores en la tabla siguiente. Temperatura ambiente Temperatura del producto Máxima temperatura admisible del producto T = 60 °C (140 °F); las temperaturas de producto a máx...
  • Página 221 Proline Promass E 300 HART Datos técnicos Presión de ruptura de la caja del sensor Si el equipo está dotado con un disco de ruptura (código de producto para "Opción del sensor", opción CA "Disco de ruptura"), la presión de activación del disco de ruptura es decisiva .

  • Página 222: 16.10 Estructura Mecánica

    Datos técnicos Proline Promass E 300 HART 16.10 Estructura mecánica Diseño, medidas Las medidas y las longitudes instaladas del equipo se pueden consultar en el documento "Información técnica", sección "Estructura mecánica" Peso Todos los valores del peso (el peso excluye el material de embalaje) se refieren a equipos con bridas EN/DIN PN 40.

  • Página 223: Entradas De Cable/Prensaestopas

    Proline Promass E 300 HART Datos técnicos Entradas de cable/prensaestopas A0020640  41 Entradas de cable/prensaestopas posibles Rosca M20 × 1,5 Prensaestopas M20 × 1,5 Adaptador para entrada de cable con rosca interior G ½" o NPT ½" Código de producto para "Caja"; opción: A "Aluminio, recubierta"...

  • Página 224: 16.11 Operabilidad

    Datos técnicos Proline Promass E 300 HART Juntas Conexiones soldadas a proceso sin juntas internas Accesorios Cubierta protectora Acero inoxidable 1.4404 (316L) Antena WLAN externa • Antena: plástico ASA (acrilonitrilo estireno acrilato) y latón niquelado • Adaptador: Acero inoxidable y latón niquelado •...
  • Página 225 Proline Promass E 300 HART Datos técnicos Configuración local Mediante módulo de visualización Equipos: • Código de producto para "Indicador; operación", opción F: "Indicador gráfico iluminado de 4 líneas; control óptico" • Código de producto para "Indicador; funcionamiento", opción G "de 4 líneas, indicador gráfico, iluminado;...

  • Página 226: Aplicaciones De Software De Configuración Admitidas

    Datos técnicos Proline Promass E 300 HART A0026786  43 Funcionamiento mediante módulo de indicación y configuración a distancia DKX001 Elementos de indicación y configuración Los elementos de indicación y operación se corresponden con los del módulo indicador →  225.

  • Página 227: Servidor Web

    Proline Promass E 300 HART Datos técnicos Aplicaciones de Unidad de Interfaz Información adicional software de configuración configuración admitidas Navegador de internet Consola portátil, PC o • Interfaz de servicio Documentación especial del tableta con navegador CDI-RJ45 equipo →  236 de internet •...
  • Página 228 Datos técnicos Proline Promass E 300 HART Funciones admitidas Intercambio de datos entre la unidad de configuración (como, por ejemplo, una consola portátil) y el equipo de medición: • Carga de la configuración desde el equipo de medición (formato XML, copia de seguridad de la configuración)

  • Página 229: Automático

    Proline Promass E 300 HART Datos técnicos Copia de seguridad de los datos Automático • Los datos más importantes del equipo (sensor y transmisor) se guardan automáticamente en los módulos DAT • Si se reemplaza el transmisor o el dispositivo de medición: una vez que se ha cambiado el T-DAT que contiene los datos del equipo anterior, el nuevo dispositivo de medición está...

  • Página 230: 16.12 Certificados Y Homologaciones

    Reino Unido (instrumentos reglamentarios). Estas se enumeran en la declaración UKCA de conformidad, junto con las especificaciones designadas. Si se selecciona la opción de pedido correspondiente a la marca UKCA, Endress+Hauser identifica el equipo con la marca UKCA para confirmar que ha superado satisfactoriamente las evaluaciones y pruebas pertinentes.
  • Página 231 Proline Promass E 300 HART Datos técnicos Compatibilidad higiénica • Certificación 3-A • Solo los equipos de medición con el código de producto para "Homologaciones adicionales", opción LP "3A", disponen de la homologación 3-A. • La homologación 3-A se refiere al sistema de medición.

  • Página 232: Homologación Crn

    PED/G1/x (x = categoría) o b) UK/G1/x (x = categoría) en la placa de identificación del sensor, Endress+Hauser confirma que se cumplen los "Requisitos de seguridad esenciales" a) especificados en el anexo I de la Directiva sobre equipos a presión 2014/68/UE o en el b) plan 2 de Instrumentos reglamentarios 2016 n.º...

  • Página 233: 16.13 Paquetes De Aplicaciones

    Se puede realizar un pedido de paquetes de software con el instrumento o más tarde a Endress+Hauser. La información detallada sobre el código de producto en cuestión está disponible en su centro local Endress+Hauser o en la página de productos del sitio web de Endress+Hauser: www.endress.com.
  • Página 234 Datos técnicos Proline Promass E 300 HART Heartbeat Verification Cumple con los requisitos de verificación de trazabilidad conforme a DIN ISO 9001:2008 cap. 7.6 a) "Control del equipo de monitorización y medición". • Comprobación de funcionamiento en el estado instalado sin interrumpir el proceso.

  • Página 235: 16.14 Accesorios

    • Device Viewer (www.endress.com/deviceviewer): Introduzca el número de serie que figura en la placa de identificación. • Endress+Hauser Operations App: Introduzca el número de serie que figura en la placa de identificación o escanee el código matricial de la placa de identificación.

  • Página 236: Documentación Suplementaria Dependiente Del Equipo

    Datos técnicos Proline Promass E 300 HART Documentación Instrucciones de seguridad suplementaria dependiente Instrucciones de seguridad para equipos eléctricos para zonas con peligro de explosión. del equipo Contenidos Código de la documentación ATEX/IECEx Ex d/Ex de XA01405D ATEX/IECEx Ex ec...

  • Página 237: Instrucciones Para La Instalación

    Proline Promass E 300 HART Datos técnicos Instrucciones para la instalación Contenido Comentario Instrucciones de instalación para juegos de • Acceso a una visión general de todos los juegos de piezas disponibles Device Viewer →  196 piezas de repuesto y accesorios •...

  • Página 238: Índice Alfabético

    Índice alfabético Proline Promass E 300 HART Índice alfabético Configuración del backup (Submenú) ..135 Corriente de entrada (Asistente) ....89 Acceso de escritura .
  • Página 239 Proline Promass E 300 HART Índice alfabético Salida de corriente ......91 Comprobaciones tras la instalación (lista de Salida de pulsos doble .
  • Página 240 Índice alfabético Proline Promass E 300 HART Disco de ruptura Filtrar el libro de registro de eventos ... . 188 Instrucciones de seguridad ....26 Finalidad del documento .
  • Página 241 Proline Promass E 300 HART Índice alfabético Visión general ......180 Explicación ......54 Información del documento .
  • Página 242 Índice alfabético Proline Promass E 300 HART Protección de los ajustes de los parámetros ..142 Sentido de flujo ......28 Protocolo HART Señal de salida .
  • Página 243 Proline Promass E 300 HART Índice alfabético Visualización ......127 Supresión de caudal residual ....212 Zona de visualización...
  • Página 244 *71584262* 71584262 www.addresses.endress.com...

Tabla de contenido
