Medición 4p
3.4
El método de cuatro polos es recomendado para mediciones de las resistencias efectivas de las
puestas a tierra de pequeños valores. Permite eliminar la infuencia de la resistencia efectiva de los
conductores en el resultado de la medición. Para defnir la resistividad del suelo se recomienda aplicar
la función correspondiente (punto 3.7).

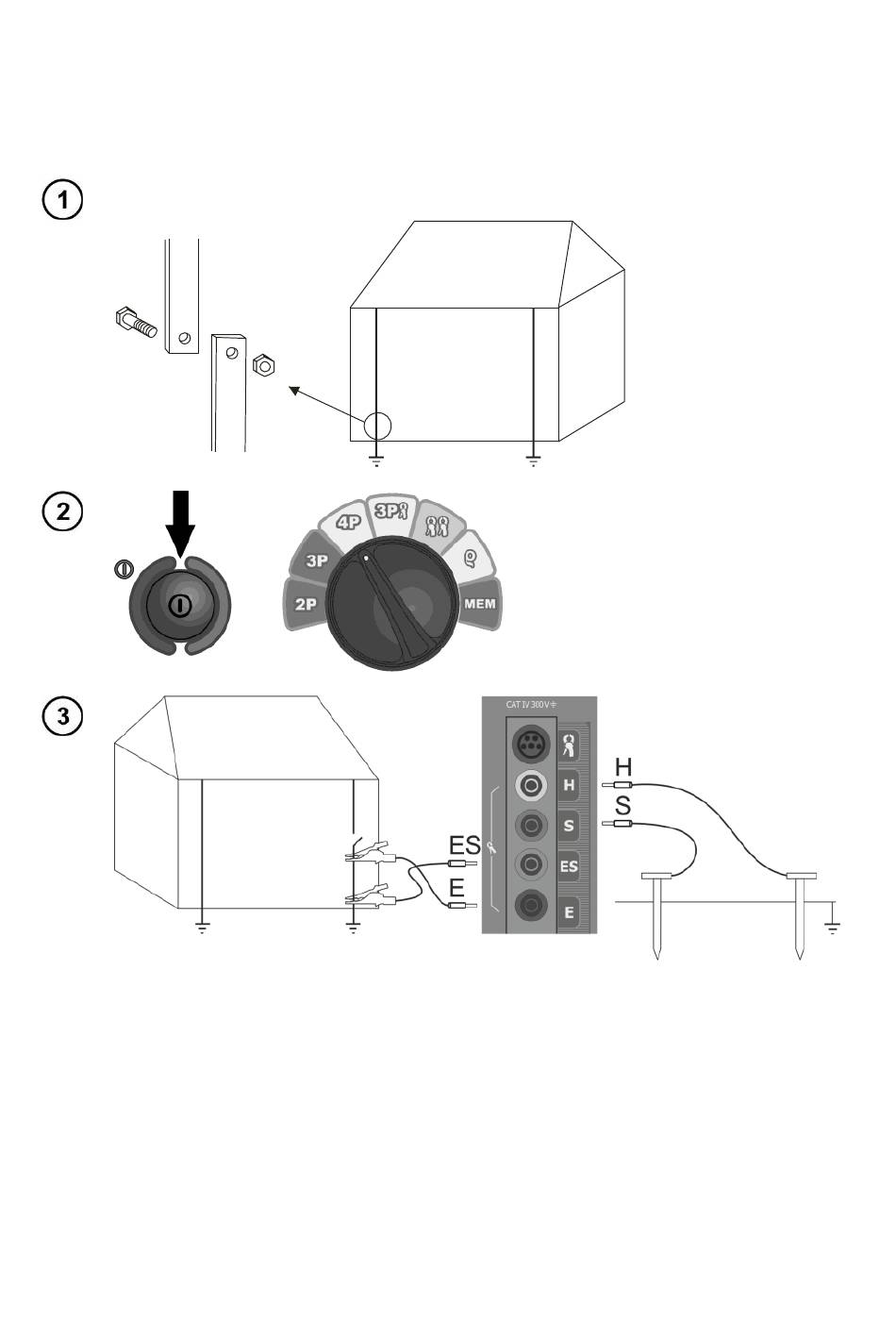

Desconectar la toma de tierra de la instalación.
Conectar el electrodo de corriente, puesto en la tierra, con el asiento H del
medidor.
Conectar el electrodo de tensión, puesto en la tierra, con el asiento S del medidor.
Conectar la toma de tierra a estudiar con el asiento E del medidor.
Conectar el asiento ES a la toma de tierra estudiada debejo del conductor E.
Ahora la toma de tierra a estudiar, los electrodos de corriente y de tensión deben
encontrarse en una línea.
MRU-120HD – MANUAL DE USO
Activar el medidor. Poner el
conmutador rotativo de funciones
en la posición 4p.
19
