Instalación De La Unidad Base Uponor Smatrix Move; Colocación De La Unidad Base; Montaje De La Unidad Base En La Pared - Uponor Smatrix Move Manual De Instalación Y Funcionamiento

5 Instalación de la unidad base Uponor Smatrix
Move
5.1 Colocación de la unidad base
Consulte las directrices de preparación de la instalación
(véase la sección 4.2 Preparación de la instalación) y
observe las siguientes indicaciones para posicionar la
unidad base:
• A ser posible, ubique la unidad base cerca del
actuador. Asegúrese de que haya cerca una toma de
corriente de CA de 230 V, o si las normativas locales
lo requieren, una caja de distribución conectada a la
red.
• Compruebe que la tapa de la unidad base se pueda
quitar fácilmente.
• Compruebe que los conectores e interruptores sean
de fácil acceso.
A :
dvertenciA
La instalación y el mantenimiento eléctricos
de elementos protegidos con tapas y que
funcionen a 230 V CA se debe llevar a
cabo bajo la supervisión de un electricista
cualificado.
A :
dvertenciA
Asegúrese de que la unidad base y los
dispositivos conectados, o que se vayan a
conectar, estén desenchufados antes de
realizar cualquier labor tras la cubierta de
protección frente a tensión 230 V CA.
Cuando la unidad base esté conectada a la
red, la mayoría de conectores situados tras
la cubierta de protección de la unidad base
tienen una tensión de 230 V CA.
A :
dvertenciA
No cambie bajo ninguna circunstancia las
conexiones de los sensores y las conexiones
de 230 V. Intercambiar estas conexiones
podría causar daños personales graves,
incluso la muerte, como materiales a la propia
aplicación, los sensores conectados y otras
aplicaciones.
N O TA :
Únicamente los actuadores Uponor de 230 V
son compatibles con la unidad base.
U P O N O R S M AT R I X M O V E · M A N U A L D E I N S TA L A C I Ó N Y F U N C I O N A M I E N T O
5.2 Montaje de la unidad base en la
pared
La unidad base se entrega en kits que incluyen tornillos
y anclajes.
t
ornilloS y AnclAjeS

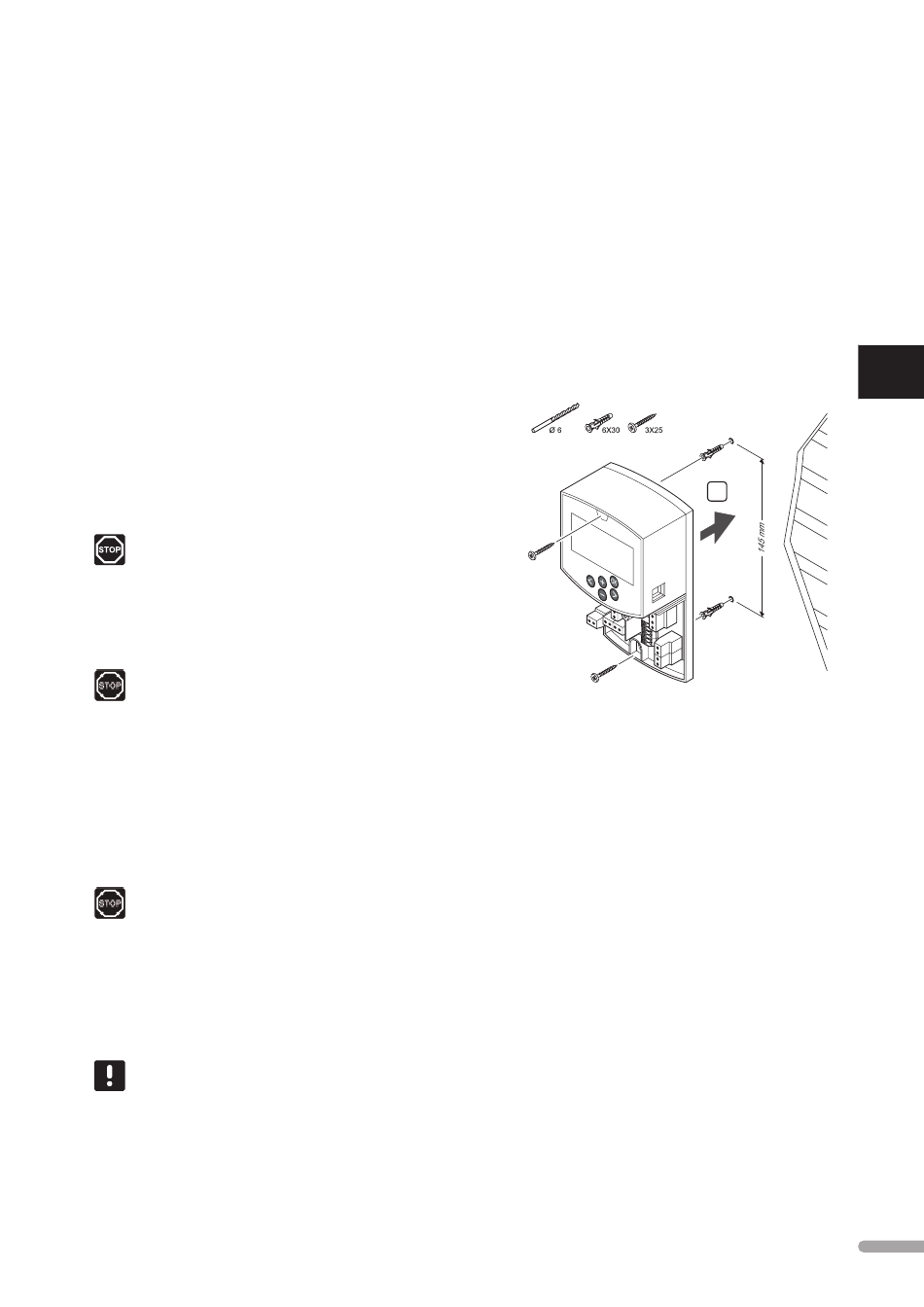

La siguiente figura muestra las posiciones de los orificios
de montaje de la unidad base y cómo unirlo a la pared
utilizando los tornillos y los anclajes.
