Mantenimiento

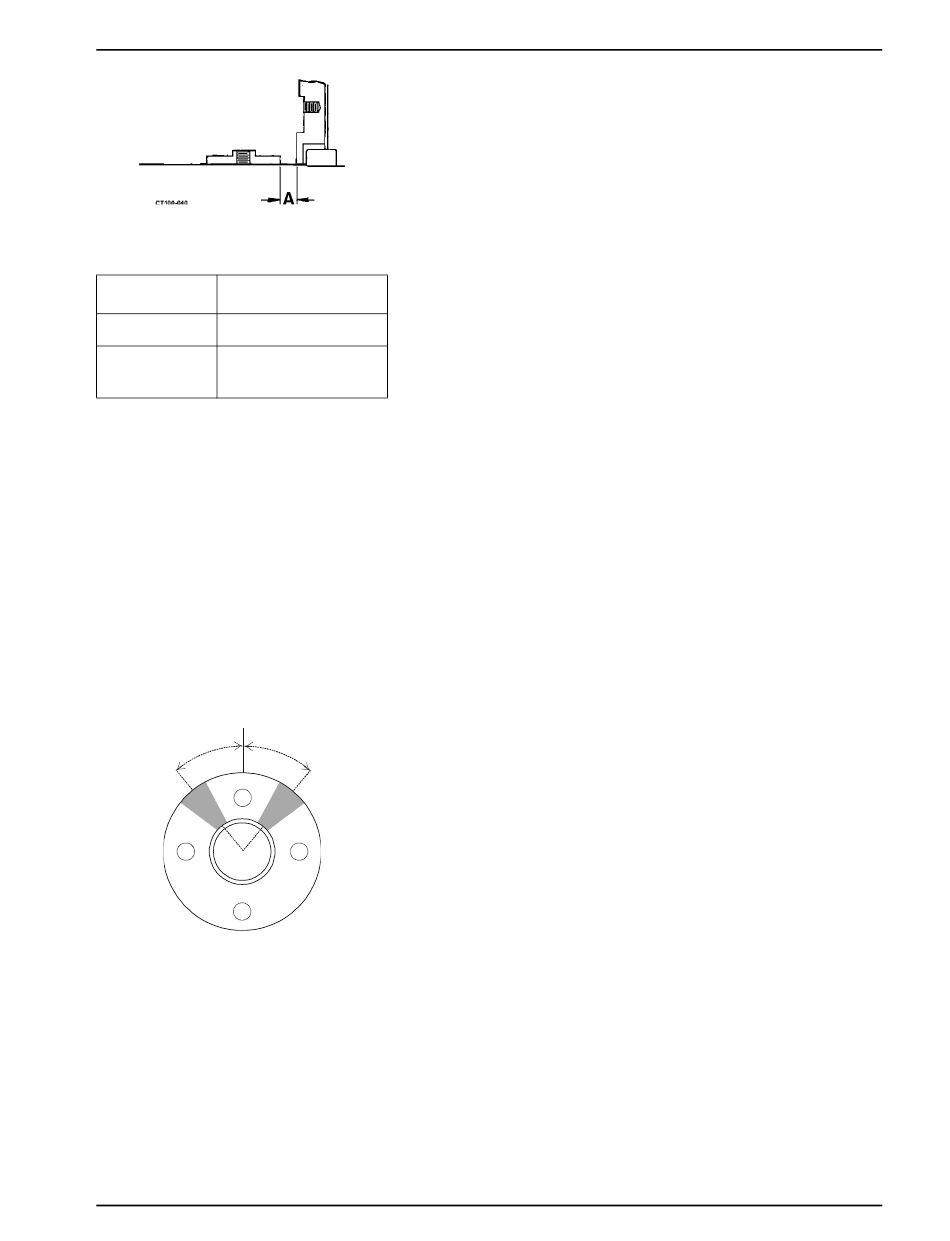

Figura 126 - Dimensión del collar de
accionamiento a la placa posterior
Modelo Dimensión "A"
C-114 5/16" (7.9 mm)
C-216, C-218,
23/64" (9.12 mm)
C-328
45°
CT100-041
Figura 127 - Ubicación de las
conexiones de agua
06/2019
Instalación del sello "E"
1. Instale la placa trasera, la junta y la carcasa.
2. Instale y apriete la abrazadera de la carcasa.
3. Marque en el eje en la posición "A" detrás de la placa trasera.
Consulte Figura 126.
4. Retire la abrazadera de la carcasa, la carcasa y la placa trasera.
5. Deslice el deflector (solo en el diseño de impulsor de pasa-
dor), el anillo del prensaestopas estacionario, un sello girato-
rio interno, una junta tórica de sello, una junta hermética y el
collar de accionamiento en el eje.
6. Ubique el collar de accionamiento en relación con la marca
realizada y fíjelo al eje con los tornillos de fijación. Consulte
Figura 126.
NOTA: Es muy importante la ubicación del collar de
accionamiento.
7. Instale el resorte del sello, la junta hermética del sello, la
junta tórica del sello y el sello en el eje. Consulte Figura 124
y Figura 125 en página 50.
8. Asegúrese de que el resorte esté asentado en cada copa y que
la oreja de impulsión de cada copa de asiento no esté alineada
con los pasadores de impulsión del collar de accionamiento.
9. Deslice el prensaestopas y el conjunto de la placa trasera
sobre el eje y las piezas del sello.
10. Fije el anillo del prensaestopas estacionario a la prensaesto-
pas con cuatro tornillos.
11. Monte el conjunto de protección y apriete la tuerca.
12. Conecte la entrada y salida de agua al prensaestopas. Se
proporcionan
45°
(3
90° entre sí y deben estar ubicadas a 45° con respecto a la
vertical cuando se monte la bomba. El agua de enjuague
debe entrar en una de estas conexiones y salir por la otra.
13. La cantidad de agua utilizada varía de acuerdo con la tempe-
ratura de funcionamiento de la bomba. En aplicaciones al
vacío, se recomienda una descarga de 10 gotas por minuto.
NOTA: El agua debe canalizarse a través de la prensaestopas
para mantener el sello fresco y hermético al vacío.
NOTA: Se requieren aproximadamente 3 galones por hora
(11.36 litros por hora) para mantener la temperatura de sellado a
100 °F (38 °C) cuando la temperatura del producto es 175 °F
(79 °C).
14. Monte la junta de la carcasa, la carcasa y luego instale la
abrazadera. Use un mazo de goma suave para alinear la car-
casa y apriete la abrazadera, luego instale el conjunto de
protección.
95-03008-NEMA
Bomba Waukesha Cherry-Burrell
dos conexiones
175 mm)NPT con el prensaestopas. Están espaciadas a
.
®
Serie C
de agua de 1/8"
