7) Cableado Eléctrico
Conecte los cables a los puertos designados en la pantalla como se indica a
continuación (Véase Figura 8.):
a. Conecte el cable de salida del reactor ArrowMAX
b. Conecte el cable de entrada al puerto #2 de la pantalla.
c. Conecte el cable del interruptor de flujo al puerto #5 de la pantalla.
d. Conecte el cable del adaptador de corriente al conector de alimentación de la pantalla.
Nota: Los puertos n.º 3 y n.º 4 son para posibles actualizaciones futuras y no deben conectarse.

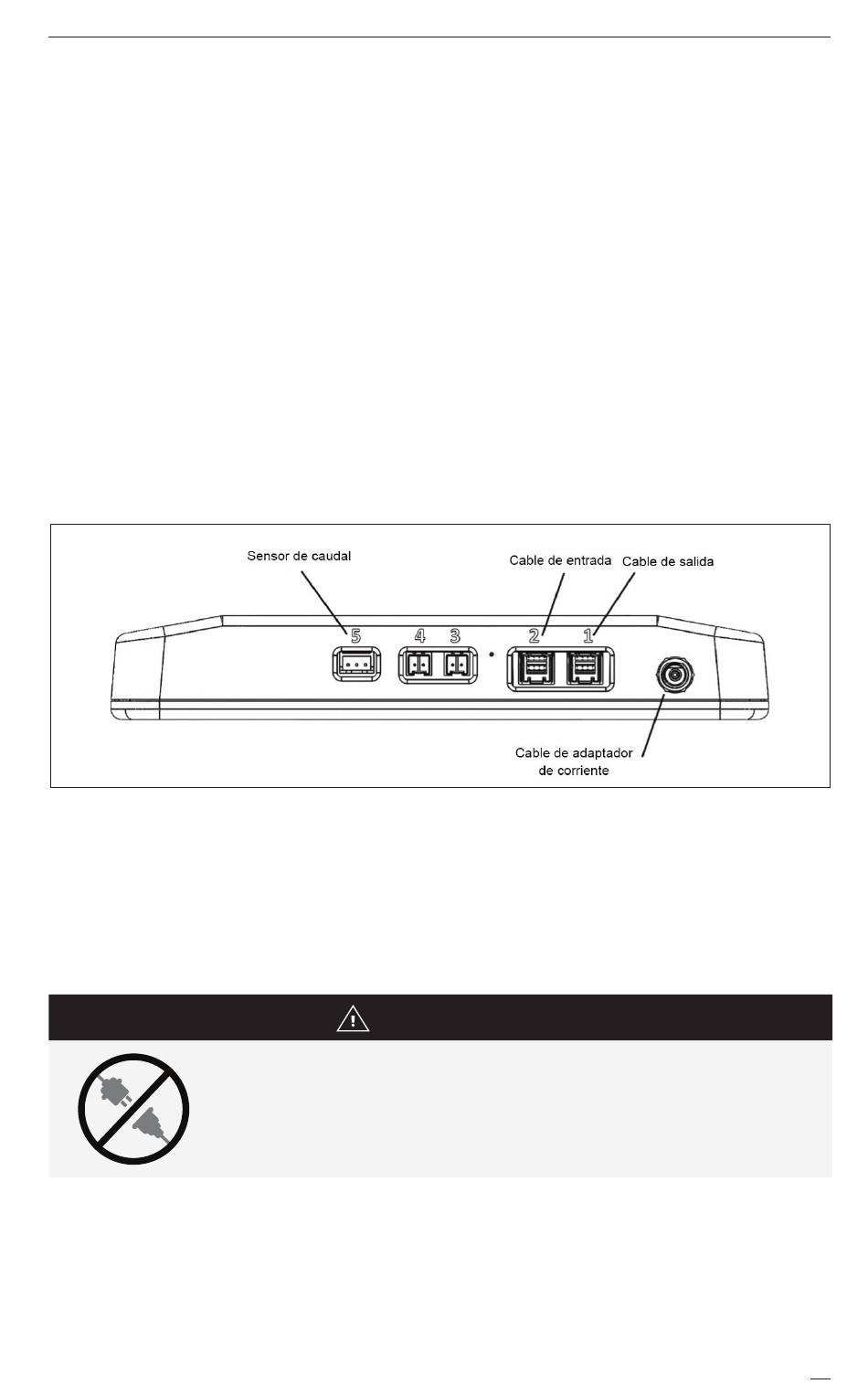

Figura 8: Puertos en el control de pantalla
8) Alimentación del sistema
Enchufe el adaptador de corriente en la toma de corriente protegida con GFCI. La
pantalla se encenderá con el logotipo de Acuva. Espere unos segundos hasta que
se complete la activación del dispositivo. El aparato estará listo para funcionar.
• NO ENCHUFE LOS CABLES CUANDO LA UNIDAD ESTÉ ENCENDIDA.
• PODRÍA DAÑAR LA UNIDAD.
