Estructura y función
Soldadura MIG/MAG
5.2.2.1
Antorcha de función MIG/MAG
El pulsador de la antorcha situado en la antorcha MIG sirve, básicamente, para iniciar y finalizar el pro-
ceso de soldadura. Las antorchas de función disponen de elementos de operación adicionales para
ajustar la velocidad del hilo y la corrección de tensión. Las antorchas con solo un par de teclas, un inter-
ruptor basculante o un botón giratorio deben configurarse debidamente en el control del aparato. Para
ello el parámetro especial FRC se ajustará a los correspondientes componentes acceso-
rios > Véase capítulo 5.7.
5.2.2.2

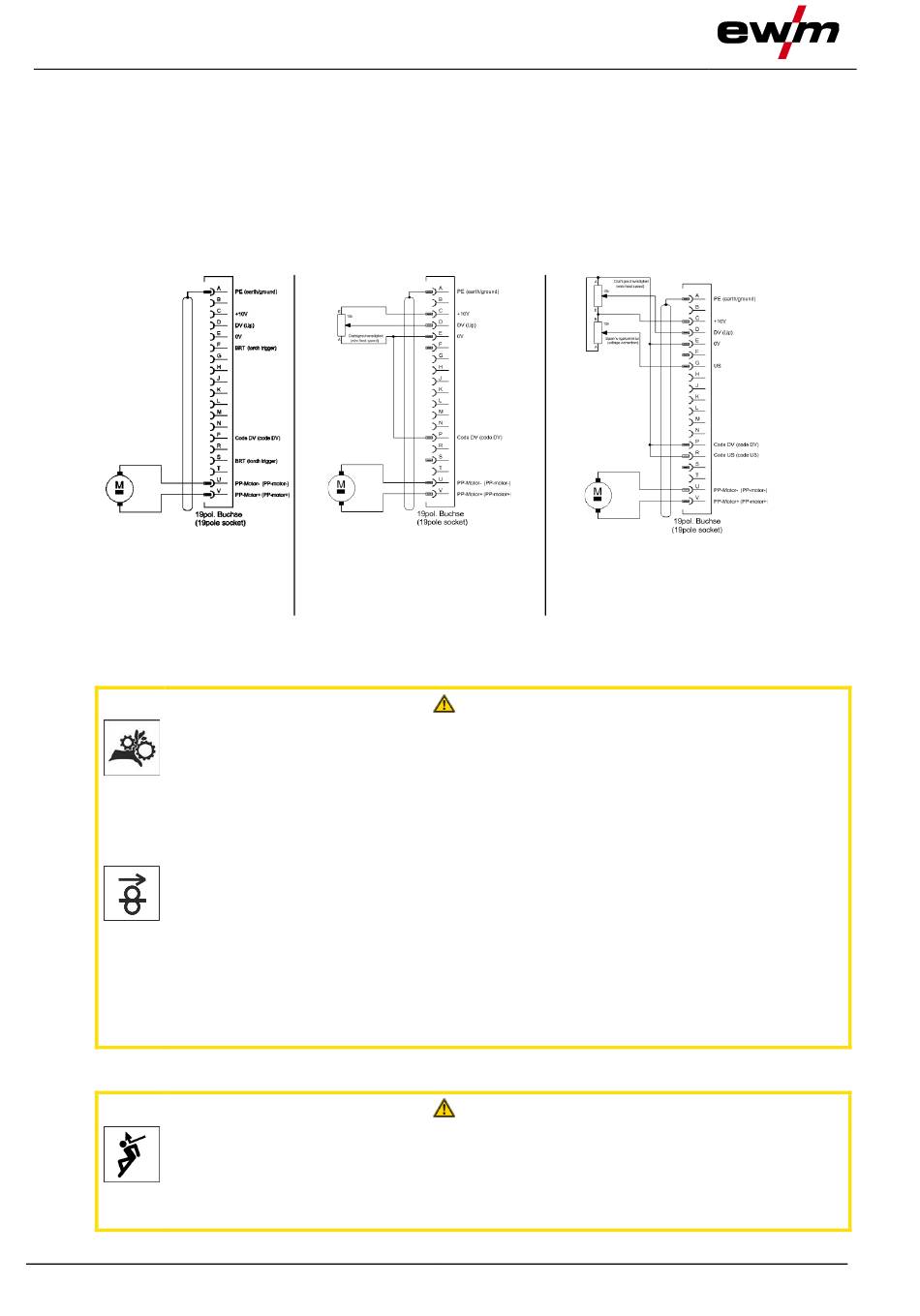

Pistola de soldar MIG/MAG tipo Push/Pull
Disposición de los pínes
sin potenciómetros
5.2.3
Alimentación de alambre
¡Peligro de lesiones por componentes móviles!
Los alimentadores de hilo están equipados con componentes móviles que pueden ent-
rar en contacto con manos, pelo, ropa o herramientas y con ello pueden causar lesio-
nes a personas.
•
No agarre componentes móviles o giratorios ni tampoco piezas de impulsión.
•
Durante el funcionamiento mantenga cerradas las cubiertas de la carcasa o las tapas de
protección.
¡Peligro de lesiones debido a que el hilo de soldadura salga de manera descontrolada!
El hilo de soldadura puede alimentarse a gran velocidad, y si la guía de hilo está incom-
pleta o es inadecuada, podría salir de forma descontrolada y causar lesiones a per-
sonas.
•
Antes de conectar a la red, establezca la guía de hilo completa desde la bobina de hilo
hasta la antorcha.
•
Controle la guía de hilo periódicamente.
•
Durante el funcionamiento mantenga cerradas todas las cubiertas de la carcasa y las tapas
de protección.
5.2.3.1
Colocar la bobina de alambre
Peligro de lesiones por bobina de hilo mal fijada.
Una bobina de hilo mal fijada puede soltarse de la toma de la bobina, caerse y como
consecuencia causar daños en el aparato o lesiones personales.
•
Fije la bobina de hilo correctamente a la toma de bobina de hilo.
•
Antes de comenzar cualquier trabajo, compruebe que la bobina de hilo está bien fijada.
32
con potenciómetro para
la velocidad del hilo
Figura 5-16
ATENCIÓN
ATENCIÓN
con potenciómetros para la ve-
locidad del hilo y la corrección de
la longitud del arco voltaico
