Método de instalación
La manguera de conducto no debe tener más de 10 m de longitud. Asegúrese de que la manguera no
esté doblada ni aplastada por la parte central. Si la temperatura ambiente es baja, se puede acumular
agua de drenaje dentro de la manguera de conducto; por ello, asegúrese de que no se acumule agua
de drenaje en ninguna parte de la manguera de conducto e instale un depósito de desagüe en el
extremo de la manguera de conducto o adopte otras medidas adecuadas.
● Instalación del purgador del suministro de agua (solo Prisma-P-ED y ES)
En función del espacio de mantenimiento disponible a la derecha del instrumento, hay dos maneras
de instalar el purgador que se incluye para el suministro de agua en el puerto de suministro de agua y,
a continuación, conectar la manguera de suministro de agua.

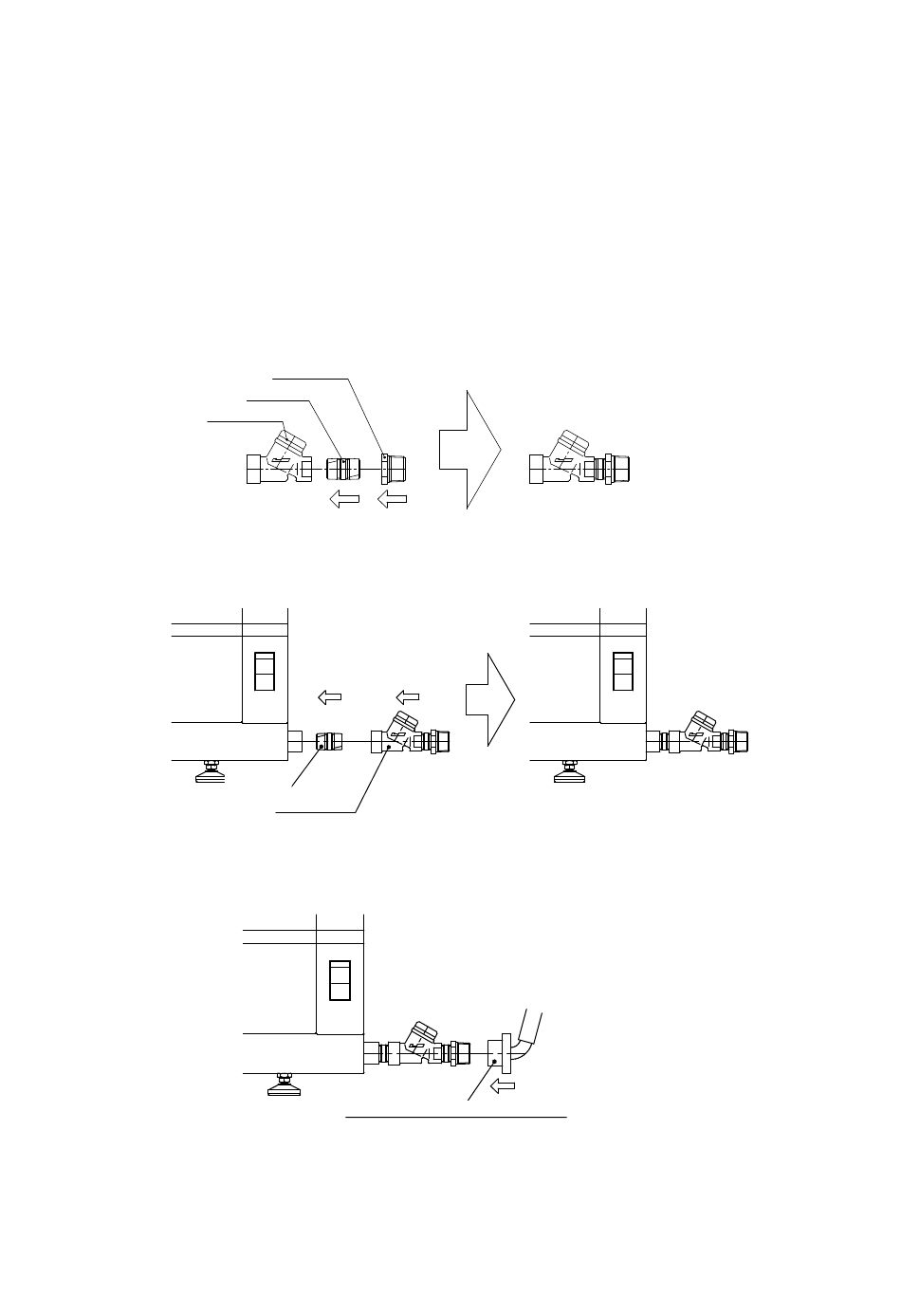

1. Si hay suficiente espacio de mantenimiento (200 mm o más) a la derecha del instrumento.
(1) Enrosque el empalme de conexión y el casquillo en el purgador incluido.
Purgador
(2) Enrosque el empalme incluido y el conjunto del purgador que ensambló en (1) en el puerto de
suministro de agua ubicado en la cara derecha del instrumento.
(3) Enrosque en el interior la manguera de suministro de agua y conéctela al sistema de suministro de
agua siguiendo las instrucciones de la pág. 1-9.
1-11
Casquillo
Empalme
Empalme
Tipo de purgador
Manguera de suministro de agua
Tipo de purgador
