Pulse PRO

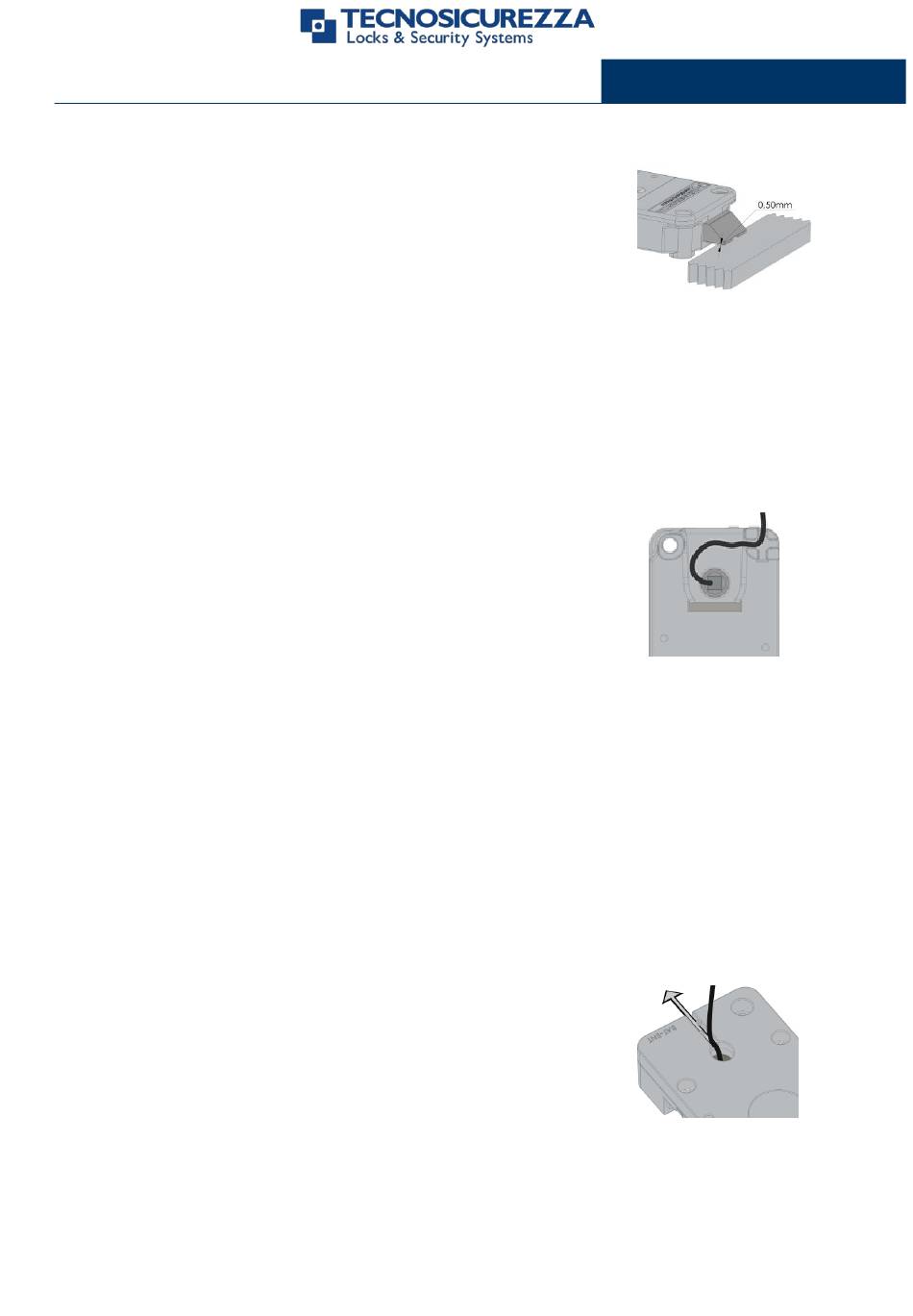

Cuando esté cerrada, debe haber unos 0.5mm entre la cerradura y
la superficie de bloqueo.
Corte el eje a la medida correcta (mida el grosor de la puerta + placa de montaje/pomo o maneta
de rotación + inserción del eje en la cerradura).
Retire cualquier residuo de corte del eje que pueda dañar el cable.
Cerraduras T4801/D & T4801/S
El eje debe ser insertado completamente dentro de la cerradura (7 mm).
Coloque el cable en la ranura del eje, asegurándose de que esté completamente insertado y
bloqueado.
Asegure el cable dentro de la ranura especial ubicada bajo la carcasa
de la cerradura, asegurándose de que no se estire al girar el eje.
Fije la cerradura con los tornillos de montaje adecuados.
Conecte el cable del teclado al conector de la cerradura "1", asegurándose de que esté
completamente insertado y bloqueado. Cualquier interfaz de alarma o porta-baterías debe
conectarse al conector de bloqueo "2". Para quitar el cable, tire del conector hacia arriba y
sáquelo con cuidado.
Cerraduras T4800/D & T4800/S
El eje debe ser insertado un mínimo de 7 mm y un máximo de 12 mm dentro de la cerradura.
ATENCIÓN: no inserte el eje hasta la tapa de la cerradura, deje algo de margen para
permitir el movimiento del cable y poder prevenir cualquier daño.
Fije el cable en la ranura del eje, asegurándose de que el cable se ha insertado y bloqueado
totalmente.
Inserte el conector del cable en el orificio cuadrado presente en la parte inferior de la
cerradura y haga que salga por el lado opuesto.
Asegure el cable dentro de la ranura especial ubicada bajo la
carcasa de la cerradura, asegurándose de que no se estire al girar
el eje.
Fije la cerradura con los tornillos de montaje adecuados.
Conecte el cable del teclado al conector "ENT", asegurándose de que está insertado y
bloqueado. Cualquier interface de alarma o batería debe ser conectado al conector "BAT".
Para quitar el cable, tire hacia arriba del conector y sáquelo cuidadosamente.
II_PulsePro_05_es
Instrucciones de instalación
13 de 20
