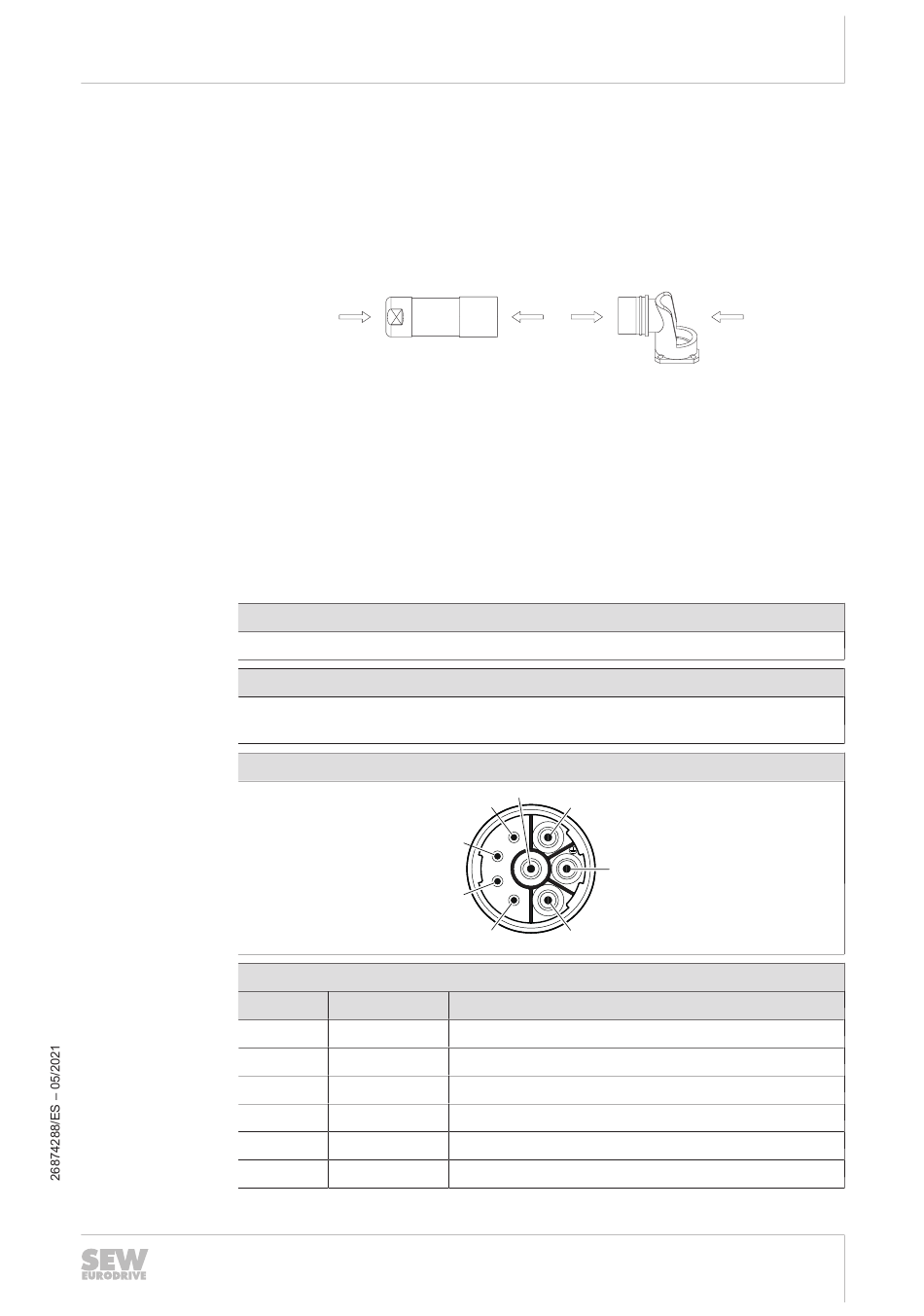

5.6 Conexión de los conectores enchufables – Técnica de dos cables
Encontrará los esquemas de conexiones de los motores también en el Online Support
de SEW‑EURODRIVE.
5.6.1 Leyenda
[A] Dirección visual A
[B] Dirección visual B
[C] Conector lado cliente con contactos hembra
[D] Montaje-brida de fábrica con pines de contacto
5.6.2 Conexión del conector enchufable de potencia SM1/SB1 con/sin freno
La siguiente tabla muestra información sobre esta conexión:
El esquema de conexiones del conector enchufable muestra el lado de contactos de
las conexiones.
Función
Conexión de potencia
Tipo de conexión
M23, Fa. TE Connectivity – Intercontec products, serie 923, inserto SEW, equipa-
miento speedtec, anillo de codificación: sin, macho
Esquema de conexiones
Asignación para motor sin freno
Contacto
A
B
C
D
PE
1
Conexión de los conectores enchufables – Técnica de dos cables
[C]
[A]
D
C
B
A
Señal Descripción
Reservado No conectar
Reservado No conectar
Reservado No conectar
Reservado No conectar
PE Conexión del conductor de puesta a tierra
U Conexión de motor, fase U
Instalación eléctrica
[D]
[B] [A]
4
3
PE
1
Instrucciones de funcionamiento – CM3C63 – 100
