es
6 Instalación y conexión eléctri-
ca

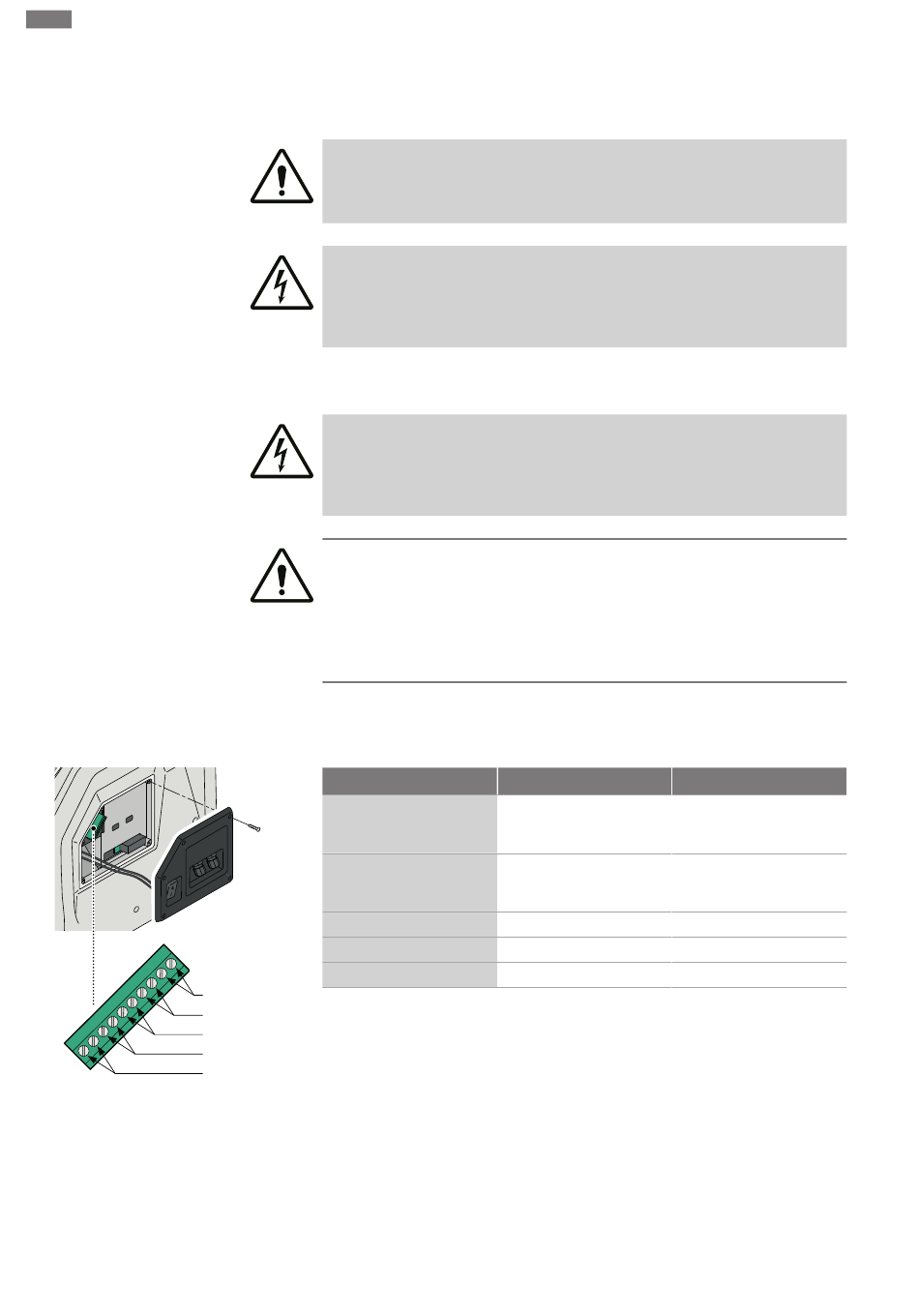

6.1 Conexión de la tarjeta de expan-
sión
42
Instalación y conexión eléctrica
Únicamente el personal autorizado y cualificado puede realizar todos los trabajos de
instalación y conexión eléctrica de acuerdo con la normativa y la legislación vigen-
tes.
ADVERTENCIA
Daños físicos
Debe cumplirse la normativa vigente de prevención de accidentes.
ADVERTENCIA
Riesgo de descarga eléctrica
Es preciso evitar la posibilidad de que se produzcan riesgos debidos a la corriente
eléctrica.
ADVERTENCIA
Riesgo de descarga eléctrica.
Es preciso evitar la posibilidad de que se produzcan riesgos debidos a la corriente
eléctrica.
ATENCIÓN
Riesgo de daños materiales
Cualquier dispositivo conectado a la tarjeta de expansión debe disponer de un siste-
ma separado de bajo voltaje (SELV).
No tire de los cables eléctricos conectados al interruptor principal On/Off cuando re-
tire la tapa.
ƒ
Afloje y retire los tornillos de fijación de la tapa.
ƒ
Retire parcialmente la tapa para acceder al grupo de bornes de la tarjeta de expan-
sión.
Llave del grupo de bornes
9-10
7-8 0 V
5-6
3-4 OUTPUT
1-2 INPUT
1-2 Entrada
3-4 Salida
5-6
7-8
9-10
INDICADOR DE NIVEL:
puente en ausencia de in-
dicador
INDICADOR DE ALARMA:
máx. 0,3 A a 230 V CA / 1 A
a 30 V CC
No conectado, no utilizar
0 V No conectado
No conectado, no utilizar
