2 Instrucciones de programación

2.1 Panel de control local

2.1.1 Uso del LCP gráfico (GLCP)
Las siguientes instrucciones son válidas para el GLCP (LCP 102).

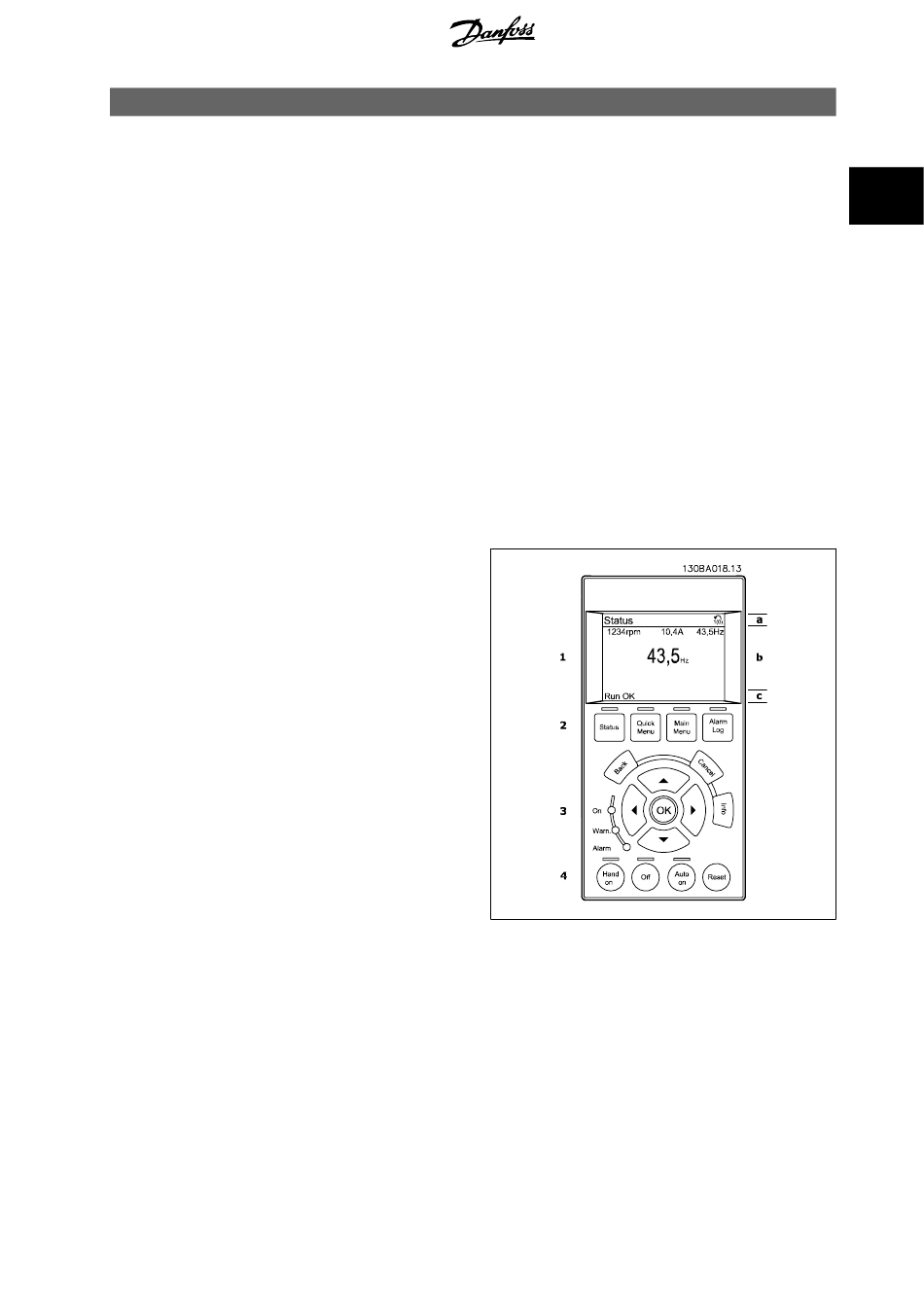

El GLCP está dividido en cuatro grupos de funciones:
1. Display gráfico con líneas de estado.
2. Teclas de menú y luces indicadoras (LED): selección de modo, cambio de parámetros y cambio entre las funciones del display.
3. Teclas de navegación e indicadores luminosos de tipo (LED).
4. Teclas de funcionamiento y luces indicadoras (LED).
Display gráfico:
El display LCD tiene iluminación y cuenta con un total de 6 líneas alfanuméricas. Todos los datos se muestran en el LCP, que puede mostrar hasta cinco
variables de funcionamiento mientras se encuentra en el modo [Status] (Estado).
Líneas del display:
a. Línea de estado: Mensajes de estado que muestran iconos y
gráficos.
b. Líneas 1-2: Líneas de datos del operador que muestran datos
y variables definidos o elegidos por el usuario. Si se pulsa la tecla
[Status] (Estado), puede añadirse una línea adicional.
c. Línea de estado: Mensajes de estado que muestran texto .
