4.2.
Instalación sobre pared

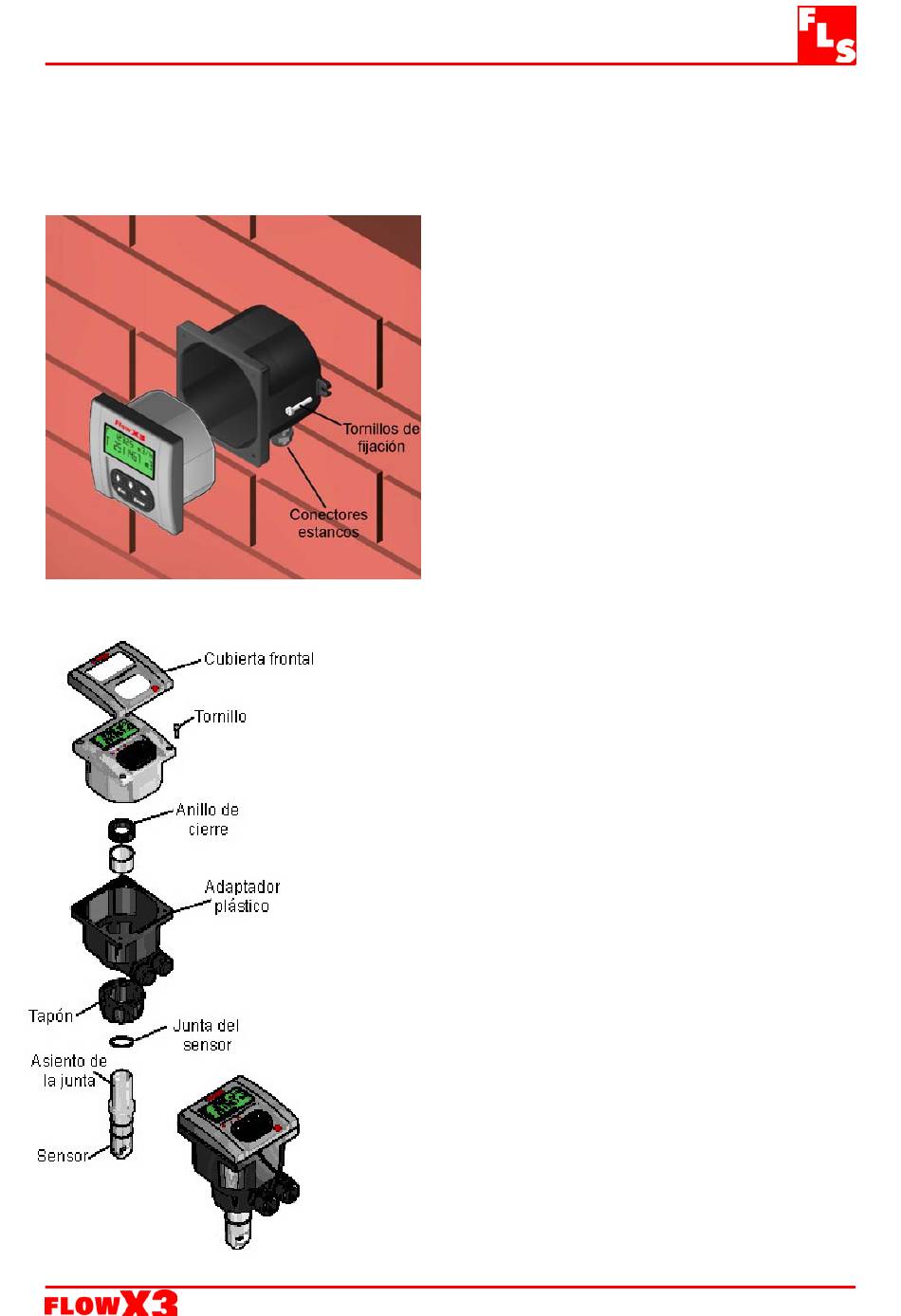

Para instalar el monitor sobre una pared se necesita un adaptador plástico, una junta
estanca al agua IP65 y los tornillos de fijación (accesorio de montaje F9.KW1).
4.3.
Instalación compacta en campo
1. Fijar el soporte a una pared rígida
empleando los tornillos de sujeción.
2. Deslizar los cables eléctricos a través
de los conectores estancos.
3. Realizar la instalación eléctrica de
acuerdo
conexiones eléctricas.
4. Introducir con cuidado el monitor F9.20
en el soporte instalado en la pared.
Fijar manualmente el monitor, con los
otros tornillos incluidos.
5. Montar la cubierta frontal del monitor.
La instalación compacta o para campo requiere el
accesorio
de
montaje
adaptador plástico, una junta IP65 estanca al agua, la
junta para el caudalímetro, un anillo de cierre y 4 tornillos
de sujeción.
1. Lubricar la junta del sensor con un lubricante en
base a silicona y meterla en su asiento. No usar
lubricantes en base petróleo ya que pueden dañar
la junta.
2. Montar el tapón en el sensor e insertarlo en el
adaptador plástico. Las lengüetas de alineación
deben encajar en las muescas del adaptador.
3. Fijar
el
completamente el anillo de cierre.
4. Deslizar los cables a través de los conectores
estancos del adaptador.
5. Realizar la instalación eléctrica de acuerdo con
los diagramas de conexiones eléctricas.
6. Introducir con cuidado el monitor F9.20 en el
adaptador plástico y fijarlo manualmente con los
cuatro tornillos.
7. Montar la cubierta frontal.
8
con
los
F9.KC1
compuesto
sensor
al
adaptador
Monitor de Caudal F9.20 con batería
diagramas
de
por
un
atornillando
