6. Coloque los tornillos en dos de los tres agujeros desde dentro del componente intermedio y
apriételos ligeramente con una arandela y una tuerca. Se muestra la alineación correcta del
tornillo, arandela, tuerca, soporte y ensamblaje de deslizamiento en Figura 9.

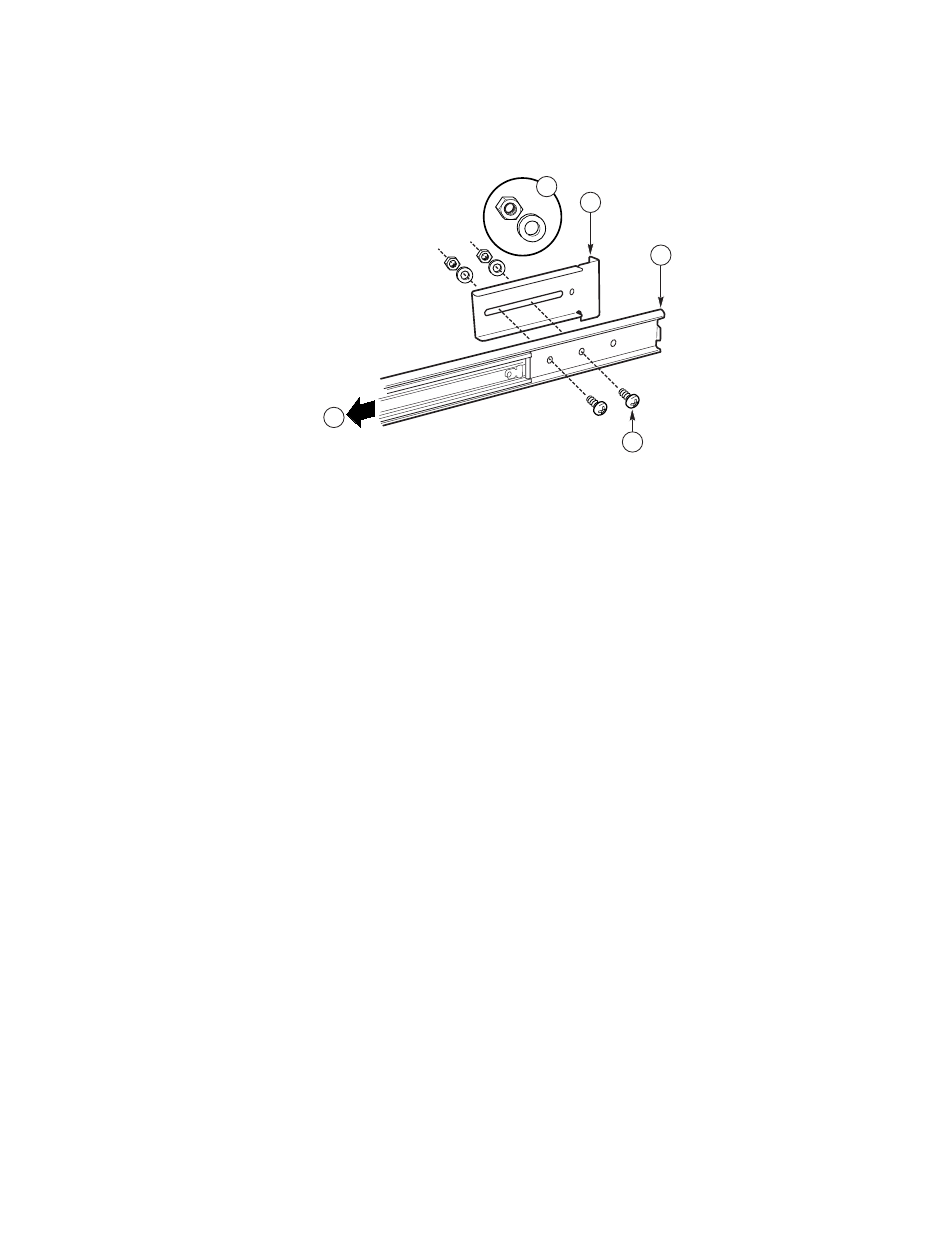

Figura 9. Alineación correcta de tornillo, arandela, tuerca, soporte
A.
Ensamblaje de raíl de
deslizamiento
extendido
B.
Dirección de la
extensión
C. Soporte posterior
izquierdo
D. Tornillo
E.
Arandela y tuerca
7. Deslice el soporte hacia delante y hacia atrás. Asegúrese de que los tornillos están lo bastante
sueltos como para permitir que el soporte se mueva lentamente.
8. Repita los pasos de 2 a 7 para el otro ensamblaje de deslizamiento.
18 Guía de inicio rápido
B
y ensamblaje de deslizamiento en el parte posterior
El ensamblaje del raíl de deslizamiento extendido de manera que el agujero
para tornillo del componente externo quede centrado con el agujero
rectangular del componente intermedio.
El componente intermedio se extiende en esta dirección.
Soporte posterior izquierdo con la etiqueta FR/RL.
Uno de los dos tornillos utilizados para fijar el soporte al ensamblaje del raíl
de deslizamiento. Observe los agujeros para tornillo utilizados en el
componente exterior.
Orientación correcta de la arandela y la tuerca para cada tornillo.
E
C
A
D
OMO9985
