Goodrive100-PV series variador de bombeo solar
Descripción del indicador de estado:
Mostrar estado
LED verde parpadeando
LED verde encendido
LED rojo encendido

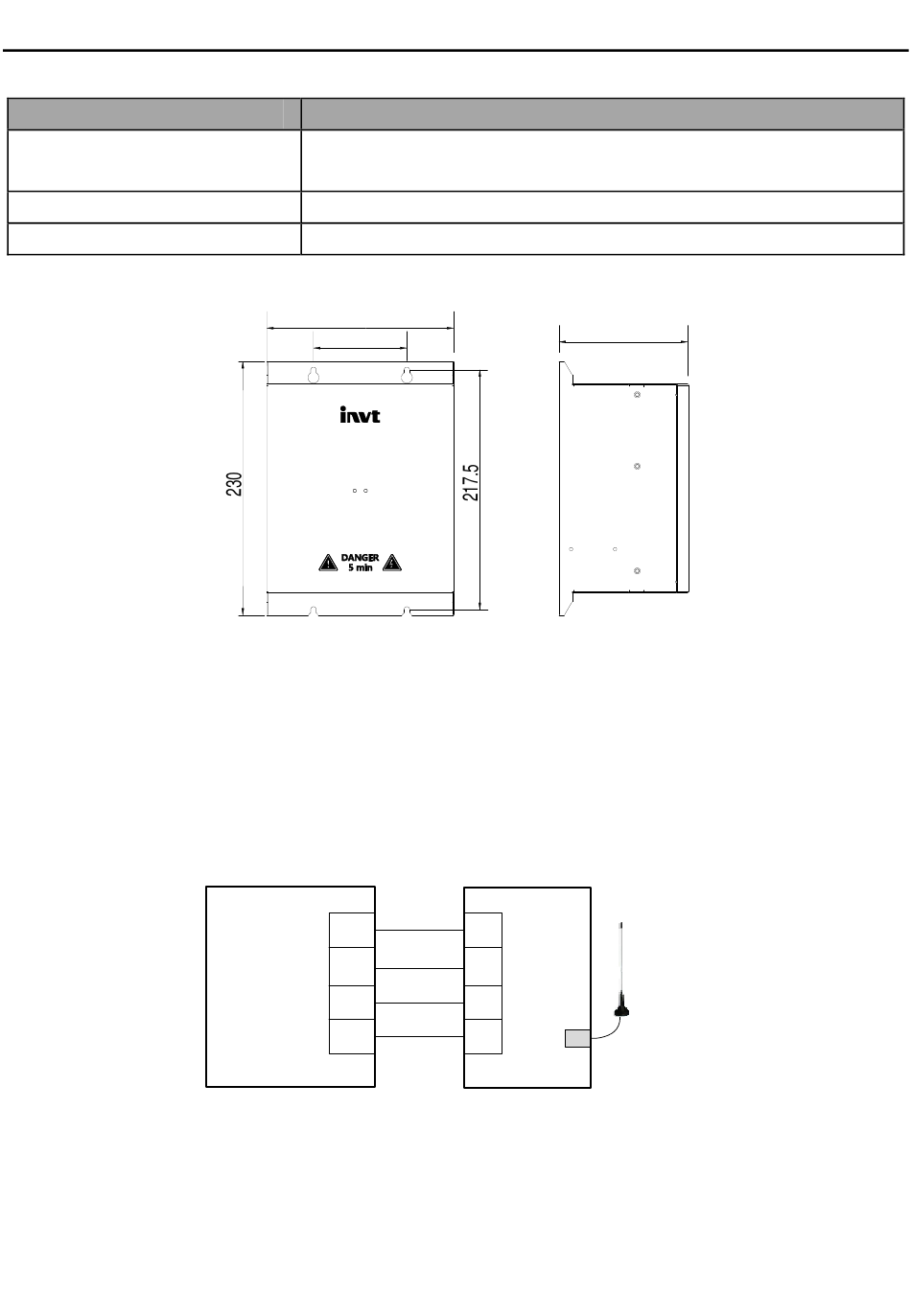

La siguiente figura muestra el plano acotado para la instalación del módulo de refuerzo.
A.2 Módulo GPRS y aplicación de supervisión
El inversor de la bomba admite un módulo GPRS opcional para implementar la supervisión
remota y el módulo GPRS se conecta a los inversores a través de la comunicación 485. El
estado de funcionamiento del inversor se puede supervisar en tiempo real mediante la
aplicación instalada en el teléfono móvil o bien en la página web.
Método para conectar el módulo GPRS al inversor:
Para obtener más información, consulte el Manual de funcionamiento del adaptador
GPRS/GPS que se incluye con el módulo GPRS o póngase en contacto con la oficina local de
INVT. Proporcione el modelo y el número de serie del producto sobre el que desea realizar la
consulta.
El módulo de refuerzo tiene alimentación y el circuito de
control está en funcionamiento.
El módulo de refuerzo está en funcionamiento.
El módulo de refuerzo tiene un fallo.
170
85
RUN
Figura A–2 Cotas de instalación del módulo de refuerzo
24V
COM
Inversor
GD100-PV
485+
485-
Figura A–3 Conexión entre el módulo GPRS y el inversor
FAULT
FAULT
24V
GND
Mó dulo
A
GPRS
B
-74-
Descripción
117
Antena
Appendix A
