4.5.4.5 Menú Fieldbus
Este apartado ofrece una tabla de flujo y descripciones del menú Fieldbus. El menú Fieldbus define el protocolo de red y los
ajustes asociados. Fieldbus se habilita en el menú Serial
Parámetro
Network Protocol (Protocolo de red) Habilita el protocolo de red. Ajustes: EtherNet/IP (predefinido), Modbus, PROFIBUS, PROFINET, CANopen,
DeviceNet, EtherCAT
Byte/Word Swap
(Intercambio de byte/palabra) Habilita el intercambio de byte o palabra. Si no se devuelven valores, este parámetro podría corregirlo.
Ajustes: None (predefinido), Byte, Word, Both
Parámetros de
Subparámetros:
EtherNet/IP
Auto IP - (IP automática) Obtiene de forma automática los parámetros de red a través de la red. (DHCP). Ajustes: Off
(predefinido), On
IP Address - (Dirección IP) Oculto si Auto IP se ajusta en On. Ingrese un valor: 0.0.0.0 (predefinido)
Subnet - (Subred) Oculto si Auto IP se ajusta en On. Ingrese un valor: 255.255.255.0 (predefinido)
Gateway - (Puerta de enlace) Oculto si Auto IP se ajusta en On. Ingrese un valor: 0.0.0.0 (predefinido)
Parámetros de
Subparámetros:
Modbus TCP
Auto IP - (IP automática) Obtiene de forma automática los parámetros de red a través de la red. (DHCP). Ajustes: Off
(predefinido), On
IP Address - (Dirección IP) Oculto si Auto IP se ajusta en On. Ingrese un valor: 0.0.0.0 (predefinido)
Subnet - (Subred) Oculto si Auto IP se ajusta en On. Ingrese un valor: 255.255.255.0 (predefinido)
Gateway - (Puerta de enlace) Oculto si Auto IP se ajusta en On. Ingrese un valor: 0.0.0.0 (predefinido)
Parámetros de
Subparámetros:
PROFIBUS
Node Address - (Dirección del nodo) Ingrese un valor: 1-126, 1 (predefinido)
Parámetros de
Subparámetros:
PROFINET
Auto IP - (IP automática) Obtiene de forma automática los parámetros de red a través de la red. (DHCP). Ajustes: Off
(predefinido), On
IP Address - (Dirección IP) Oculto si Auto IP se ajusta en On. Ingrese un valor: 0.0.0.0 (predefinido)
Subnet - (Subred) Oculto si Auto IP se ajusta en On. Ingrese un valor: 255.255.255.0 (predefinido)
Gateway - (Puerta de enlace) Oculto si Auto IP se ajusta en On. Ingrese un valor: 0.0.0.0 (predefinido)
Parámetros de
Subparámetros:
CANopen
Node Address - (Dirección del nodo) Ingrese un valor: 1-128, 1 (predefinido)
Node Rate - (Velocidad del nodo) Ajustes: 1 MB (predefinido), 10 KB, 20 KB, 50 KB, 100 KB, 125 KB, 250 KB, 500 KB, 800 KB
Parámetros de
Subparámetros:
DeviceNet
Node Address - (Dirección del nodo) Ingrese un valor: 1-64, 1 (predefinido)
Node Rate - (Velocidad del nodo) Ajustes: 125 KB, 250 KB, 500 KB (predefinido)
Parámetros de
Subparámetros:
EtherCAT
None - (Ninguno) No se necesita ningún subparámetro para EtherCAT
(Apartado 4.5.4.1 en la página

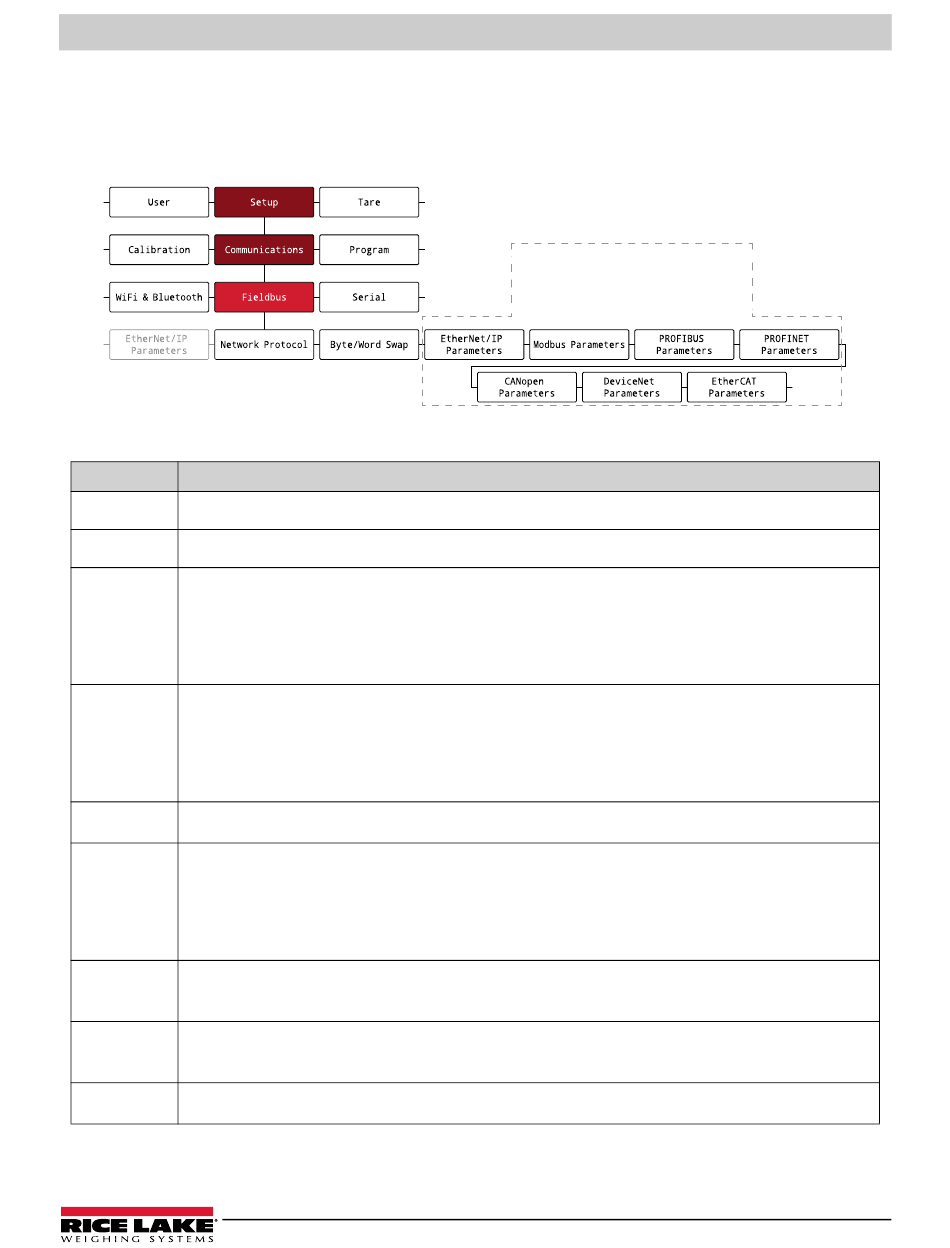

Figura 4-15. Menú Fieldbus
Los parámetros de protocolo están disponibles
Tabla 4-14. Parámetros del menú Fieldbus
Descripción
© Rice Lake Weighing Systems ● Todos los derechos reservados.
39).
cuando el protocolo se selecciona para
el parámetro Network Protocol.
El valor predefinido de Network Protocol
es EtherNet/IP.
Configuración
45
