2. Descripción Física
2.1 Panel Frontal
El Panel Frontal del DTRCI5000 tiene una pantalla LCD de 80 caracteres para mostrar información
y mensajes, 4 LEDs para mostrar el estado, un teclado interno interactivo y una sirena.
El panel frontal es también iluminado para permitir al usuario operar el DTRCI en condiciones de
alta y baja luminosidad.
2
2.1.1 LEDs
Los LEDs proveen basicamente el estado del sistema.
POWER – Indica algunas condiciones de tensión del sistema, tales como falla AC, baja batería,
etc.
FAULT – Cuando en ON indica que hay un problema en el sistema. Revisar el Estado del
Sistema en el menú principal de la pantalla LCD
REMOTE COMM – Cuando en ON indica que el DTRCI esta en modo REMOTO y los
mensajes son transmitidos a la PC. Cuando en OFF indica que el DTRCI esta en modo LOCAL
y los mensajes son guardados en el DTRCI.
CONF – Ubicado dentro de la tecla CONF y se utiliza unicamente en modo LOCAL
Cuando este titilando indica que un mensaje ha sido recibido y el DTRCI esta esperando
confirmación del operador.
2.1.2 Teclado Numérico
El teclado es un equipo de 16 teclas que provee al operador con el teclado estándar de 10
dígitos (0-9) asi como varias teclas de función. Adicionalmente, algunas teclas ofrecen doble
función.
SHIFT – Presionando esta tecla con una tecla numérica, se activa una función especial.
MODE – Se intercambia entre los modos LOCAL y REMOTO.
TX TEXT - Activa la interrogación manual de la unidad final.

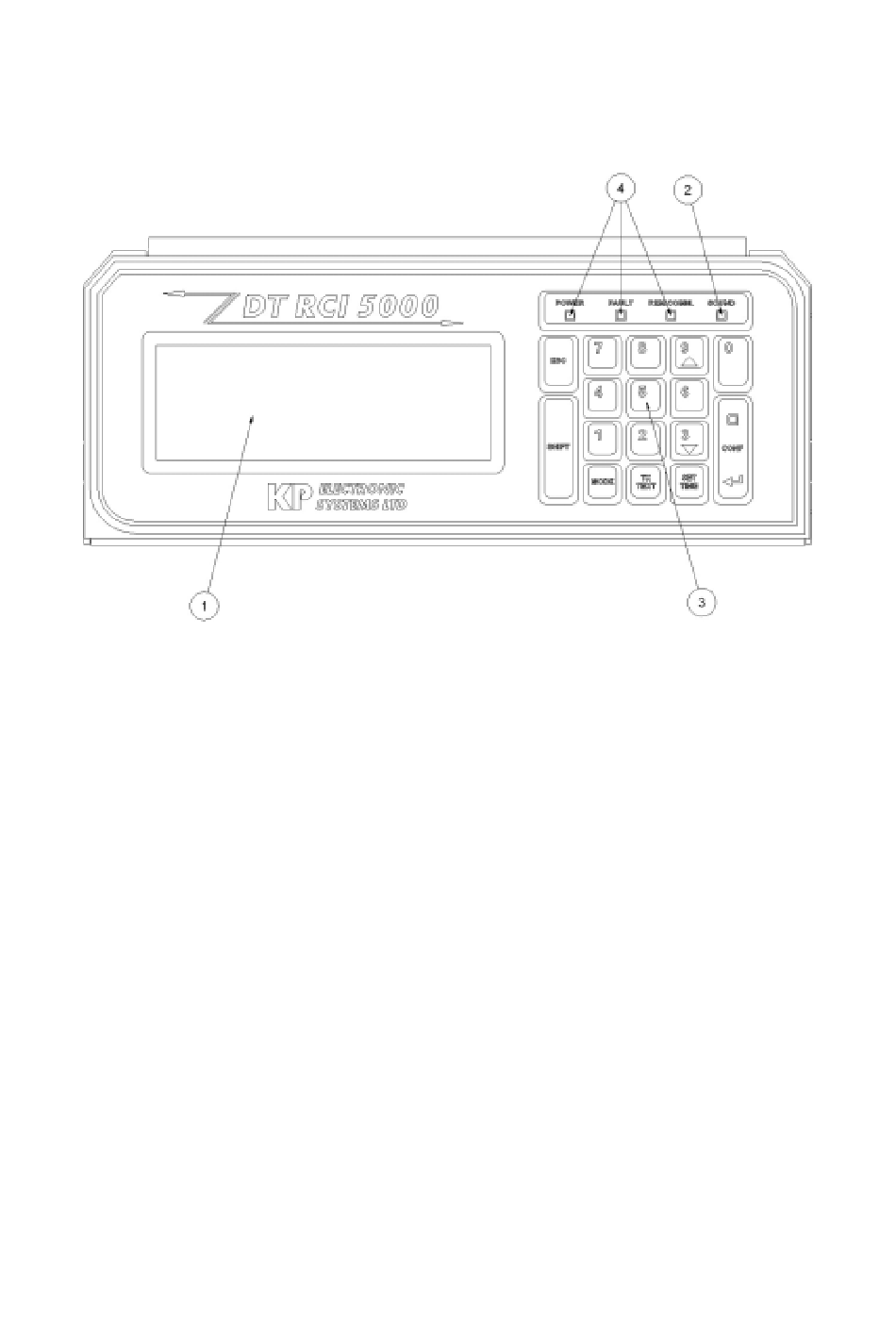

Figura 5: DTRCI5000™ Panel Frontal
1. LCD
2. Sirena
Ver el párrafo 3.1 para más detalles
5. Teclado Alfanumérico
6. LEDs
