6. Coloque el ojo cerca del visualizador.
7. Con el visualizador del Visor de alineación, compruebe que el transmisor y el receptor están alineados y uno frente al
otro. Vea la figura 35 que muestra la vista a través del Visor de alineación. Fíjese en la facilidad del ajuste para poder
ver un círculo completo a través de la lente.
8. Utilice una posición de visualización que garantice la visión circular completa. Aparecerá una elipse cuando esté un
poco fuera del eje. La función de zoom permite una ubicación más fácil del transmisor o del receptor. El ajuste de la
pieza ocular se puede fijar para poder volver a utilizar más fácilmente la mejor posición para los ojos.
9. En el brazo de visualización, ajuste un zoom de gran aumento a aproximadamente 12.
10. En el cañón óptico, utilice el ajustador 2 para enfocar las marcas.
11. En el cañón óptico, utilice el ajustador 1 para enfocar la imagen a distancia.
12. Realice el ajuste de precisión del zoom de aumento y el enfoque de la imagen según sea necesario.
13. Apriete el perno M10 horizontal orientado hacia la izquierda en el soporte de montaje universal (par de apriete
de 30 Nm / 22,1 libras/pie).
14. Apriete el perno M10 horizontal orientado hacia la derecha en el soporte de montaje universal (par de apriete
de 10 Nm / 7,4 libras/pie).
15. Apriete el perno M10 vertical de la espiga (par de apriete de 30 Nm / 22,1 libras/pie).
16. Apriete el perno M10 horizontal de la espiga (par de apriete de 30 Nm / 22,1 libras/pie).
Nota
Esta es la última vez que hay que apretar estos pernos de alineación M10. Un mayor apriete posterior afectará al ajuste de
precisión, por lo que debe evitarse.

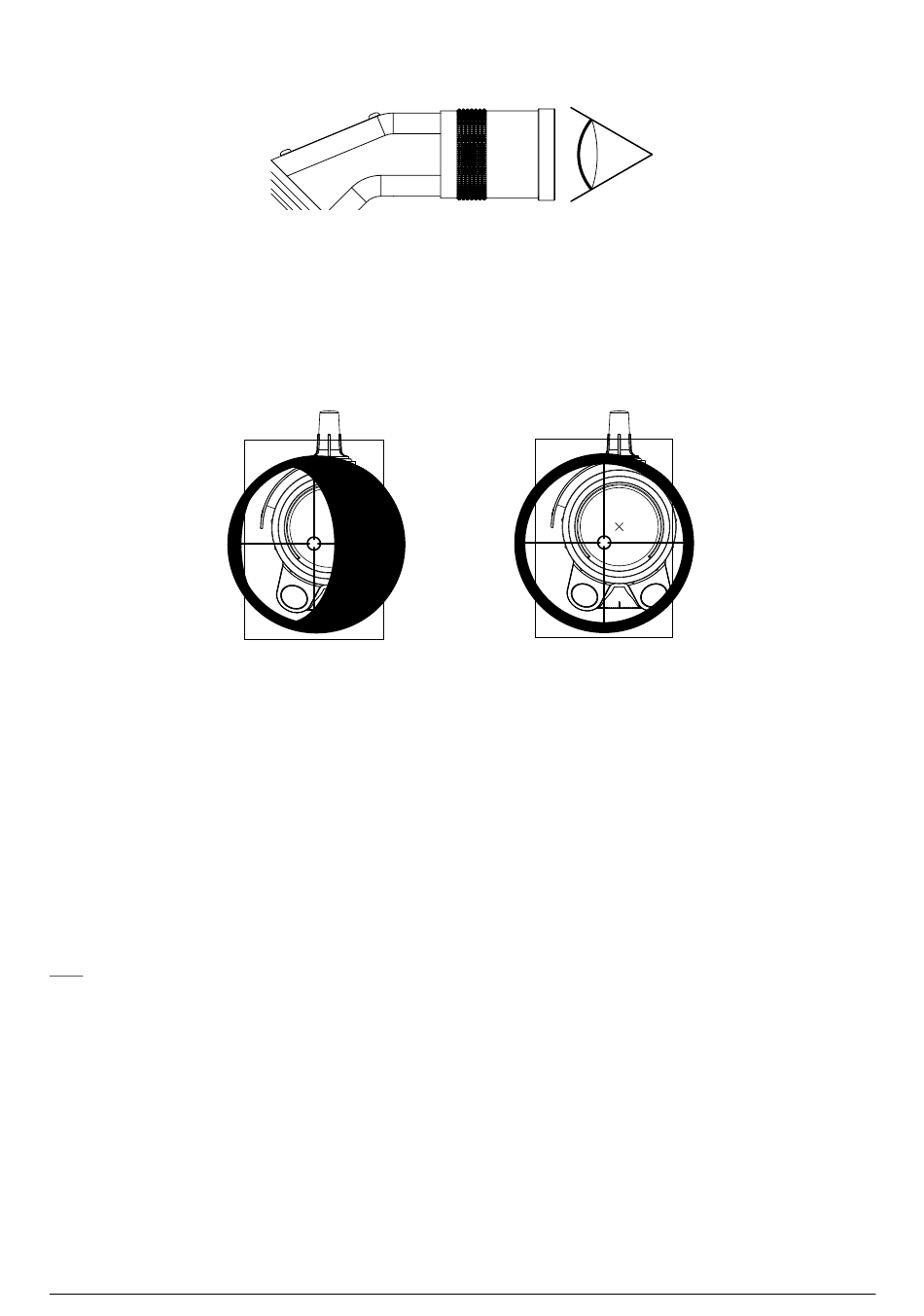

Figura 34. El visualizador
Vista fuera del eje
Figura 35. Vista fuera del eje en comparación con la alineación básica
Searchline Excel™ Plus / Searchline Excel™ Edge – Manual Técnico
Capítulo 7 Alineación y puesta en funcionamiento
Alineación básica
45
