Instalación
12
3 Instalación
3.1 Recepción, transporte, almacenamiento
3.1.1 Recepción
Revise el embalaje y contenido y asegúrese de que no presenten ningún daño visible.
Compruebe el envío, asegúrese de que no falte nada y de que el volumen suministrado coincida con
el pedido.
3.1.2 Transporte, almacenamiento
Embale el instrumento de medición de forma que quede bien protegido contra golpes durante el
transporte y almacenamiento. El embalaje original proporciona en este sentido una protección ideal.
Temperatura de almacenamiento permisible: -40 ... +60°C
3.2

Montaje de la caja de campo

3.2.1

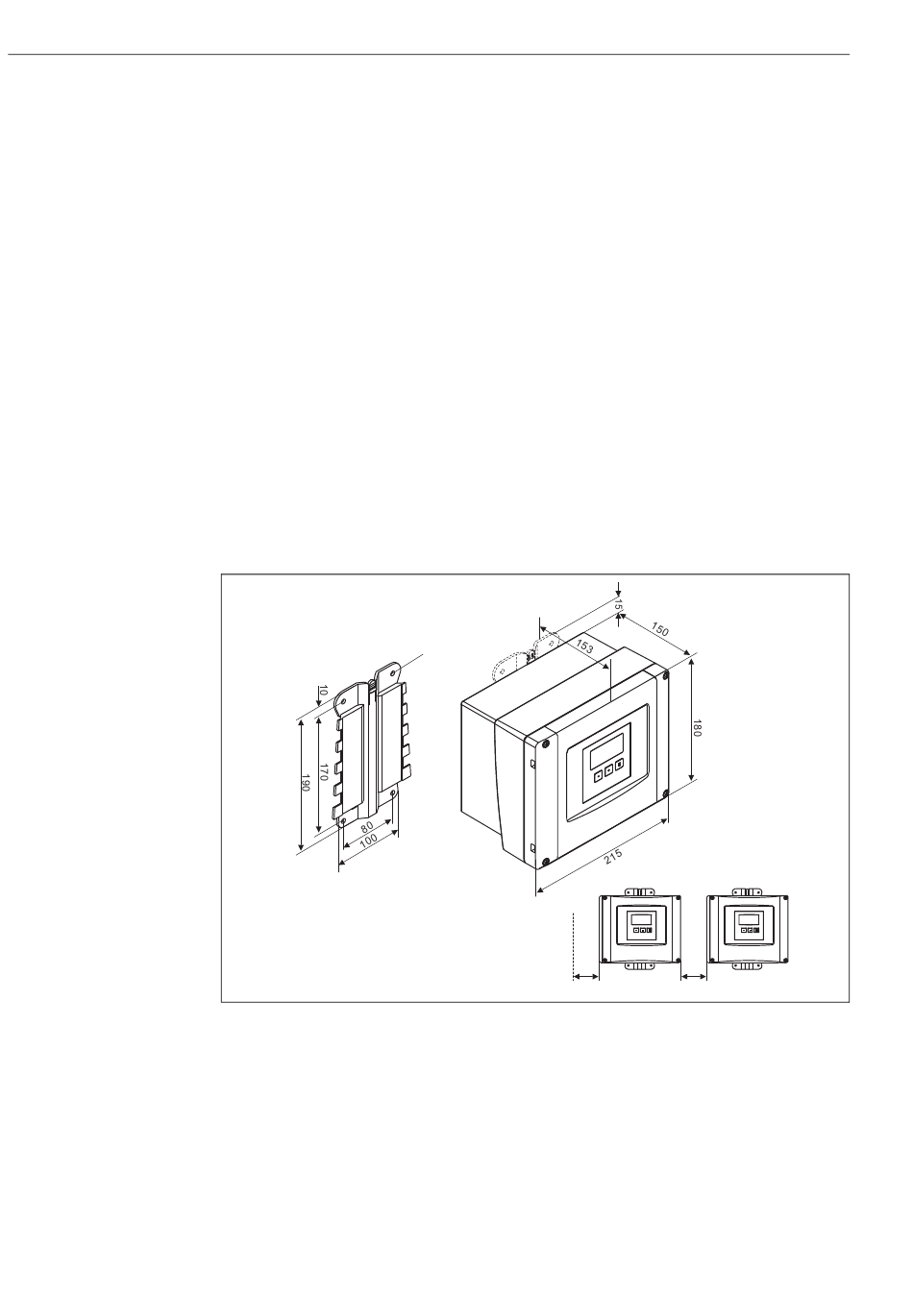

Dimensiones de la caja de campo

A
Dimensiones en mm
A: soporte de montaje (suministrado); puede utilizarse también como plantilla para taladrar; B B : caja de campo; C C : distancia
mínima de montaje
Las dimensiones de la caja de campo son siempre las mismas, sea cual sea la versión del instrumento.
Para poder abrir la caja, debe instalarla previendo una distancia mínima de 55 mm por el lado
izquierdo.
Prosonic S FMU90 - medición de caudal - Profibus DP
B
Ø6,5
»
1,6 kg
³55
C
³55
L00-FMU90xxx-06-00-00-xx-001
