Tuberías parcialmente llenas
Las tuberías parcialmente llenas que presentan gradientes requieren una configuración de tipo
desagüe.
La función de detección de tubo vacío (DTV → página 58) proporciona una seguridad adicional
en la detección de tuberías vacías o parcialmente llenas.
Atención!
¡Riesgo de acumulación de materia sólida! No instale el sensor en el punto más bajo de un desagüe.
Conviene instalar una válvula depuradora.

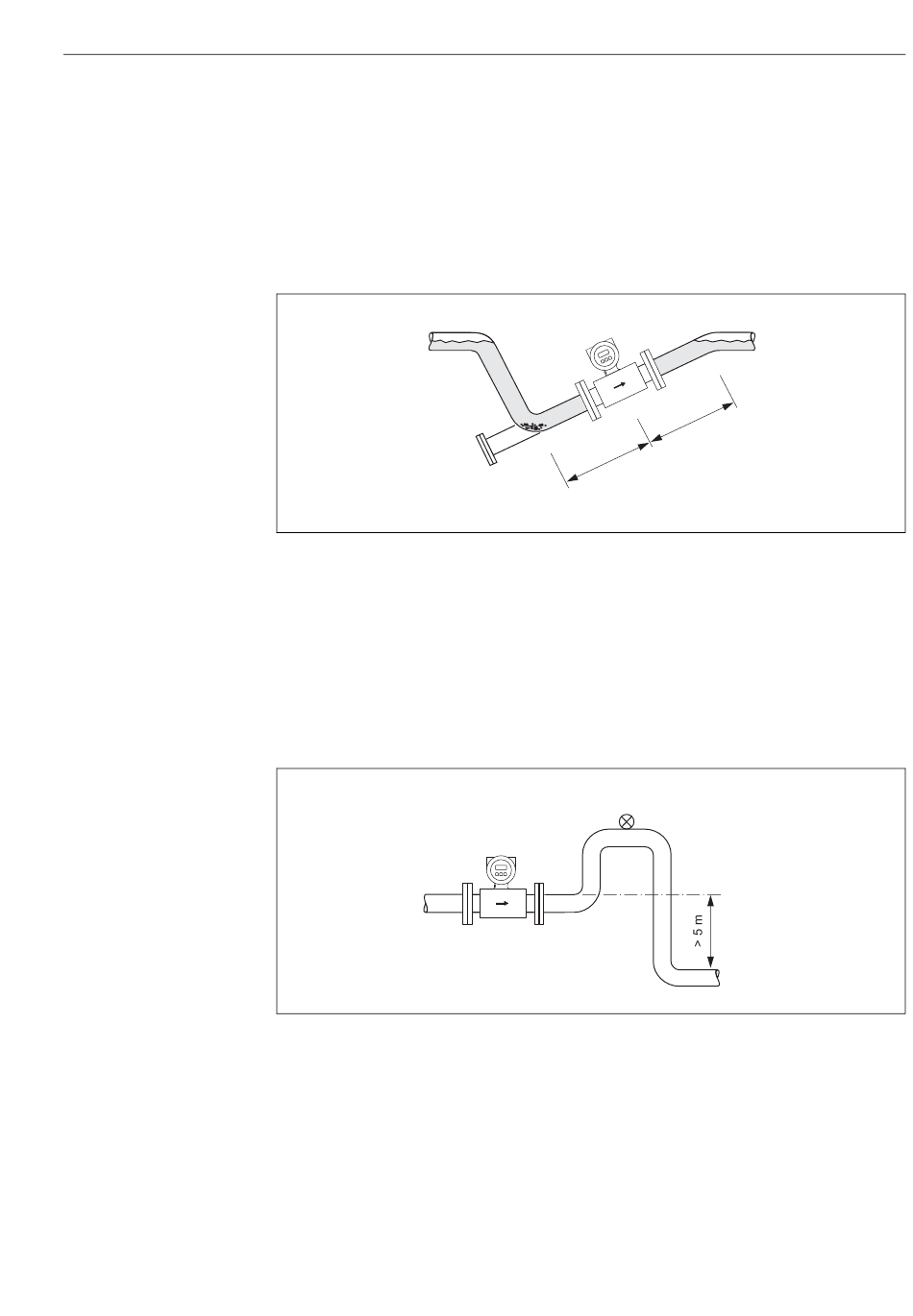

Fig. 8: Instalación en tuberías parcialmente llenas
Tuberías de circulación descendente
En tuberías de circulación descendente con una longitud superior a 5 metros, instale un sifón o una
válvula de purga aguas abajo del sensor. Esta precaución evita la aparición de presiones bajas y el
consiguiente riesgo de dañar el revestimiento del tubo de medida. Esta medida impide también que
el líquido se detenga en la tubería a causa de bolsas de aire que impiden su paso.
Puede encontrar información sobre la estanqueidad a la presión que presenta el revestimiento del
tubo de medida en la página 79.
Fig. 9: Medidas de instalación en el caso de tuberías verticales
1 Válvula de purga
2 Sifón
³ 2 x DN
³ 5 x DN
1
2
