Pautas de seguridad

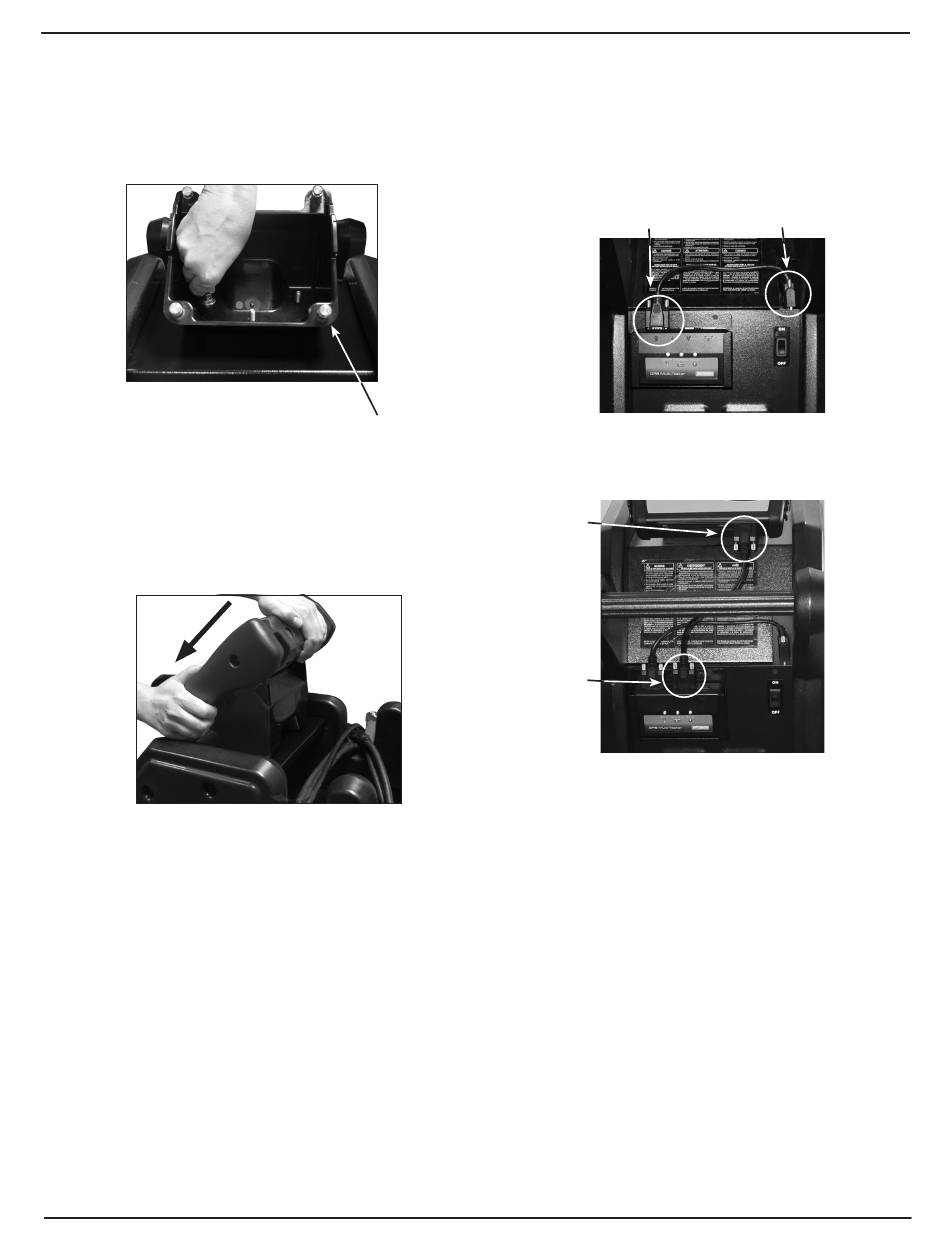

2. Centre los tres orificios en la abrazadera de montaje
que está sobre los pernos y baje la abrazadera hasta el
cargador. Vuelva a instalar los componentes en este orden:
primero la arandela plana, luego la arandela de seguridad
y, por último, la tuerca hexagonal. Apriete las tuercas de
manera segura.
3. Centre los orificios en la parte inferior del módulo de
control con los pernos y baje el módulo sobre la parte
superior del soporte. Empuje con firmeza el módulo
hacia abajo en ángulo hasta que los pernos se inserten
con seguridad en las ranuras que se extienden desde los
orificios del módulo.
Midtronics Inc. Midtronics Inc. 7000 Monroe Street 7000 Monroe Street
Soporte de montaje del
módulo de control
Willowbrook, IL 60527 Willowbrook, IL 60527
Instalación del módulo multi-uso
El GR8-1202 viene con un soporte para sostener el módulo
multi-uso.
1. Coloque el módulo multi-uso en el soporte. Conecte uno
de los cables de serie entre el puerto B del módulo multi-
uso y el carro.
Puerto B
2. Conecte el otro cable de serie entre el módulo de control
y el puerto A del módulo multi-uso.
Módulo
de control
Puerto A
10 10
GR8-1202
Carro de
carga
