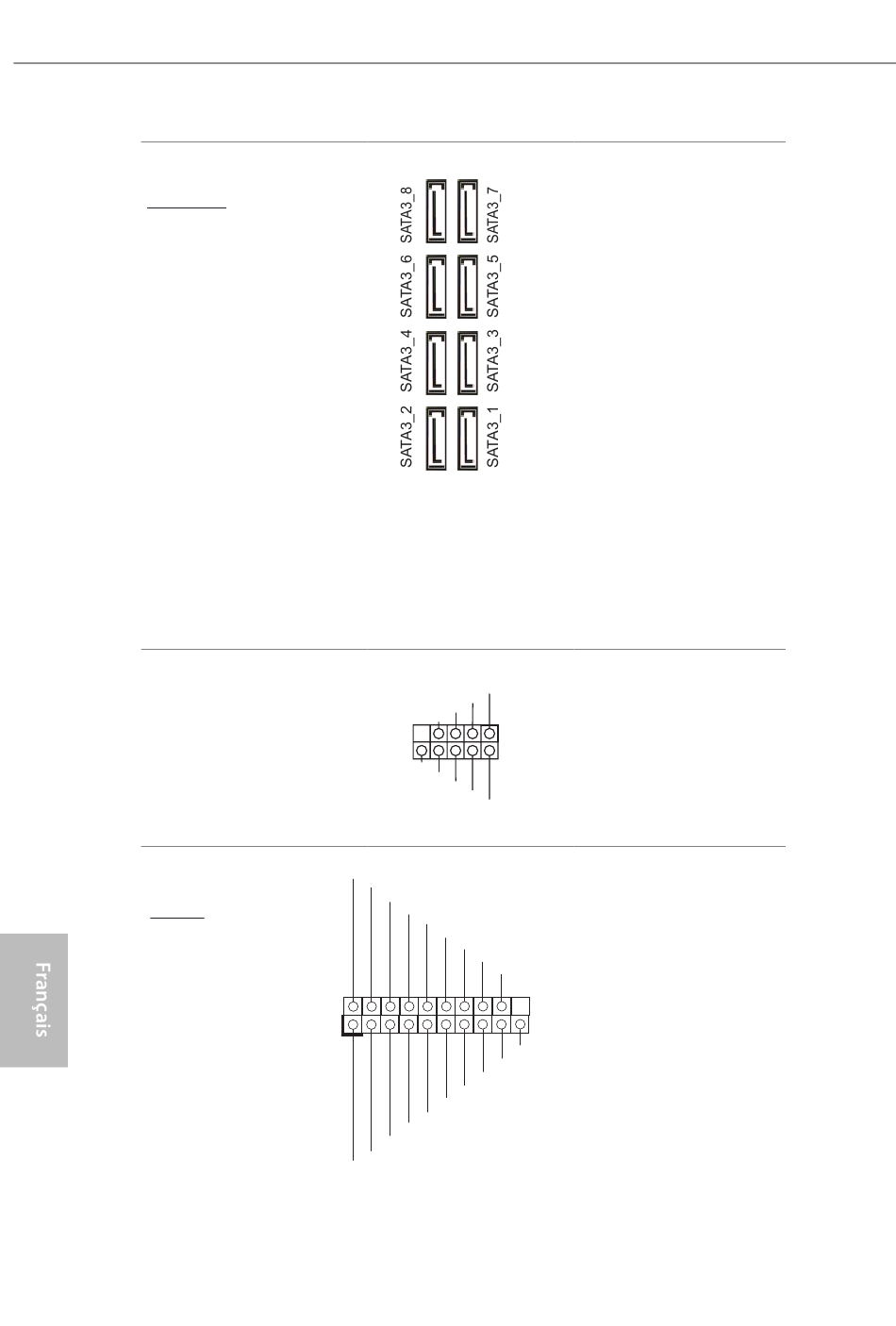

Connecteurs Serial ATA3
Angle droit:
(SATA3_1:
voir p.1, No. 22) (Inférieur)
(SATA3_2:
voir p.1, No. 22) (Supérieur)
(SATA3_3:
voir p.1, No. 21) (Inférieur)
(SATA3_4:
voir p.1, No. 21) (Supérieur)
(SATA3_5:
voir p.1, No. 20) (Inférieur)
(SATA3_6 :
voir p.1, No. 20) (Supérieur)
(SATA3_7 :
voir p.1, No. 19) (Inférieur)
(SATA3_8 :
voir p.1, No. 19) (Supérieur)
Embase USB 2.0
(USB_1_2 à 9 broches)
(voir p.1, No. 32)
Embase USB 3.2 Gen1
Vertical:
(USB3_3_4 à 19 broches)
(voir p.1, No. 31)
82
USB_PWR
P-
P+
GND
DUMMY
GND
P+
P-
USB_PWR
IntA_PA_D+
IntA_PA_D-
GND
IntA_PA_SSTX+
IntA_PA_SSTX-
GND
IntA_PA_SSRX+
IntA_PA_SSRX-
Vbus
1
IntA_PB_SSRX-
IntA_PB_SSRX+
GND
IntA_PB_SSTX-
IntA_PBA_SSTX+
GND
IntA_PB_D-
IntA_PB_D+
Dummy
Ces huit connecteurs
SATA3 sont compatibles
avec les câbles de données
SATA pour les appareils de
stockage internes avec un
taux de transfert maximal
de 6,0 Go/s.
Il y a un embase sur cette
carte mère. Cette embase
1
USB 2.0 peut prendre en
charge deux ports.
Cette carte mère comprend
deux connecteurs. Chaque
embase USB 3.2 Gen1 peut
prendre en charge deux
ports.
Vbus
