4 Terminale di uscita linea stereo mini jack
(1/8")
Questo è il terminale per i segnali di uscita
provenienti dall'amplificatore e destinati al
subwoofer. La variazione del volume sonoro è
controllata dalla manopola di regolazione del
volume dell'amplificatore.
* Il prodotto è sprovvisto di funzione di filtro
passa basso. Effettuarne la regolazione sul
subwoofer.
* In caso di collegamento a questo terminale, il
filtro passa basso funziona anche per l'uscita
del diffusore. (Frequenza di taglio: 80Hz)
Commutatore selettore d'ingresso
5
Questo commutatore seleziona gli ingressi
linea dell'amplificatore.
Lato sinistro: Ingresso linea RCA (LINEA 1)
Lato destro: Ingresso linea stereo mini jack
(1/8") (LINEA 2)
6 Terminale di alimentazione
Destinato al collegamenteo dell'alimentazione.
* Non usare in nessun caso un adattatore c.a.
diverso da quello fornito.
Un adattatore diverso potrebbe provocare
guasti o incendi.
Adattatore c.a.
7
8

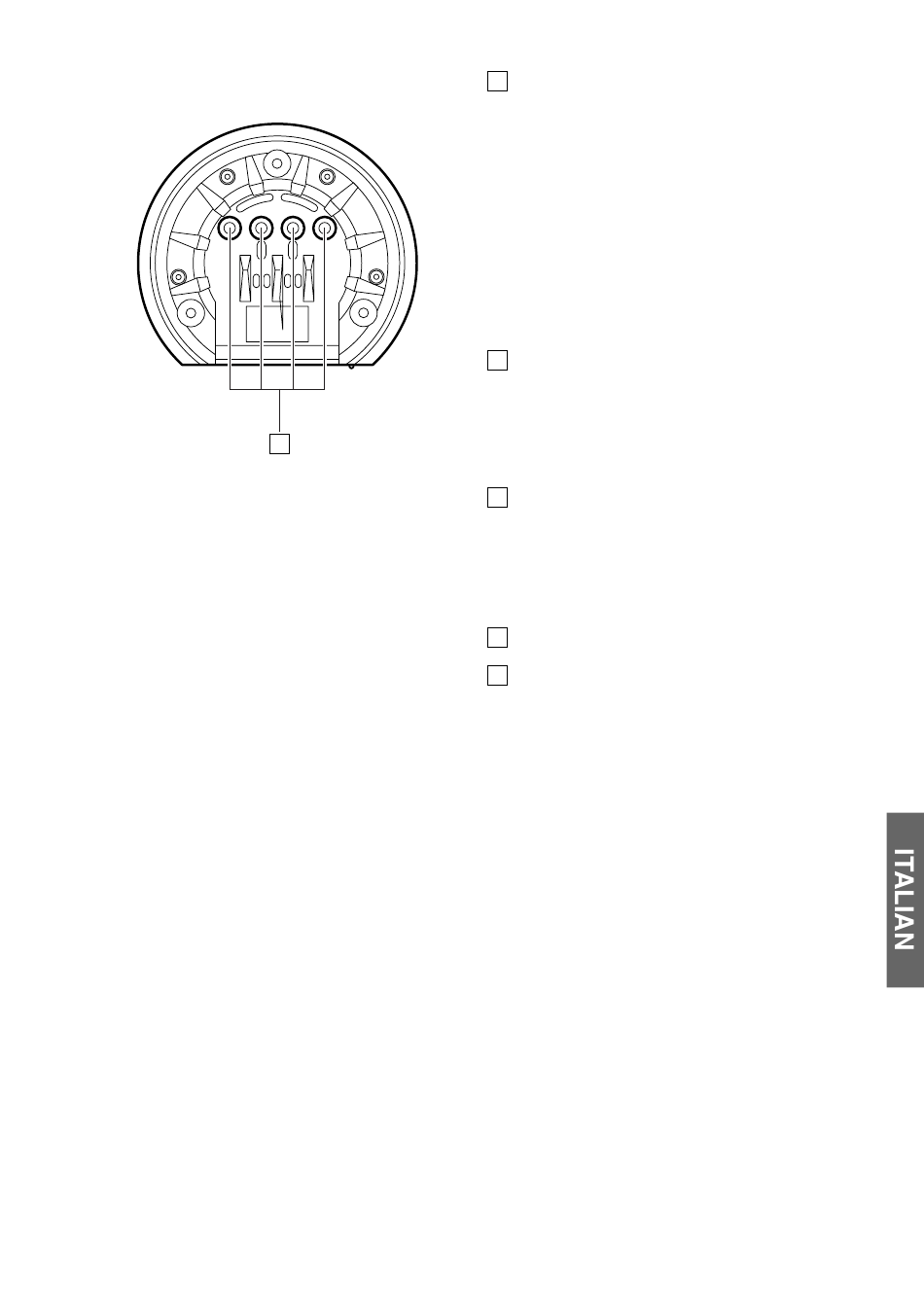

Terminali di uscita del diffusore
Nell'effettuare il collegamento, fare attenzione
a che l'estremità del cavo del diffusore non
tocchi il terminale adiacente.
