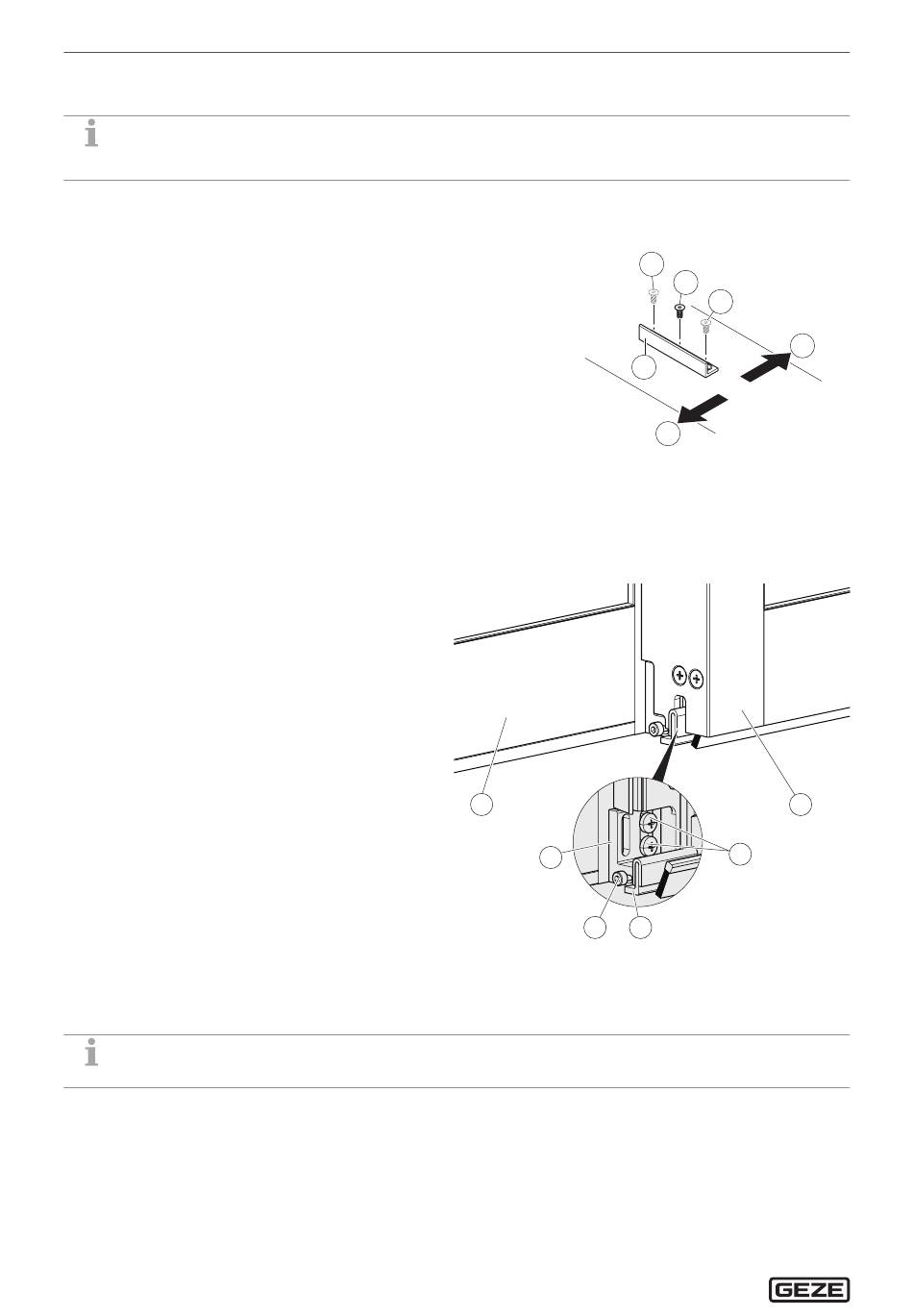

5.4 Montaje de la guía de suelo
à La elección de la guía de suelo depende de los condicionantes en el lado de montaje. Debe utilizarse una
de las siguientes opciones de guía de suelo.
à Para más información, véase el plano de montaje respectivo, capítulo 4.1.
5.4. 1 Montaje en suelo de la guía de suelo angular (opcional)
Guía de suelo angular con hoja móvil de cierre a la derecha
Atornillar bien la guía de suelo angular (6) con 2 tornillos avellana-
X
dos (1) y (2) adecuados.
Guía de suelo angular con hoja móvil de cierre a la izquierda
Atornillar bien la guía de suelo angular (6) con 2 tornillos avellana-
X
dos (3) y (2) adecuados.
1 Tornillo avellanado para hoja móvil de cierre a la derecha
2 Tornillo avellanado
3 Tornillo avellanado para hoja móvil de cierre a la izquierda
4 exterior
5 interior
6 Guía de suelo angular
5.4.2 Montaje a pared de la guía de suelo angular ajustable (opcional)
Atornillar el ángulo de fijación (2) con dos torni-
X
llos (5) a la sección fija (1) (par de giro 5 Nm).
Alinear la hoja móvil (6) y con ello el ángulo
X
de ajuste (4) y apriete el tornillo (3) (par de
giro 3 Nm).
Si no dispone de ninguna sección fija, montar
X
la guía de suelo con los accesorios adecuados
a la pared.
5.4.3 Guía de suelo continua (opcional)
à Véase el montaje de la guía de suelo continua en el dibujo de grupos constructivos «Guía de suelo continua».
à Para más información, véanse los planos de montaje respectivo, capítulo 4.1.
