Montaje
Conexión del agua de enjuague
Durante la conexión del agua, preste atención a lo siguiente:
• La tubería de agua de enjuague la debe proporcionar el cliente.
• La presión del agua debe ser de 3 a 6 bar (44 a 87 psi).
Preste atención a la calidad del agua de enjuague. Las partículas de más de 100 μm se
deben filtrar por medio de un filtro de agua.
Primer punto de medición
Se incluyen dos adaptadores G1/4" para manguera de 6/8 mm a fin de adaptar las conexiones
de enjuague del portasondas. El portasondas debe disponer de conexiones de enjuague G 1/4".

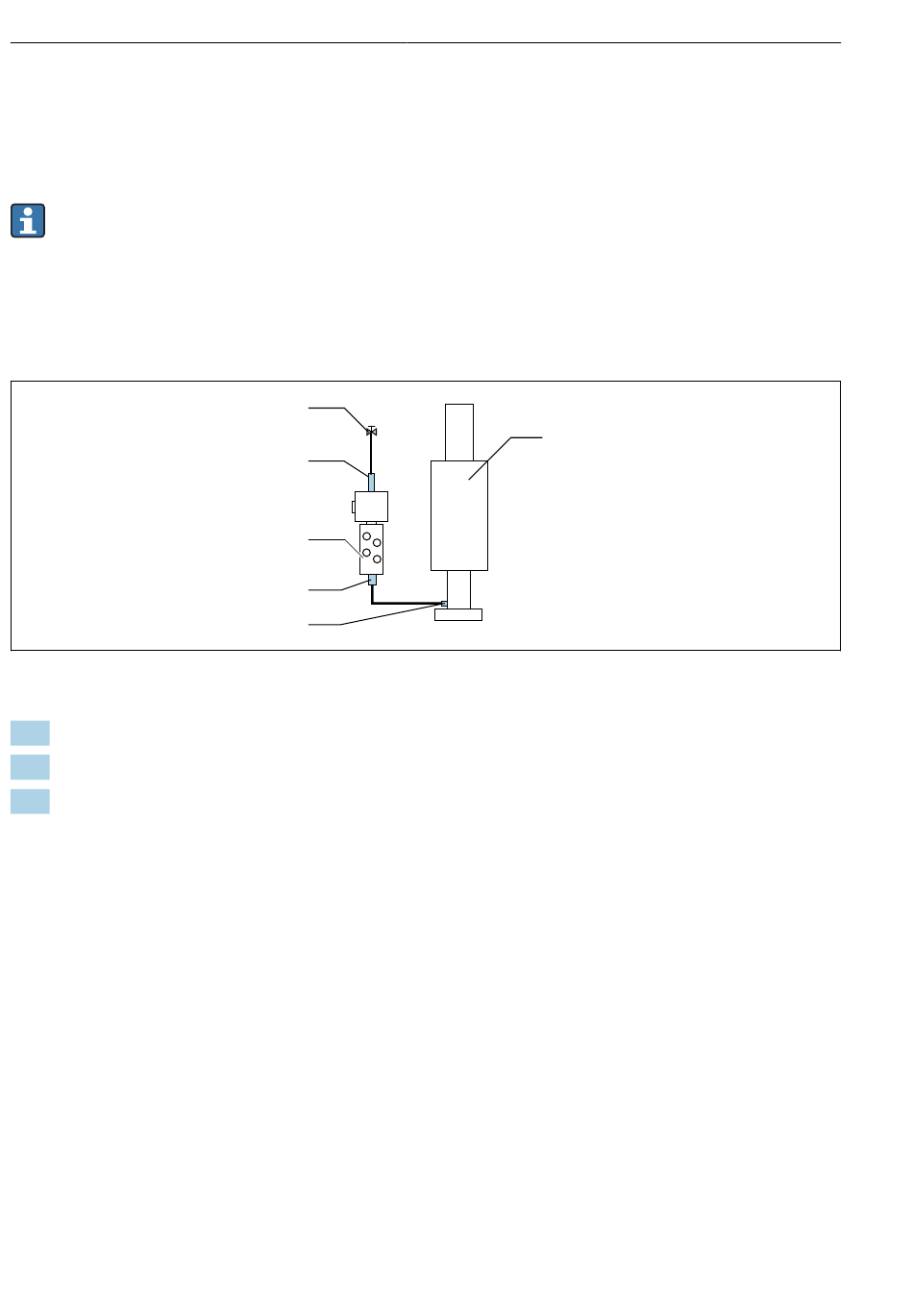

 20 Bloque de enjuague con un portasondas
1. Enjuague la tubería a fondo.
2. Conecte el agua de enjuague (6) a la conexión de agua (5) del bloque de enjuague (4).
3. Conecte la conexión de la cámara de enjuague (3) en el bloque de enjuague a la
conexión de enjuague (2) del portasondas (1).
Segundo punto de medición
Se incluyen cuatro adaptadores G1/4" para manguera de 6/8 mm a fin de adaptar las
conexiones de enjuague de los portasondas. Los portasondas deben disponer de conexiones de
enjuague G 1/4".
El suministro de producto para ambos portasondas se regula por medio de la válvula de
conmutación.
36
6
5
4
3
2
Liquiline Control CDC90
1
A0032653
