Instalación
4

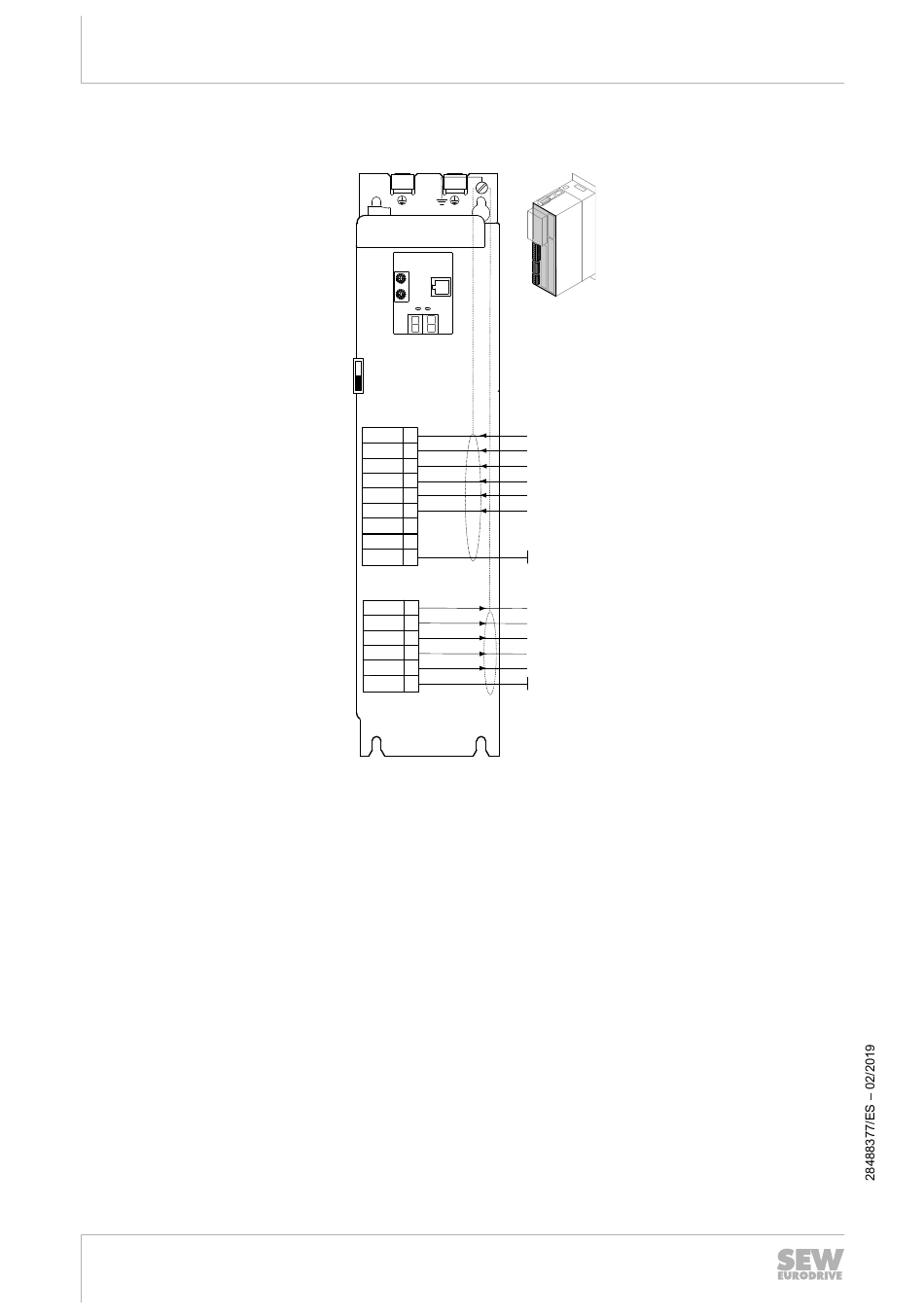

Esquemas de conexiones
46
Instrucciones de funcionamiento compactas – MOVIDRIVE
La asignación de las entradas y salidas binarias que se muestra aquí representa el
ajuste de fábrica.
S1
S2
RUN
MASTER
S3
SLAVE
X20
DI00 1
DI01 2
DI02 3
DI03
4
DI04 5
DI05 6
-
7
-
8
GND 9
X21
+24 V 1
DO00 2
DO01 3
DO02 4
DO03 5
GND 6
S3 Modo de funcionamiento bus del módulo
X20 Entradas binarias
X21 Salidas binarias
PE
X31
ERR
Asignado fijo con "Habilitación de
etapa de salida"
Consignas fijas – sentido de giro
positivo
Consignas fijas – sentido de giro
negativo
Consigna fija de velocidad bit 0
Consigna fija de velocidad bit 1
Reset del fallo
Potencial de referencia para
entradas binarias
Salida del freno
Preparado
Habilitación de etapa de salida
Fallo
STO activa
Potencial de referencia para salidas
binarias
®
system
