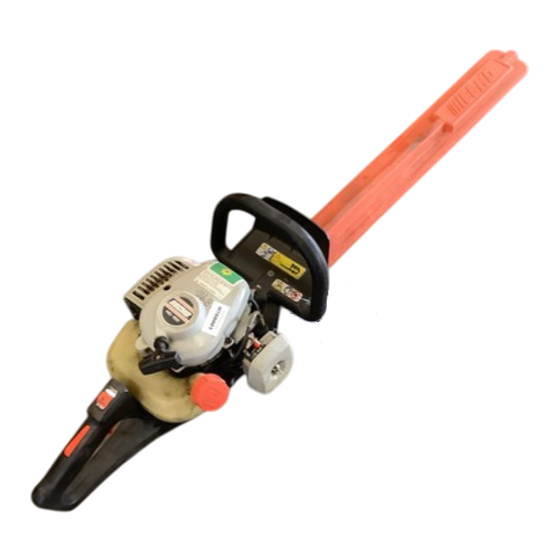

Echo HC-160 Manual Del Operador
  1. Manuales
  2. Marcas
  3. Echo Manuales
  4. Recortadoras
  5. HC-160
  6. Manual del operador

Echo HC-160 Manual Del Operador

Ocultar thumbs
Tabla de contenido

Enlaces rápidos

Descargar este manual
Cortasetos
Manual del operador
MODELO
Lea detenidamente las instrucciones y las reglas para una operación segura. ECHO
suministra un manual del operador y un manual de seguridad. Se deben leer y entender
ambos para llevar a cabo una operación segura y apropiada.
X7532247500
HC-160
ADVERTENCIA
PELIGRO
X753002950
11/06
Tabla de contenido
loading

Manuales relacionados para Echo HC-160

Resumen de contenidos para Echo HC-160

  • Página 1 HC-160 ADVERTENCIA PELIGRO Lea detenidamente las instrucciones y las reglas para una operación segura. ECHO suministra un manual del operador y un manual de seguridad. Se deben leer y entender ambos para llevar a cabo una operación segura y apropiada.

  • Página 2: Tabla De Contenido

    NTRODUCCIÓN Bienvenido a la familia ECHO. Este producto ECHO ha sido diseñado y fabricado para proporcionar una larga duración y seguridad en el trabajo. Lea y entienda este manual y el MANUAL DE SEGURIDAD incluido en el mismo paquete. Verá...

  • Página 3: Condición Personal Y Equipos De Seguridad

    ORTASETOS ANUAL DEL OPERADOR EGURIDAD SÍMBOLOS E INFORMACIÓN IMPORTANTE DEL MANUAL DE SEGURIDAD En todo este manual y en el producto mismo, podrá encontrar alertas de seguridad y mensajes de información útiles precedidos de símbolos o palabras clave. A continuación se explican esos símbolos y palabras clave y lo que significan para usted.

  • Página 4: Condición Física

    Lleve guantes de trabajo antideslizantes de servicio pesado para poder asir mejor las empuñaduras. Los guantes también reducen la transmisión de vibraciones de la máquina a las manos. Protección de los oídos ECHO recomienda llevar puestos protectores de oídos siempre que se use la unidad. Ropa apropiada Lleve puesta ropa ajustada y duradera;...

  • Página 5: Lea Los Manuales

    ORTASETOS ANUAL DEL OPERADOR Lesiones debidas a esfuerzos repetitivos Se cree que el uso excesivo de los músculos y tendones de los dedos, manos, brazos y hombros puede causar dolores, hinchazón, entumecimiento, debilidad y dolores agudos en esas áreas. Ciertas actividades repetitivas con las manos pueden ponerle en alto riesgo de desarrollar una lesión debida a esfuerzos repetitivos.

  • Página 6: Equipos

    ECHO, INC. no asume ninguna responsabilidad por la rotura de dispositivos de corte o accesorios que no hayan sido probados y aprobados por ECHO. Lea y respete todas las instrucciones de seguridad indicadas en este manual y en el manual de seguridad.

  • Página 7: Descripción

    Localice estas calcomanías de seguridad en su unidad. Asegúrese de que las calcomanías sean legibles y de que entienda y siga las instrucciones de las mismas. Si no se puede leer una calcomanía, se puede pedir otra nueva a su distribuidor ECHO. Vea las instrucciones de PEDIDO DE PIEZAS para obtener información específica. Empuñadura delantera derecha protector Calcomanía de caliente...

  • Página 8: Tanque De Combustible

    1. EMPUÑADURA DELANTERA CON PROTECTOR - Acabado cómodo con textura que permite una empuñadura que no resbala. El protector protege la mano contra las hojas. Las calcomanías de advertencia están ubicadas en el protector. 2. HOJAS - Hojas alternativas dobles montadas en una barra de soporte de hojas. Las hojas del son dobles y capaces de cortar por cualquier lado.

  • Página 9: Contenido

    ONTENIDO Después de abrir la caja de cartón, compruebe si está dañado. Notifique inmediatamente a la tienda o distribuidor ECHO en caso de que haya piezas dañadas o que falten. Use la lista de contenido para comprobar las piezas que faltan.

  • Página 10: Instale El Refuerzo De La Hoja

    INSTALE EL REFUERZO DE LA HOJA 1. Mueva el interruptor de parada a la posición de parada. 2. Desconecte el cable de la bujía. ADVERTENCIA PELIGRO Las hojas del cortasetos están muy afiladas. Si se tocan se pueden producir lesiones personales graves. Use un cubo adaptador y una extensión al ajustar los pernos o las tuercas de traba de la hoja para mantener las manos a una distancia segura de las hojas afiladas.

  • Página 11: Desmontaje Del Refuerzo De La Hoja

    Los combustibles alternativos, como el E-20 (20% de etanol), el E-85 (85% de etanol) o cualquier combustible que no cumpla con los requisitos de ECHO no están aprobados para su uso en los motores de gasolina de 2 tiempos de ECHO.

  • Página 12: Manipulación Del Combustible

    Los problemas del motor debidos a una lubricación inadecuada por no usar un aceite certificado ISO- L-EGD y J.A.S.O. FC, tal como aceite de calidad óptima Power Blend ™ de Echo, anulará la garantía del motor de dos tiempos.

  • Página 13: Arranque Del Motor En Frío

    Si se mueven las hojas, reajuste el carburador según las instrucciones de “Ajuste del carburador” de este manual o vea a su distribuidor ECHO. 6. Gatillo de acelerador Después de calentarse el motor, agarre la empuñadura para oprimir...

  • Página 14: Arranque Con El Motor Caliente

    Si el motor no se para cuando se mueve el interruptor de parada a la posición de PARADA, cierre el estrangulador - posición de ARRANQUE EN FRÍO - para calar el motor. Su distribuidor ECHO debe reparar el interruptor de parada antes de volver a usar el...

  • Página 15: Corte De Setos

    HACER LAS REPARACIONES USTED MISMO o que las haga su distribuidor ECHO, se ha clasificado cada una de las tareas de mantenimiento. Si la tarea no está indicada, consulte a su distribuidor Echo para efectuar reparaciones.

  • Página 16: Intervalos De Mantenimiento

    INTERVALOS DE MANTENIMIENTO f i r l i c - t I t l i t l i i t s a í j o l l Ó á á r ® ú ó i ó ñ ó i...

  • Página 17: Filtro De Aire

    ORTASETOS ANUAL DEL OPERADOR FILTRO DE AIRE Nivel 1. Herramientas necesarias: Cepillo de limpieza de 25 ó 50 mm (1 ó 2 pulg) Piezas necesarias: JUEGO DE FILTRO DE AIRE Y COMBUS- TIBLE 90008 REPOWER 1. Cierre el estrangulador (posición de arranque en frío [ ]).

  • Página 18: Bujía

    BUJÍA Nivel 2. Herramientas necesarias: Llave en T, calibre de láminas, cepillo de metal suave Piezas necesarias: Juego de afinación 90074 REPOWER IMPORTANTE El daño severo al motor puede ocurrir si el BPM-8Y (BPMR-8Y en Canadá) no está instalado. 1. Quite la bujía y compruebe si el electrodo central está empastado, desgastado y redondeado.
  • Página 19 ORTASETOS ANUAL DEL OPERADOR 1. Quite el cable de la bujía y la bujía. 2. Quite los (4) pernos hexagonales de la tapa del motor de arranque y el motor de arranque. 3. Quite la izquierda (A) y los derecho (B) del socket de la perno hexagonal del fondo de la cubierta del cilindro.

  • Página 20: Sistema De Escape

    3 meses o 90 horas de operación para mantener este motor dentro del período de durabilidad de las emisiones. ECHO recomienda encarecidamente que envíe la unidad al distribuidor ECHO para este importante servicio de mantenimiento.

  • Página 21: Ajuste Del Carburador

    Si se mueven las hojas, reajuste el carburador según estas instrucciones, o vea a su distribuidor ECHO. Rodaje del motor Los motores nuevos se deben operar una duración mínima de dos tanques de combustible antes de ajustar el carburador.

  • Página 22: Lubricación

    LUBRICACIÓN Hojas Nivel 1. Herramientas necesarias: Trapo limpio, cepillo de limpieza de 25 ó 50 mm (1 ó 2 pulg) Piezas necesarias: Aceite de motor 20W (lubricación), mezcla 50-50 de queroseno y aceite 20W (limpieza) ADVERTENCIA PELIGRO Las hojas del cortasetos están muy afiladas. Si se tocan se pueden producir lesiones personales graves.

  • Página 23: Conjunto De La Caja De Engranajes

    Herramientas necesarias: Llave de tubo de 13 mm, pistola de engrase, trapo Piezas necesarias: LUBRICANTE ECHO N/P 91015 o grasa ® a base de litio. 1. Limpie la suciedad del área del tapón de llenado (A) y quite el tapón (B).
  • Página 24 7. Lubrique las hojas (vea “Instrucciones de lubricación”). IMPORTANTE Las hojas sólo deben ser desmontadas y vueltas a instalar por un distribuidor de servicio autorizado de ECHO, ya que de lo contrario se puede producir un desgaste prematuro o daños internos.

  • Página 25: Localización Y Reparación De Fallas

    ORTASETOS ANUAL DEL OPERADOR OCALIZACIÓN Y REPARACIÓN DE FALLAS Í t l i a í t l i ó i ó i a í é l a í ó i ó a í a í t l i t l i t l i t l i ó...

  • Página 26: Almacenamiento

    LMACENAMIENTO ADVERTENCIA PELIGRO Durante la operación, el silenciador o el silenciador catalítico y la tapa circundante se calientan. Mantenga siempre limpia de residuos inflamables el área de escape durante el transporte o almacenamiento, ya que de lo contrario se pueden producir lesiones personales graves. Almacenamiento a largo plazo (más de 30 días) No guarde la unidad durante un tiempo prolongado (30 días o más) sin efectuar un mantenimiento de almacenamiento de protección que incluye lo siguiente:...

  • Página 27: Especificaciones

    Gasolina ----------------------------------------------------- Octanaje 89 sin plomo. NO use combustible que contenga alcohol metilico, más del 10% de alcohol etilico o 15% de MTBE. Aceite ------------------------------------------------------- Universal para motor de 2 tiempos Power Blend™ de Echo Capacidad del tanque de combustible ------------------ 0,5 litros (16,9 onzas fluidas) Sistema del motor de arranque --------------------------- Motor de arranque de rebobinado automático...

  • Página 28: Información De Servicio

    • Comprando a su distribuidor ECHO. • Enviando una petición escrita que indique el número del modelo y el número de serie de la unidad Echo que posea, el número de pieza del manual (si lo sabe), su nombre y dirección, y correo a la dirección de debajo.
