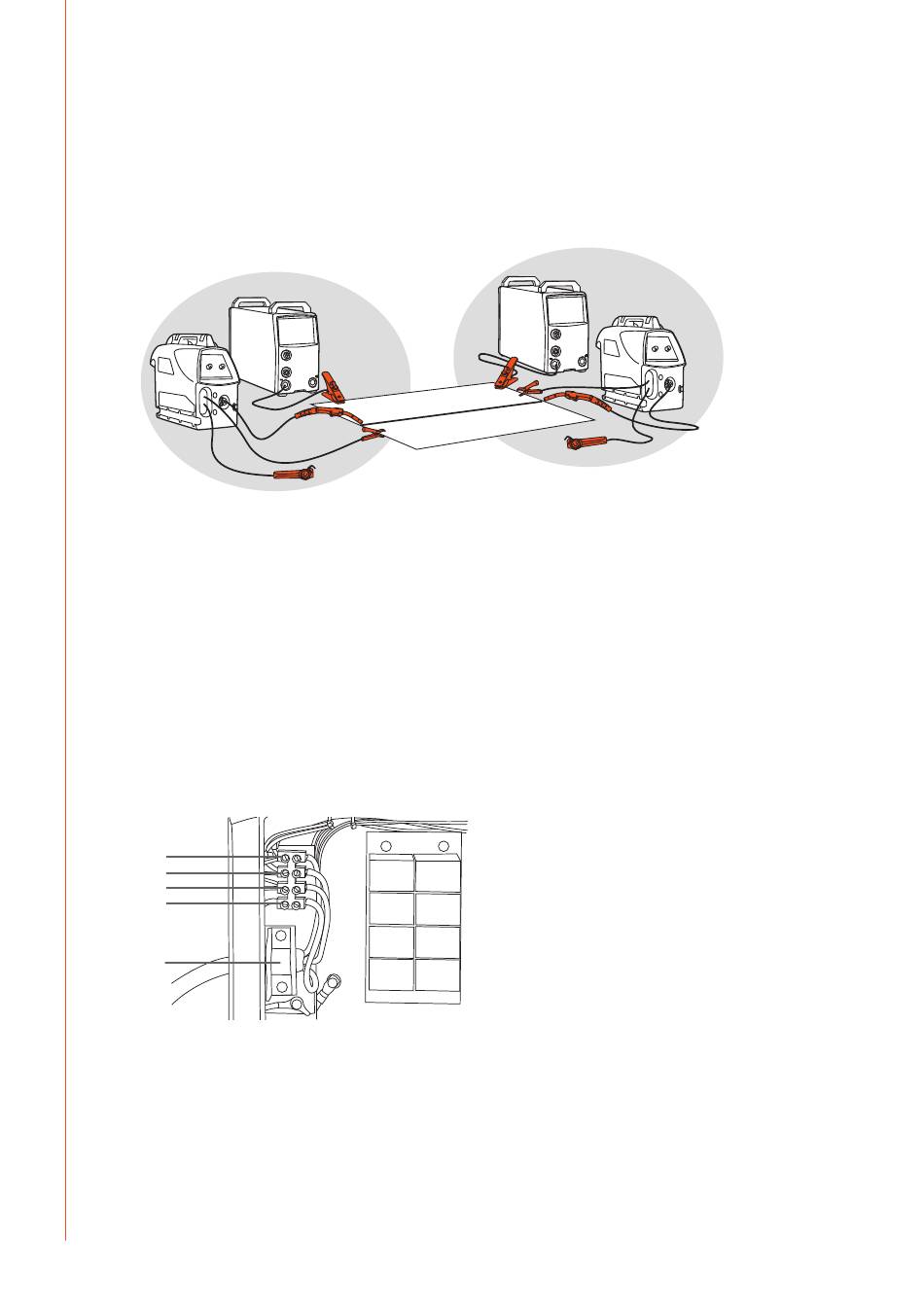

2.5.3 Posiciones de cables para múltiples configuraciones de las máquinas
Cuando use dos o más unidades FastMig X en la misma pieza de trabajo, es importante
colocar adecuadamente el cable sensor de voltaje y el de puesta a tierra.
Para que el sensor de voltaje funcione adecuadamente, el cable de puesta a tierra y el cable
sensor de voltaje de cada fuente de potencia FastMig X deben estar conectados a poca
distancia entre sí y alejados de los demás cables de las unidades (vea las imágenes debajo).
ES
2.5.4 Conexión a la alimentación eléctrica
Las fuentes de potencia FastMig se entregan como opción estándar con un cable de
alimentación de 5 metros. El cable se proporciona sin enchufe de fábrica.
IMPORTANTE:
haga. La conexión e instalación del cable de alimentación y el enchufe deberá ser realizada solo
por una persona debidamente calificada.
Retire la cubierta protectora de la máquina para permitir el montaje del cable de alimentación.
Las fuentes de potencia FastMig X 350 y X 450 se pueden conectar a una red eléctrica de
400 V 3~.
Si cambia el cable de alimentación, tenga en cuenta lo siguiente:
El cable se introduce en la máquina a través del anillo de entrada ubicado en la parte posterior
y se fija con una abrazadera (05). Los conductores de fase del cable se acoplan a los conectores
L1, L2 y L3. El cable de puesta a tierra, de color verde y amarillo, se acopla al conector marcado.
Si utiliza un cable de 5 hebras, no conecte el conductor neutro.
L1
L2
L3
*)
05
*) Los cables tipo S incluyen un conductor de puesta a tierra de color verde y amarillo.
Uso con generador
Si no cuenta con una conexión a la red eléctrica, puede usar la FastMig X 350 y la FastMig X
450 con un generador. La salida mínima recomendada del generador es 35 kVA. Cuanto mayor
sea la salida, más estable será el funcionamiento de la fuente de potencia FastMig X.
8
FastMig X 350, X 450
Si el cable no cumple con las normas locales de su país, sustitúyalo por uno que sí lo
