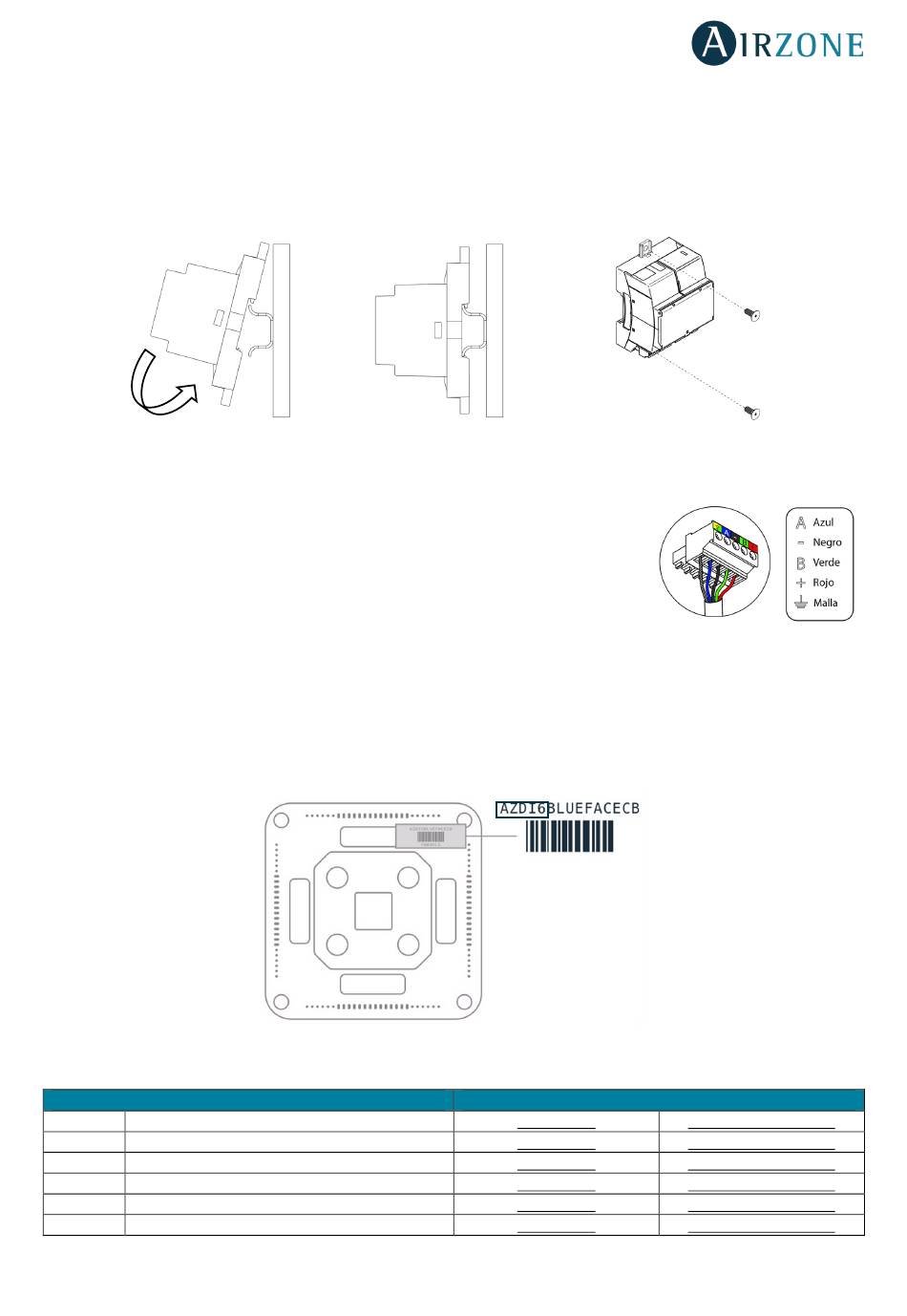

MONTAJE Y CONEXIÓN
El módulo se monta sobre carril DIN o en superficie. La ubicación y montaje de este módulo debe cumplir la normativa
electrónica vigente.
Nota: Para retirar el módulo en carril DIN, tire de la lengüeta hacia abajo para liberarlo.
Para la conexión con la primera central del sistema, utilice la borna de 5 pines del bus
domótico DM1 para conectar el Webserver HUB al bus domótico de la central. Utilice un
cable adecuado: cable apantallado y trenzado formado por 4 hilos: 2x0,22 mm
mm 2 (2 x AWG23 + 2 x AWG 20). Fije los cables con los tornillos de la borna respetando el
código de colores.
El cable ethernet debe ser conectado a la pasarela Airzone-Lutron. Una vez que la central
de sistema está conectada con la pasarela, detectará automáticamente la presencia de la pasarela y establecerá
automáticamente los parámetros para permitir el funcionamiento con el sistema Lutron.
IDENTIFICACIÓN DEL SISTEMA
Para realizar el proceso de configuración, primero es necesario identificar el sistema, para ello retire el termostato Blueface de
su base y compruebe el código que aparece en la etiqueta situada en la parte trasera.
Dependiendo del código impreso en la etiqueta el sistema será configurado de manera distinta, para más información, consulte
la documentación asociada a cada sistema:
AZCE6 Sistema Flexa 3.0 / Innobus Pro6
AZDI6 Sistema Acuazone / Innobus Pro32
AZRA6
AZVAF
AZZBS
AZZS6
Clasificación
Sistema RadianT365
Sistema VAF
Sistema ZBS
Sistema 2 tubos / 2 hilos
2 + 2x0.5
Documentación asociada
Guía rápida Manual de instalación
Guía rápida Manual de instalación
Guía rápida Manual de instalación
Guía rápida Manual de instalación
Guía rápida Manual de instalación
Guía rápida Manual de instalación
