Topología de la instalación (ejemplo de instalación estándar)
5.4 Topología de la instalación (ejemplo de instalación estándar)
72
Instrucciones de funcionamiento – MOVIMOT

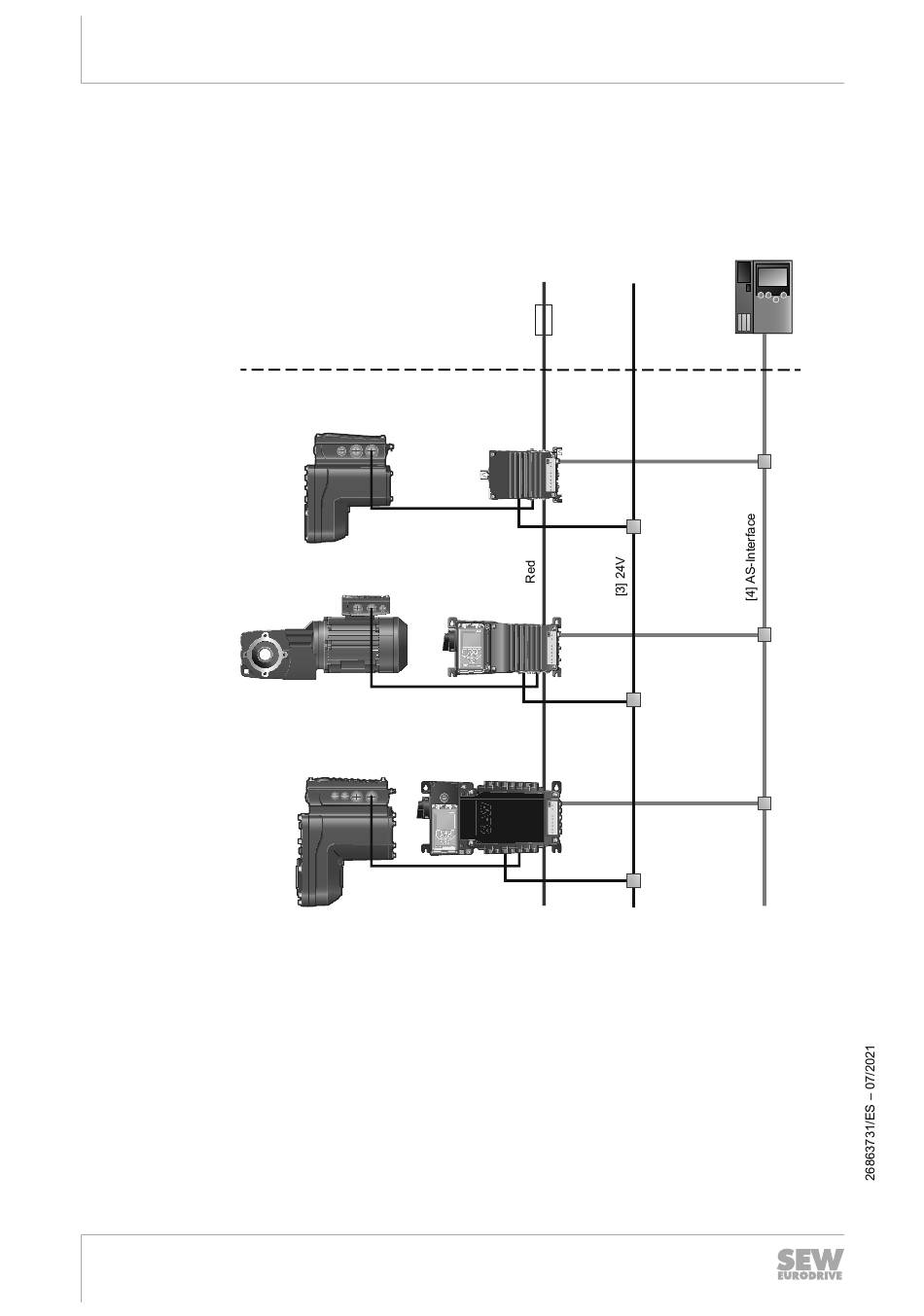

La siguiente imagen muestra la topología de instalación estándar general con a uni-
dad:
Nivel de armario de conexiones
Nivel de campo
[1] MGF..-DSM-C
[1] ..DRN...
[1] MGF..-DSM-C
[1] Unidades de accionamiento conectadas con o sin Digital Interface
®
[2] MOVIMOT flexible con tapa de la electrónica DAC..
[3] Tensión de apoyo de 24 V opcional mediante la AS-Interface (AUX-PWR)
[4] Cable de comunicación de AS-Interface
®
flexible
Opcional
AS-Interface
Red
AUX-PWR (24 V)
Fusible previo/
Protección de línea
[2] MMF1../DAC..
[2] MMF31../DAC..
[2] MMF32../DAC..
AS-Interface
Maestro
